Использование ресурсов в СКД на примере создания внешнего табличного отчёта

Опубликовал Вадим Горбунов (Программист 1С) в раздел Программирование - Практика программирования

Подробно рассматривается задача создания табличного отчёта на примере популярной задачи. Предназначена для начинающих программистов.

Задача

 Есть регистр сведений «Остановки по маршруту», в котором хранится информация о расстоянии от начальной до конечной остановки.

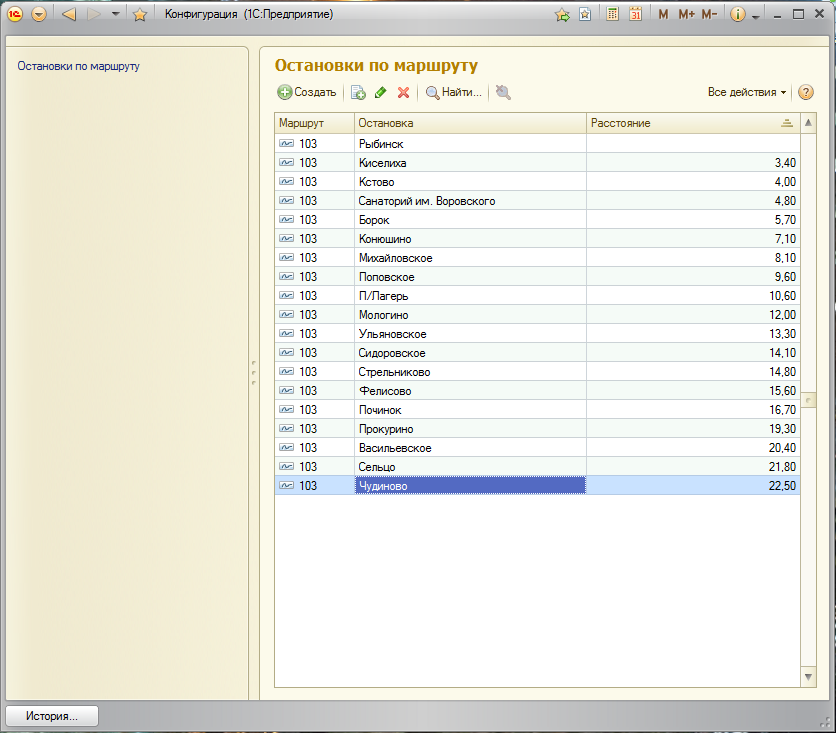

Остановки по маршруту

Рис. 1. Регистр сведений "Остановки по маршруту"

Требуется разработать отчет на СКД, который покажет расстояние между двумя любыми остановками по маршруту.

Решение

В любой конфигурации, поддерживающей управляемые формы, создадим непериодический регистр сведений "Остановки по маршруту". Добавим в него измерения Маршрут и Остановка с типом строка длиной, соответственно 4 и 50, а также ресурс Расстояние с типом число длиной 10.2. Сохраним изменения в новой конфигурации. Для создания внешнего отчёта в Меню-->Файл-->Новый выбираем “Внешний отчёт”, зададим его название и открываем схему компоновки данных:

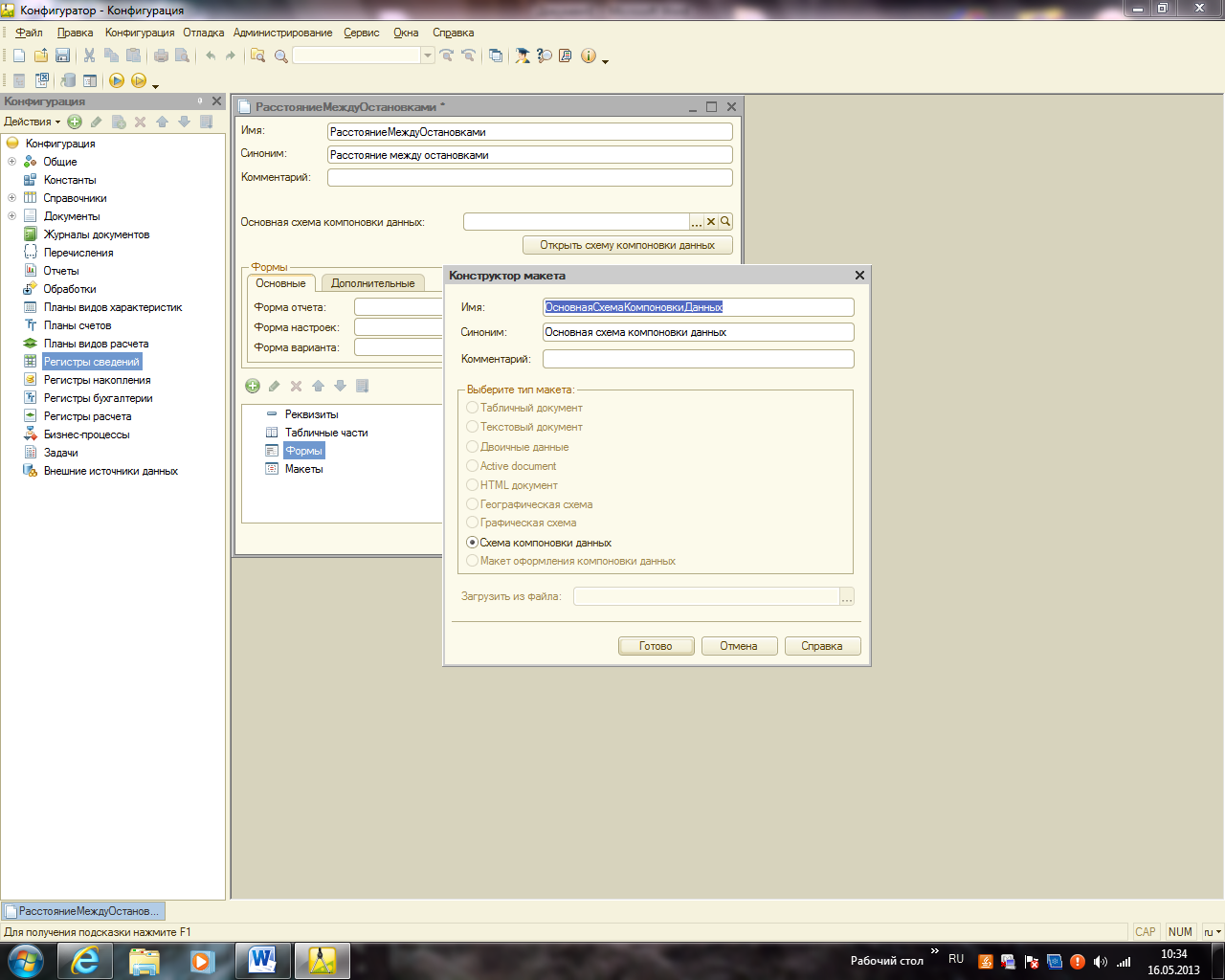

Создание внешнего отчёта на СКД

Рис. 2. Создание внешего отчёта на СКД



В открывшемся окне нажимаем кнопку  “Добавить набор данных” и выбираем  строку “Добавить набор данных – запрос”:

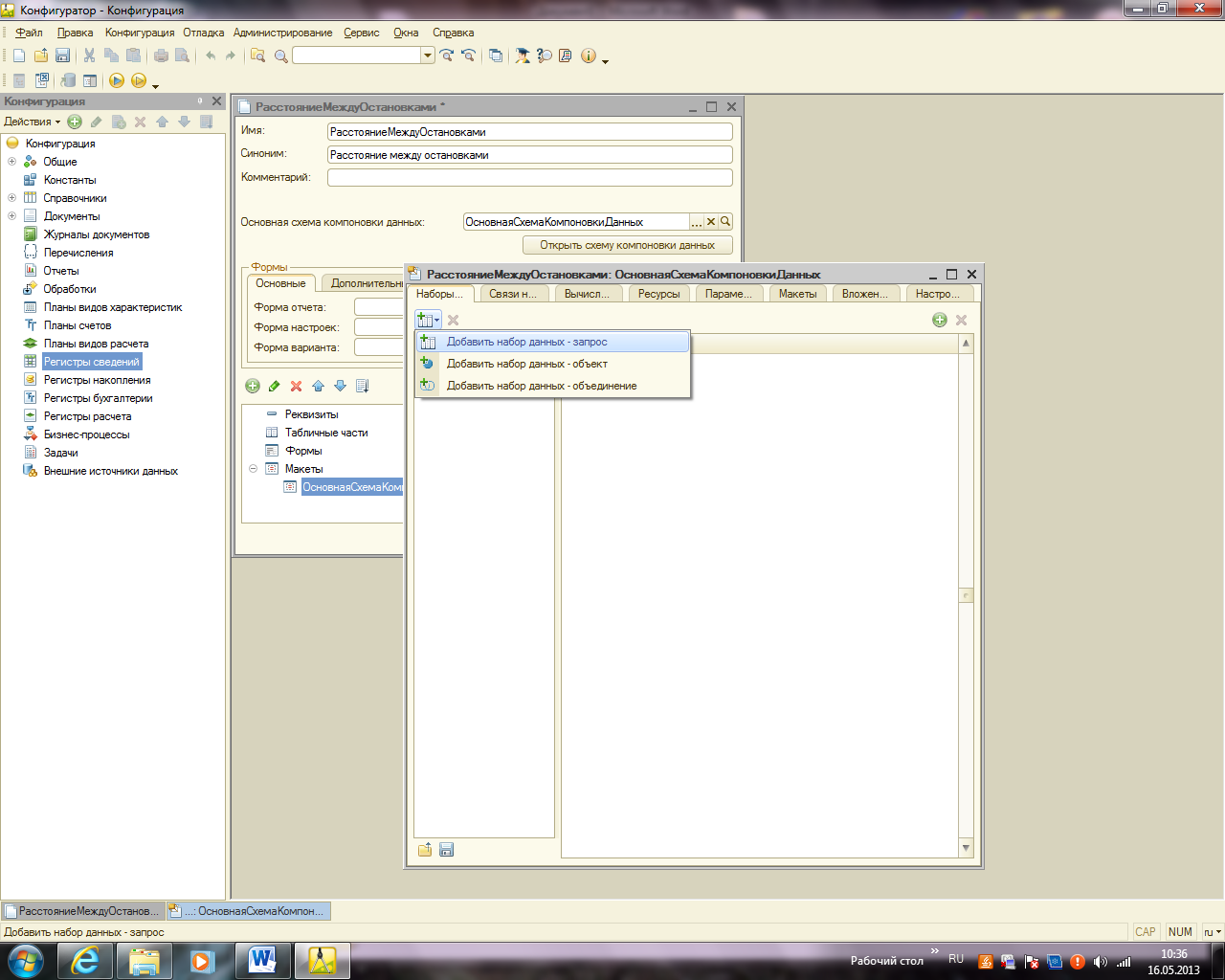

Добавление набора данных - запрос

 Рис. 3. Добавление набора данных - запрос

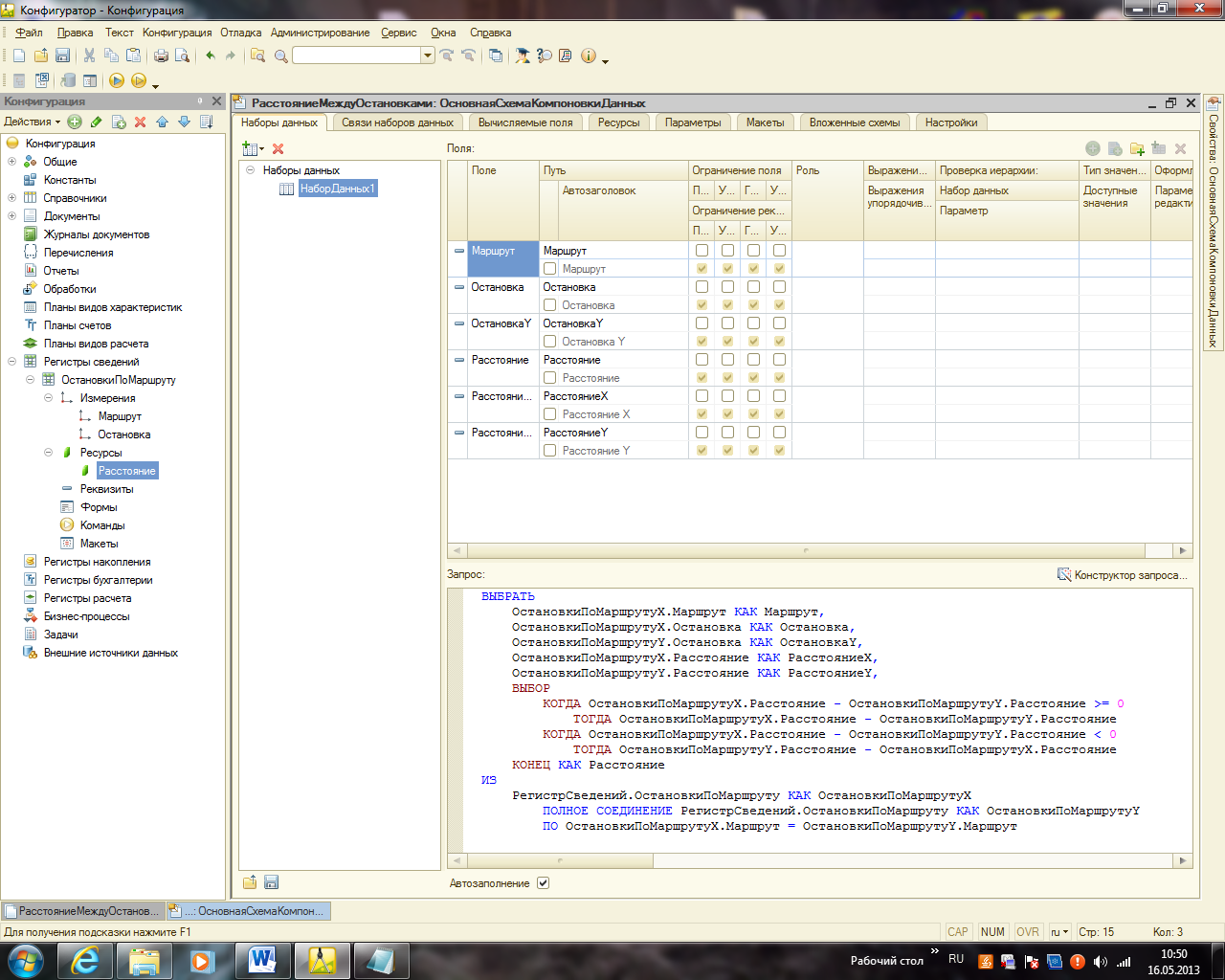

Создадим новый запрос.  Для решения задачи нам понадобится в запросе регистр сведений  "Остановки по маршруту" и, поскольку отчёт должен наглядно показывать расстояние между любыми двумя остановками, сформируем запрос для табличного представления по осям X и Y, используя полное внешнее соединение таблицы регистра с самим собой:



Запрос

Рис. 4. Текст запроса

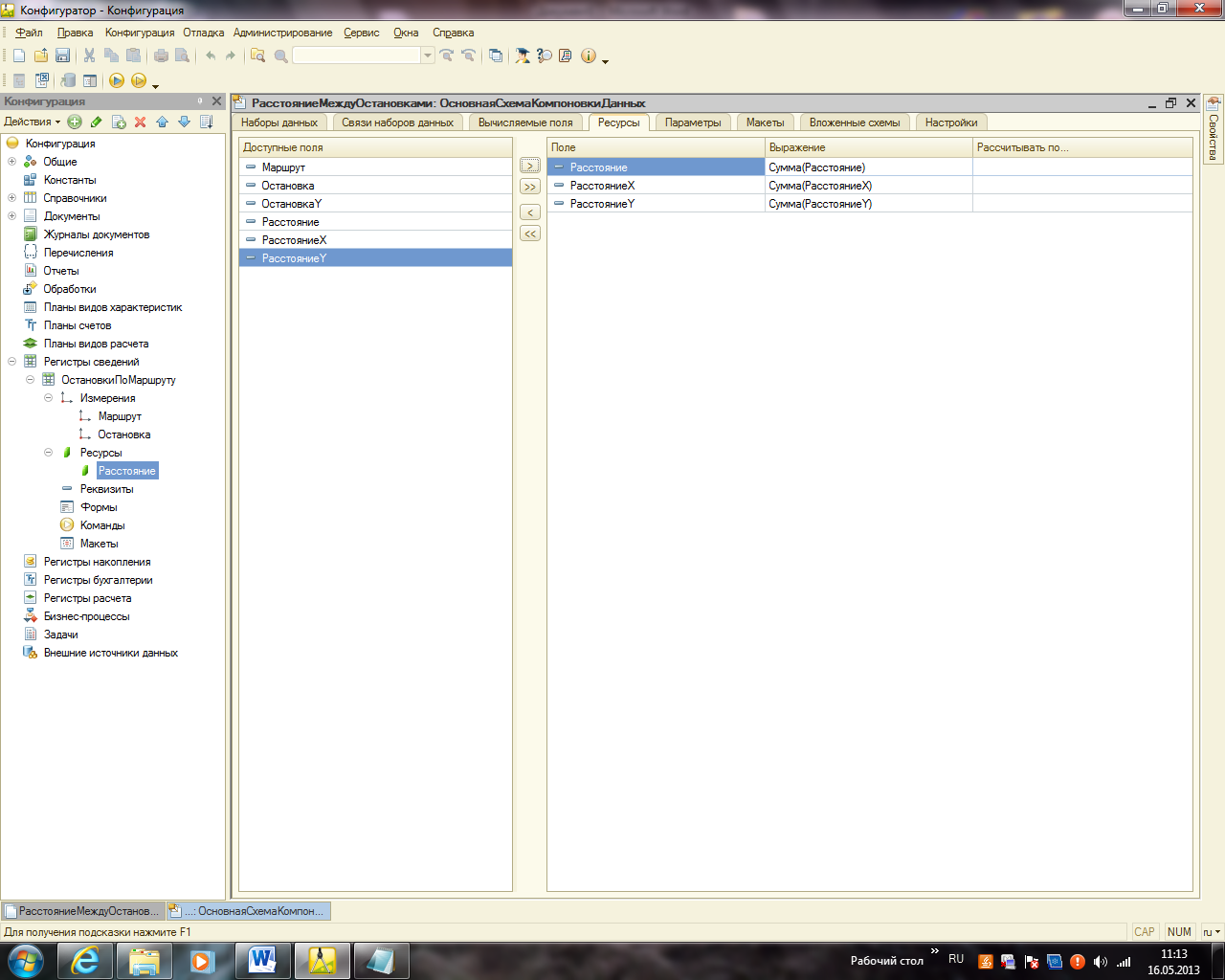

Далее, перейдём на закладку "Ресурсы" и укажем их для СКД:

Ресурсы

Рис. 5. Указание ресурсов для СКД



Перейдём теперь на закладку "Настройки" и с нажмём кнопку "Открыть констуктор настроек", выберем тип отчёта Таблица:

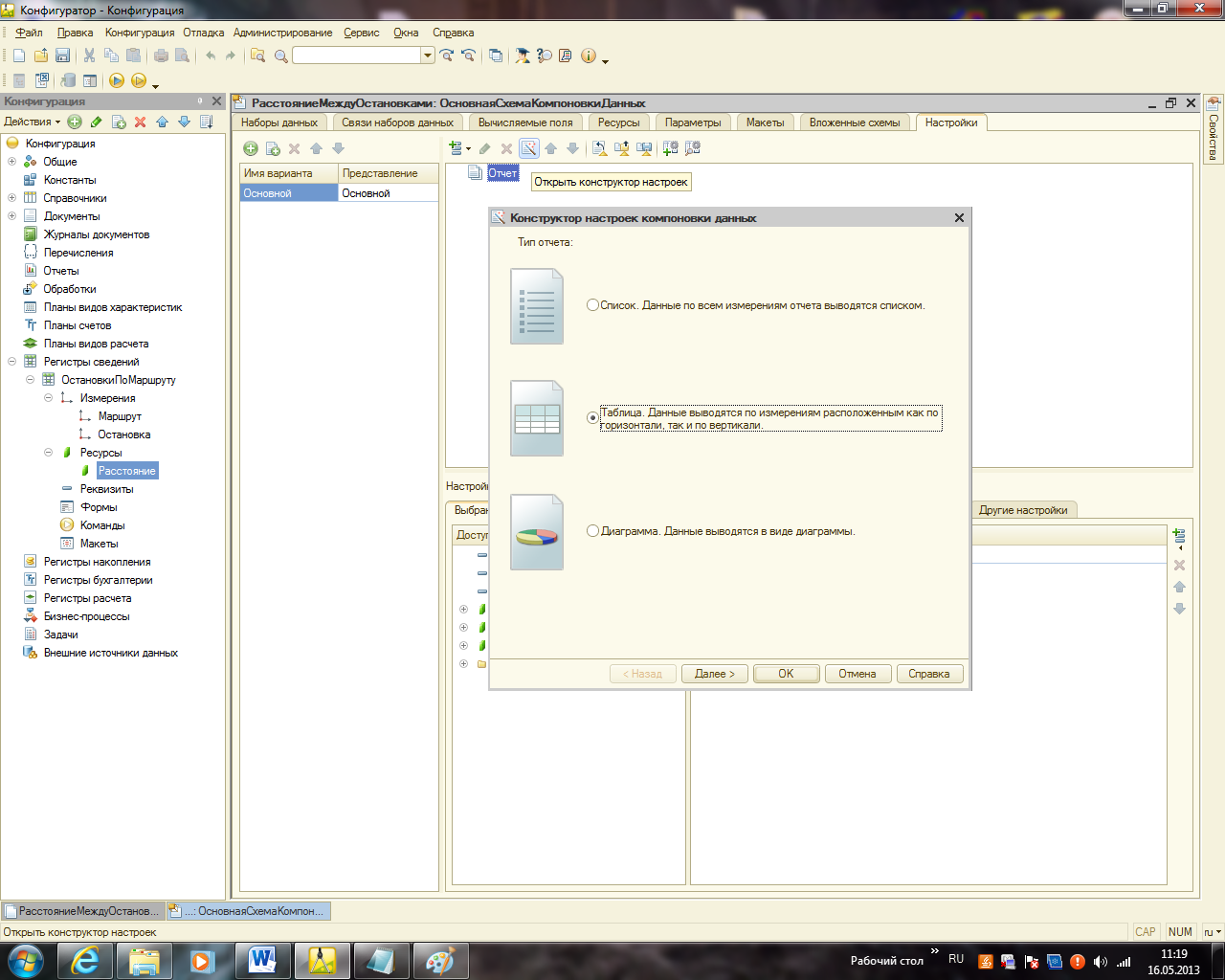

Таблица

Рис. 6. Выбор типа отчёта

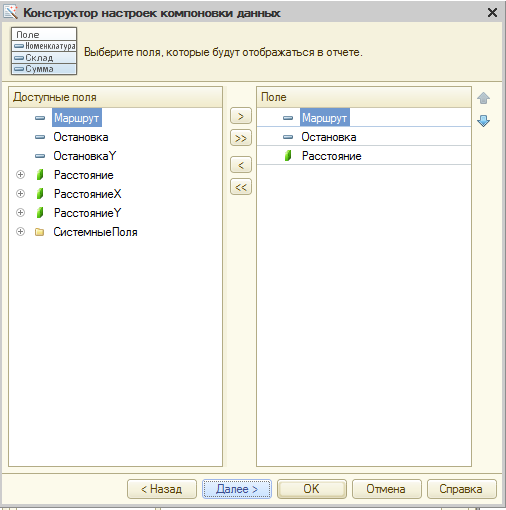

Далее, последовательно настроим поля отчёта, поля группировки и поля сортировки как показано на рис. 7, 8 и 9:

Поля отчёта

Рис. 7. Выбор полей отчёта

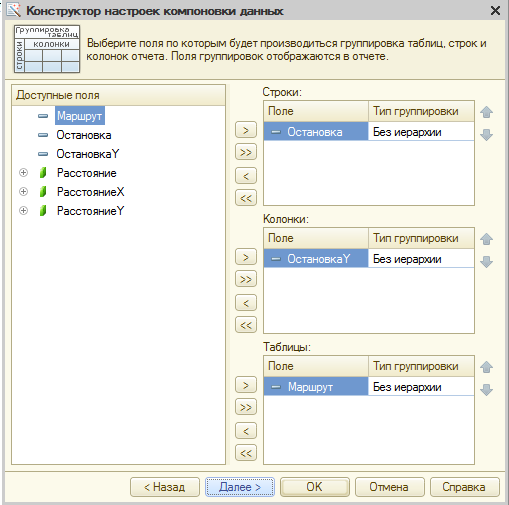

Группировки

Рис.8. Выбор полей группировки

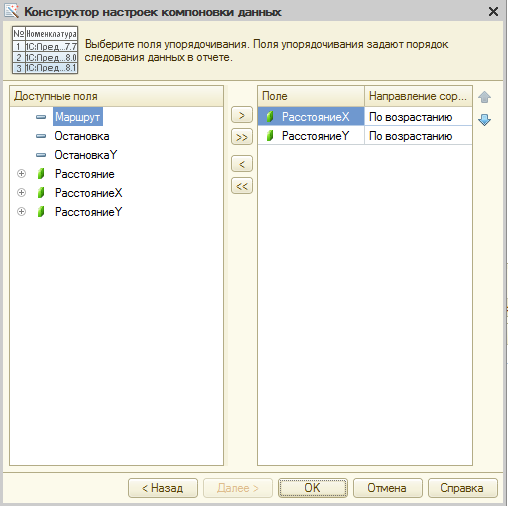

Сортировка

Рис. 9. Выбор полей сортировки

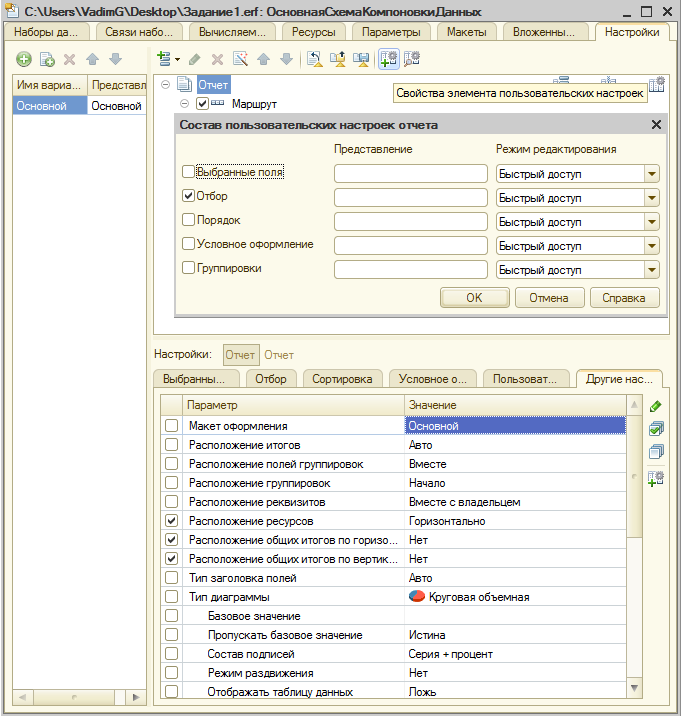

Осталось с помощью кнопки "Свойства элементов пользовательских настроек" создать эти настройки, а также на закладке "Другие настройки" указать, как будут располагаться ресурсы, и отказаться от итогов (здесь они не нужны):



Пользовательские настройки

Рис. 10 Пользовательские и другие настройки.

Отчёт готов. Теперь перейдём из конфигурации в Предприятие, и заполним регистр сведений (если он ещё не заполнен):





 Заполнение регистра сведений

 Рис. 11. Заполнение регистра сведений



И, наконец, из Меню-->Файл вызываем наш отчёт из места, куда мы его сохранили в конфигураторе, нажимаем кнопку "Сформировать" и видим решение задачи:

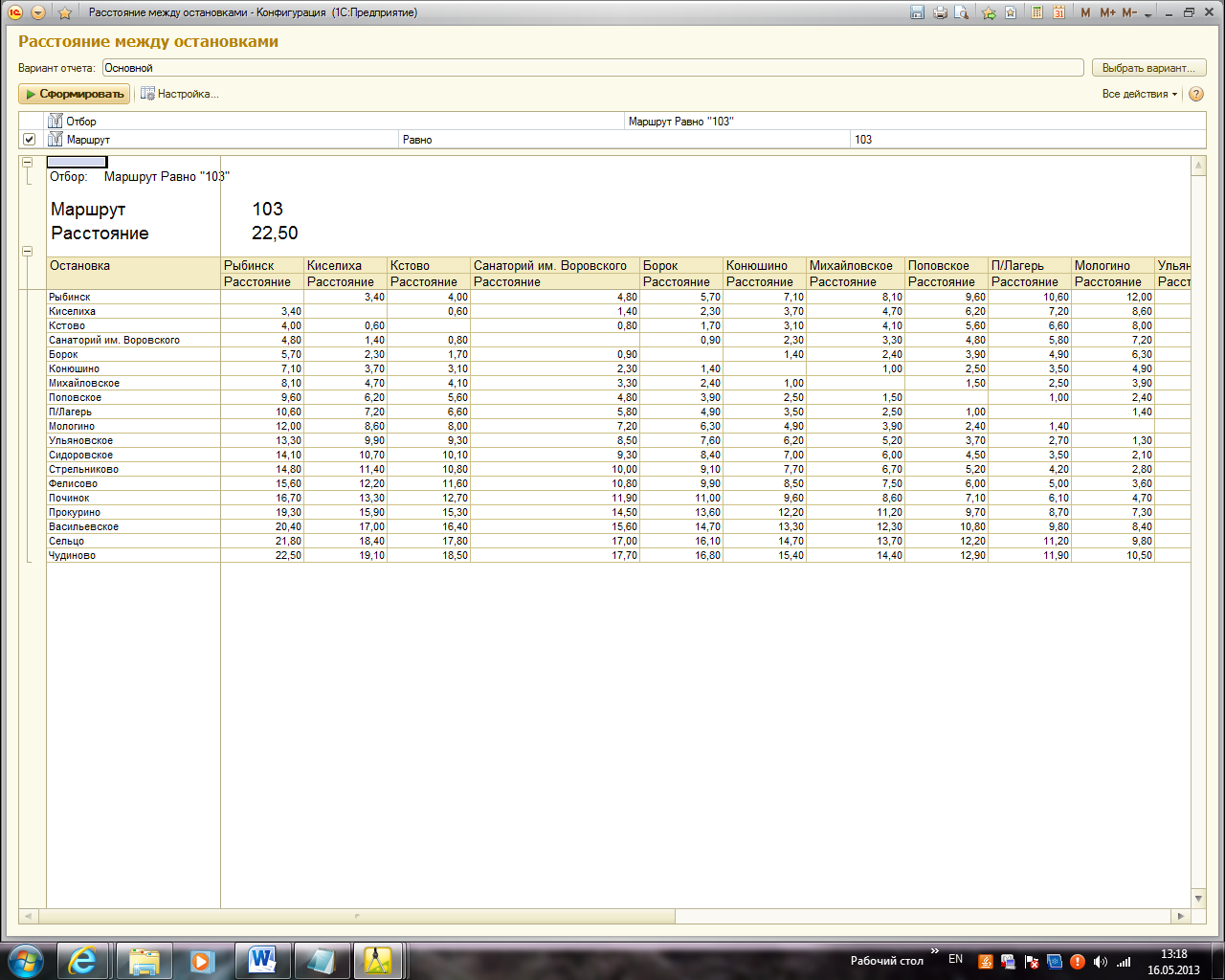

Готовый отчёт

Рис. 12. Отчёт "Расстояние между остановками"



На написание статьи меня подтолкнула публикация

http://infostart.ru/public/186308/

Спасибо авторам за интересную задачу.



Скачать файлы

Наименование Файл Версия Размер Кол. Скачив.
Внешний отчёт "Остановки по маршруту"
.erf 5,92Kb
16.05.13
26
.erf 5,92Kb 26 Скачать
Конфигурация 1С на управляемых формах с регистром "Остановки по маршруту"
.dt 12,01Kb
16.05.13
9
.dt 12,01Kb 9 Скачать
