Склейка нескольких картинок в одну средствами 1С (как вывести несколько картинок в одну ячейку на СКД)

Введение

Поступило задание сделать отчет на СКД с выводом нескольких картинок в одну ячейку. В лоб такая задача не решается. Статей на эту тему достаточно, принцип самого простого варианта обычно такой:

1. Программная компоновка отчета.
2. Получение картинок из хранилищ значений.
3. Сохранение картинок во временные файлы.
4. Склейка картинок в одну с помощью стороннего ПО.
5. Загрузка полученной картинки из файла в табличный документ.

Чтобы получить склеенную картинку, обычно используют команду magic montage из набора утилит ImageMagic (есть версия COM-объект). Для обеспечения быстродействия и частого использования применяют RAM-диск для работы с файлами, что также позволяет сберечь ресурс SSD.

Казалось бы, дело за малым, тем более опыт такой уже был. Но у заказчика есть особые требования: никаких сторонних программ и внешних компонент, код должен быть на 100% на 1С. Что ж, вызов принят!

Реализация

Идея проста: разбираем картинки (бруски) на пиксели и собираем их на одном большом холсте на низком уровне средствами 1С!

В объекте Картинка нет прямого доступа к пикселям (растру), но зато есть двоичные данные. Через них и будем работать с растром.

Для начала приведем картинки к формату BMP, так как в нем растр хранится в несжатом виде и с бубнами танцевать не придется. Глубину цвета приведем к 24 битам, чтобы формат двоичных данных растра был одинаковым. (К сожалению, 1С не поддерживает 32-битные BMP, так что про альфа-канал придется забыть. Но при острой необходимости можно определить какой-нибудь цвет как прозрачный и не переносить его на холст).

Ну а дальше — дело техники:

1. Создаем холст (объект Картинка) нужного размера и цвета.
2. Получаем из холста буфер двоичных данных.
3. В цикле обрабатываем массив картинок: получаем из них поток в памяти и копируем данные пикселей в буфер холста, руководствуясь описанием формата BMP.
4. Получаем холст (объект Картинка) из буфера двоичных данных.

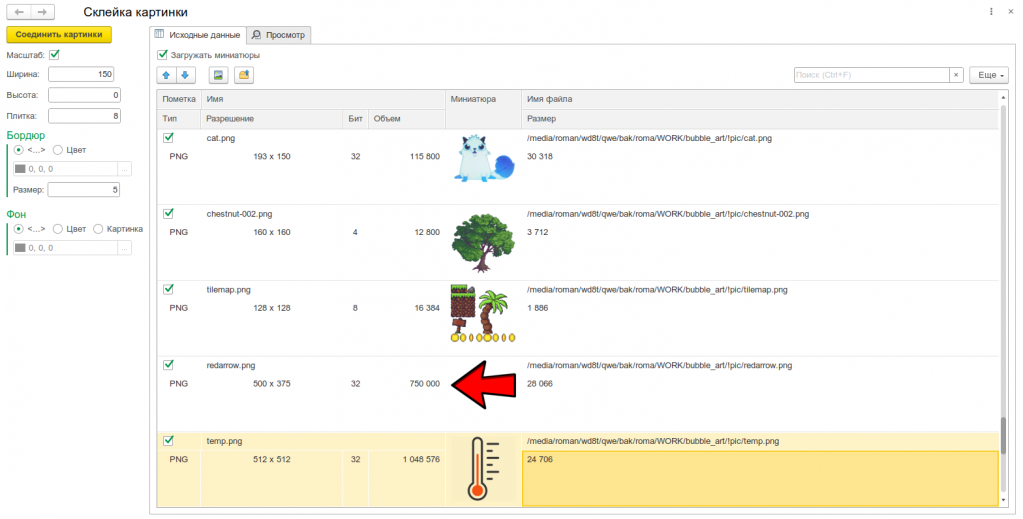

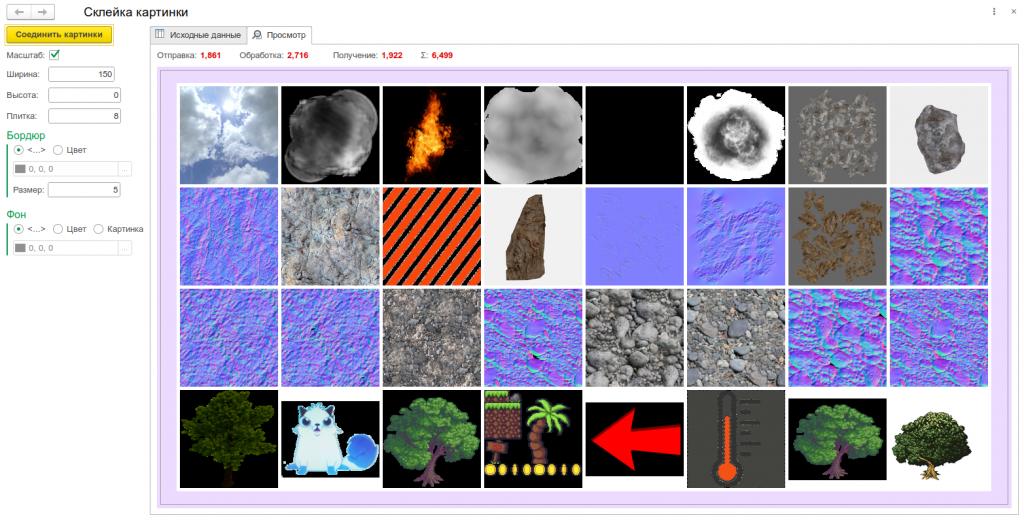

Инструкция

Функция СоединитьКартинки

Функция склеивания расположена в модуле объекта обработки; для удобства может быть размещена в общем серверном модуле. Если нужно склеивать на тонком клиенте, то придется выпилить масштабирование, так как ОбрабатываемаяКартинка будет недоступна (Почему-то. Жалко, что ли? Логично же уменьшать избыточно большие картинки перед отправкой на сервер). Соответственно, в этом случае для нормального отображения размер исходных картинок должен быть близок к нужному и не сильно отличаться между собой.

Первый параметр — обязательный, все остальные имеют значения по умолчанию и могут быть установлены в Неопределено. Для числовых параметров неопределенными считаются значения меньше единицы.

Не передавайте много больших картинок (более 100) при большом размере бруска или без изменения размера, устанете ждать.

* Если оба параметра не заданы, то будут использованы максимальные размеры картинок из коллекции и все картинки будут масштабироваться пропорционально. Если задан один из параметров, то все картинки масштабируются пропорционально, а второй параметр вычисляется как максимальный у масштабированных картинок. Если заданы оба параметра, то картинки масштабируются без учета пропорций.

** Фон используется для создания холста и будет виден при прозрачном бордюре, в пустых брусках и местах, где картинка меньше бруска. Если передать картинку, то она будет масштабирована без сохранения пропорций. Если в параметр Картинки передан пустой массив, то картинка фона отобразится в своем истинном размере и пропорциях.

*** Внутри функции вся обработка происходит в формате BMP, если указать его, конвертирования результата не будет, но следует учесть что такая картинка занимает в разы больше места по сравнению с другими форматами. Глубина цвета всегда 24 бита. Предпочитаемый формат PNG, так как имеет хорошее сжатие и не теряет качество.

Возвращаемое значение:  Картинка — размер зависит от размера и количества брусков.

Служебные функции

Функция ПолучитьКартинкиИзХранилищ(МассивХранилищ)

Подготавливает массив картинок для склеивания. Возвращает массив с картинками на основе массива с типом ХранилищеЗначения, содержащими тип Картинка. Если элемент массива Неопределено или ХранилищеЗначения пустое, в результат попадет картинка 1х1 пиксель серого цвета.

Функция Получить1пикс(Цвет = Неопределено)

Возвращает картинку 1х1 пиксель заданного цвета. По умолчанию (для всех значений, отличных от типа Цвет) — белый. Поддерживается любой тип цвета 1С, но ЦветаWindows могут воспроизводиться некорректно. Эту функцию можно использовать для различных целей, например, для раскраски ячейки таблицы значений УФ без использования условного оформления.

Самое интересное

А теперь расскажу, как во время отладки столкнулся с различными проблемами реализации и особенностями платформы, которые повлекли за собой критические проблемы с быстродействием при тестах на больших картинках в количестве более 20. Информация, на мой взгляд, ценная, особенно для любителей покритиковать 1С. Впрочем, возможно, это особенности моей платформы — 8.3.27.1508 для Linux, база файловая, внешняя обработка.

1. Позиция в потоке. При создании ПотокВПамяти на основании буфера позиция в новом потоке установлена в 0. Почти всегда, в 99% случаев. В документации этот момент не отражен. Так что перед работой с таким потоком не надейтесь на позицию 0 и на всякий случай установите ее явно. С потоками, созданными на основании длины, такого не заметил, но кто знает...

2. Получение ДвоичныеДанные из БуферДвоичных. Казалось бы, что проще? Даже есть специальная функция, но делает она это через, простите, временный файл! Исправляем:

   //Возврат ПолучитьДвоичныеДанныеИзБуфераДвоичныхДанных(Буфер);
   Поток = Новый ПотокВПамяти(Буфер);
   Возврат Поток.ЗакрытьИПолучитьДвоичныеДанные();

3. ОбрабатываемаяКартинка не работает в тонком клиенте. Об этом уже говорил. Но тогда зачем при получении из нее картинки создается временный файл? В ее защиту: делает она это не всегда и в зависимости от размера картинки, возможно чегото еще. Как это исправить? Как ни странно, вот так:

   //Картинка = ОбрабатываемаяКартинка.ПолучитьКартинку(); // - здесь создается врем файл
   //Буфер = ПолучитьБуферДвоичныхДанныхИзДвоичныхДанных(Картинка.ПолучитьДвоичныеДанные());
   Буфер = ПолучитьБуферДвоичныхДанныхИзДвоичныхДанных(ОбрабатываемаяКартинка.ПолучитьКартинку().ПолучитьДвоичныеДанные());

   Следуя этой логике, чтобы получить картинку, нужно создать новую картинку из двоичных данных от картинки, полученной от другой картинки, и тогда временный файл не нужен. Ну, это в теории; на практике такой спецэффект только с буфером. Короче как получить ДД из буфера "напрямую" вы уже знаете, а там и картинка рядом.

4. Чтение картинки из файла. Казалось бы, даже джун знает, как получить Картинка из файла. И что вы думаете? Для чтения файла нужен... Вы правильно догадались — временный файл! И да, при получении ДвоичныеДанные — та же история. Исправляем:

   //Возврат Новый Картинка(Файл.ПолноеИмя);         // Картинка
   ////Возврат Новый ДвоичныеДанные(Файл.ПолноеИмя); // ДД
   ФайловыйПоток = Новый ФайловыйПоток(Файл.ПолноеИмя, РежимОткрытияФайла.Открыть);
   Обещание = ФайловыйПоток.РазмерАсинх(); Размер = Ждать Обещание;
   Поток = Новый ПотокВПамяти(Размер);
   Обещание = ФайловыйПоток.КопироватьВАсинх(Поток, Размер); Ждать Обещание;
   Обещание = ФайловыйПоток.ЗакрытьАсинх(); Ждать Обещание;
   Возврат Новый Картинка(Поток.ЗакрытьИПолучитьДвоичныеДанные()); // Картинка
   //Возврат Поток.ЗакрытьИПолучитьДвоичныеДанные();               // ДД

    Все работает и на порядок быстрее. Если код исполняется на сервере, нужно использовать синхронные методы.

5. Проблемы с прозрачностью. Если преобразуете картинку с прозрачным фоном в BMP, то он станет черным. Что бы этого избежать, не делайте так. Или храните картинки без прозрачных цветов. (Ну если очень хочется и там и тут, замените прозрачный цвет на нужный вам, но с минимальной альфой). При загрузке картинки BMP из файла или ДД установка свойства ПрозрачныйФон не срабатывает. Но если вы загрузили JPEG без использования прозрачного фона... Вроде все нормально, картинка с "монолитным" фоном. Везде, кроме демонического списка при работе по навссылке. Там она ведет себя так, будто у нее прозрачный фон, взятый по цвету правого нижнего пикселя, как говорит СП. Учитывая чистоту цвета после компрессии JPEG, картинка обрастает красивыми артефактами, особенно заметными при выделении строки.

6. ВременноеХранилище и Временные файлы. При помещении больших картинок во временное хранилище (при достижении сумарного объема ~10 Мб) начинается активная работа с временными файлами. При отправке на сервер больших картинок — тоже, причем неважно, ВременноеХранилище или Картинка.

7. Функция ПоказатьЗначение. открывает красивый диалог просмотра картинки с масштабом, предварительно сохранив ее во временный файл и считав оттуда.

Вот, живите теперь с этим. Очень правы те, кто выносит каталог временных файлов на RAM-диск. И на клиентах тоже.

Не, ну что это? Может так работает "Тонкий клиент (файловый вариант)"? Т.е. они это буквально? Знатоки, пишите.

ЗЫ

Отлаживаю обработку, сижу такой думаю: "Может как-нибудь взять исходники ImageMagic и собрать нормальную ВК для работы с графикой, с возможностью работы через потоки..." и при получении ОбрабатываемаяКартинка из какой-то очередной картинки получаю: "Ошибка при выполнении операции ImageMagick: 1cv8c: NoDecodeDelegateForThisImageFormat `TMP' @ error/constitute.c/ReadImage/746".

Т.е. 1С ВСЁ ЭТО ВРЕМЯ ПРЯТАЛИ ImageMagick под капотом?!

Всё, я умываю руки.
