Визуализация технологического процесса

03.06.25

Разработка - Инструментарий разработчика

Конфигурация “Визуализация ТП” – предназначена для работы с тремя фундаментальными протоколами для построения систем автоматизации и управления - Modbus TCP/IP, OPC UA, SNMP.

Файлы

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование Скачано Купить файл
(только для физ. лиц)
Визуализация технологического процесса
.zip 155,08Mb
2 1 850 руб. Купить

Подписка PRO — скачивайте любые файлы со скидкой до 85% из Базы знаний

Оформите подписку на компанию для решения рабочих задач

Оформить подписку и скачать решение со скидкой

Конфигурация поддерживает следующие режимы работы:

Modbus TCP/IP – чтение и запись

OPC UA – чтение и запись

SNMP (Simple Network Management Protocol)  - чтение данных.

Также существует возможность проверки доступности узла с помощью ICMP-запроса (эхо-запроса, "пинга").

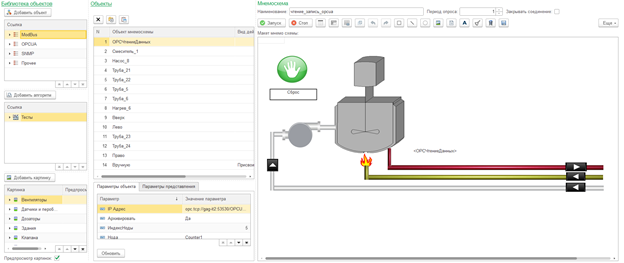

Конфигурация позволяет в диалоговом режиме настраивать параметры выбранных протоколов, получать данные, записывать их в архив, используя библиотеки алгоритмов контролировать выход параметров за заданные уставки, определённые в данном алгоритме, строить графические мнемосхемы.

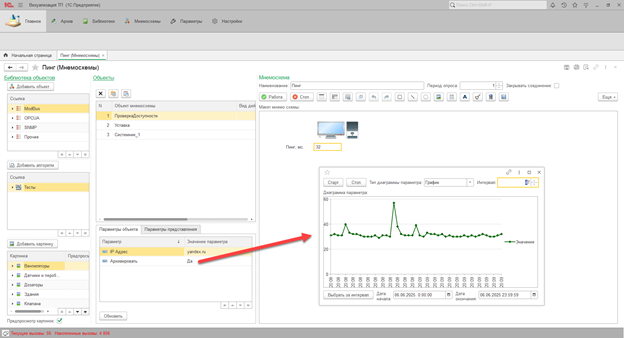

Если у параметра включен режим записи в архив и есть данные в архиве, по двойному клику по параметру, в режиме получения данных, можно посмотреть его график значений.



Ключевые моменты отражены в следующих видео:

1. Создание мнемосхемы

2. OPC UA

3. Modbus

4. SNMP

5. QML QML1

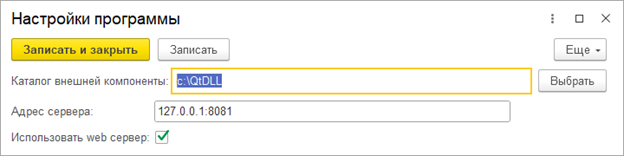

Конфигурация предусматривает два режима работы – через внешнюю Native API компоненту, поддерживается только 64-х разрядный клиент 1С, или через web сервер (32-64). Данный режим выбирается в настройках. Для работы через сервер, необходимо указать его адрес.





Для работы через внешнюю компоненту нужно прописать путь в переменных:





Функционал внешней компоненты и Web сервера, касательно протоколов работы с системами автоматизации, идентичен.

Web сервер, т.к. это другая технология, не поддерживает генерацию внешних событий в 1С. Во внешней Native API компоненте 1С нет работы с ICMP запросом.

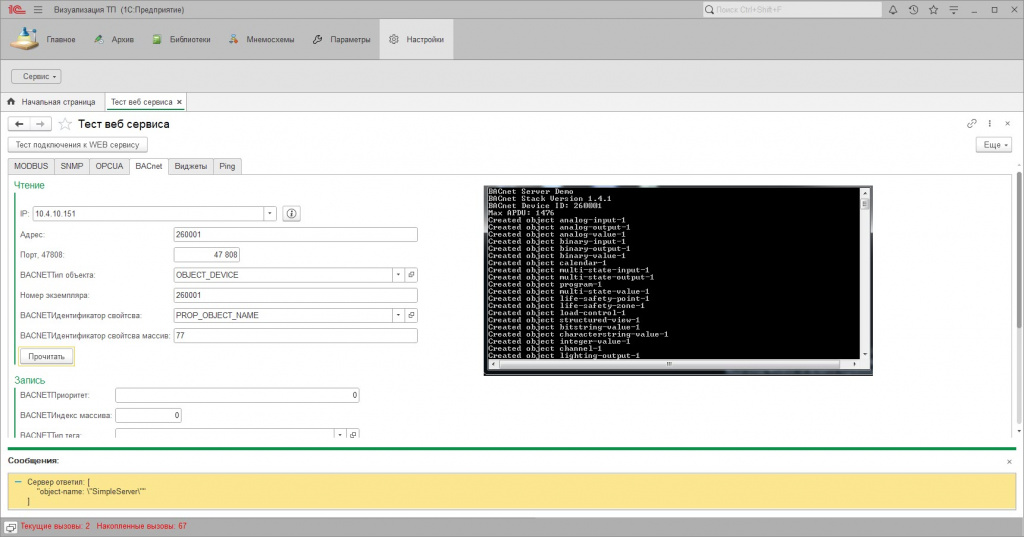

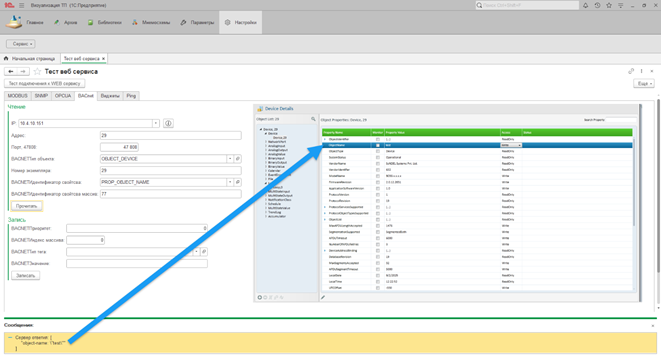

Для проверки функционала Web сервера можно воспользоваться обработкой:





Если недостаточно возможностей 1С, можно подключить (данный функционал в процессе развития) работу с QML (Qt Modeling Language) — это декларативный язык программирования в рамках Фреймворка Qt. Поддерживается передача параметров как в QML скрипт, так и обратно в 1С, через механизм внешних событий.





Тестировалось со следующими операционными системами: Windows 10 x64.

Тестировалось с версиями платформы 1С:Предприятие:

ВК Native API - 8.3.25.1374(64), 8.3.25.1501(64).

Web сервер - 8.3.25.1374(32-64)

Вступайте в нашу телеграмм-группу Инфостарт

SCADA АСУТП автоматизация Modbus SNMP OPC MES
