Инструменты экспорта журнала регистрации 1С в ClickHouse/ElasticSearch

Публикация № 1325649

Администрирование - Администрирование данных 1С - Журнал регистрации

Журнал регистрации Elastic search SQL Server Clickhouse Мониторинг Администрирование

Как мы все знаем, штатные средства для просмотра журнала регистрации оставляют желать лучшего. Это и стало поводом для создания собственных.

Удалил релизы инструментов, которые были выложены здесь. Все последующие обновления и справочная информация обновляются и доступны только на странице репозитория. Оставлю эту статью как анонс.

Реализована работа только с файловым форматом журнала (lgp и lgf).

В публикации описаны инструменты для 2 СУБД:

  • ElasticSearch
  • ClickHouse

Я в своей ежедневной работе остановился на связке ClickHouse + Redash для визуализации данных (за что отдельное спасибо Юрию, сам бы не добрался посмотреть ее:)).

Для работы с ElasticSearch достаточно лишь установленного экземпляра ноды и Kiban`ы для визуализации.

Приложения работают в "Live" режиме, автоматически отслеживая появление/удаление файлов журнала и продолжая работать с последней позиции файла после перезапуска службы. Написаны на C# (net standard 2.1, net 5). Исходный код всех приложений открыт под лицензией MIT и может использоваться Вами как угодно.

Репозиторий на Github состоит из нескольких проектов, вершиной айсберга которых является служба EventLogExporter.

 Ну, приступим.

Состав репозитория:

  • OneSTools.EventLog - Библиотека для чтения журнала регистрации (старый формат, LGF и LGP файлы). Позволяет выполнять как разовое чтение данных, так и запуск в "live" режиме
  • OneSTools.EventLog.Exporter.Core - Библиотека-ядро для инструментов экспорта журнала регистрации, на основе которой можно создавать приложения для экспорта в новые СУБД.
  • OneSTools.EventLog.Exporter.ClickHouse - Базовый пакет, реализующий интерфейс IEventLogStorage для экспорта журнала регистрации 1С в ClickHouse
  • OneSTools.EventLog.Exporter.ElasticSearch - Базовый пакет, реализующий интерфейс IEventLogStorage для экспорта журнала регистрации 1С в ElasticSearch
  • EventLogExporter - Служба для экспорта журнала регистрации в ClickHouse и ElasticSearch

Get started:

Конфигурация:

Файл конфигурации (appsettings.json) разбит на несколько секций, каждая из которых отвечают за функциональность определенной части приложения.

Exporter: В этой секции размещены общие параметры экспортера, не зависящие от СУБД.

"Exporter": {
    "StorageType": 2,
    "LogFolder": "C:\\Users\\akpaev.e.ENTERPRISE\\Desktop\\1Cv8Log",
    "Portion": 10000,
    "TimeZone": "Europe/Moscow",
    "WritingMaxDegreeOfParallelism": 8,
    "CollectedFactor": 8,
    "ReadingTimeout": 1,
    "LoadArchive": false
  }

где:

  1. StorageType - тип хранилища жрунала регистрации. Может принимать значения:
    1 - Clickhouse
    2 - ElasticSearch
  2. LogFolder - путь к каталогу журнала регистрации 1С.
  3. Portion - Размер порции, записываемый в БД за одну итерацию (10000 по умолчанию)
  4. TimeZone - часовой пояс (в формате IANA Time Zone Database), в котором записан журнал регистрации. По умолчанию - часовой пояс системы
  5. WritingMaxDegreeOfParallelism - количество потоков записи в СУБД. Т.к. в ClickHouse не поддерживаются одновременные BULK операции, то параметр имеет смысл только для ElasticSearch. По умолчанию - 1.
  6. CollectedFactor - коэффициент количества элементов, которые могут быть помещены в очередь записи. Предельное количество элементов равно Portion * CollectedFactor. По умолчанию - 2.
  7. ReadingTimeout - таймаут сброса данных при достижении конца файла (в секундах). По умолчанию - 1 сек.
  8. LoadArchive - Специальный параметр, предназначенный для первоначальной загрузки архивных данных. При установке параметра в true, отключается "live" режим и не выполняется запрос последнего обработанного файла из БД

ClickHouse: Заполнение секции требуется, если в секции Exporter у параметра StorageType указано значение 1.

"ConnectionStrings": {
    "Default": "Host=localhost;Port=8123;Username=default;password=;Database=database_name;"
  }

ElasticSearch:

"ElasticSearch": {
    "Nodes": [
      {
        "Host": "http://192.168.0.95:9200",
        "AuthenticationType": "0"
      },
      {
        "Host": "http://192.168.0.93:9200",
        "AuthenticationType": "1",
        "UserName": "",
        "Password": ""
      }
      {
        "Host": "http://192.168.0.94:9200",
        "AuthenticationType": "2",
        "Id": "",
        "ApiKey": ""
      }
    ],
    "Index": "upp-main-el",
    "Separation": "M",
    "MaximumRetries": 2,
    "MaxRetryTimeout": 30
  }

где:

  1. Nodes - узел, содержащий хосты кластера ElasticSearch, либо один узел при работе с одной нодой. При недоступности текущего узла будет происходить переключение на следующий узел списка. Для узлов доступны 3 типа аутентификации:
    0 - без аутентификации
    1 - Basic
    2 - ApiKey
  2. Index - префикс названия индекса, конечное название будет определено в зависимости от значения параметра Separation.
  3. Separation - метод разделения данных по индексам. Может принимать значения:
    H (Hour) - делить индексы по часам. Пример конечного названия индекса: index-name-el-2020010113
    D (Day) - делить индексы по дням. Пример конечного названия индекса: index-name-el-20200101
    M (Month) - делить индексы по месяцам. Пример конечного названия индекса: index-name-el-202001
    При указании любого другого (либо не указании вовсе) значения, разделения индекса не будет и конечное название индекса будет выглядеть так: index-name-el-all
  4. MaximumRetries - количество попыток переподключения к очередному узлу
  5. MaxRetryTimeout - таймаут попытки подключения

Так-же при первом подключении к узлу приложение проверяет наличие шаблона индекса (Index template) с именем "oneslogs" и при отсутствии - создает. Если шаблон уже создан, то его перезапись происходить не будет, так как предполагается возможная ручная модификация первично созданного шаблона.

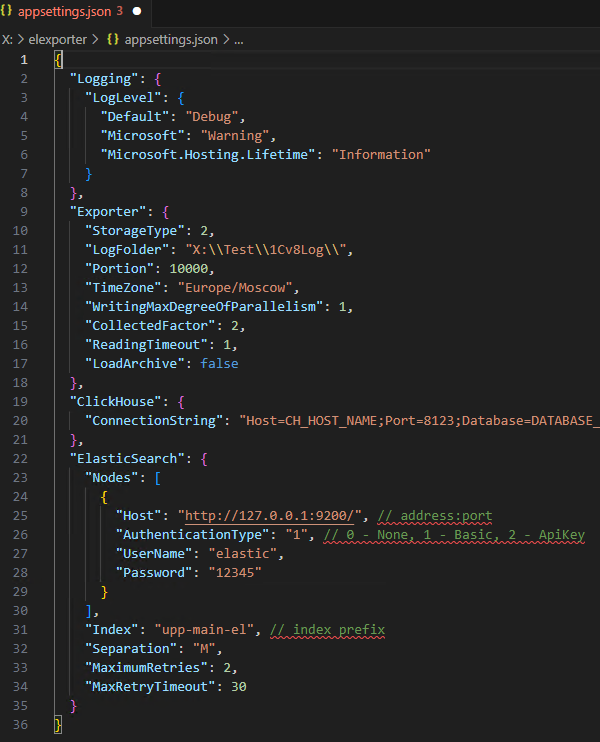

Пример файла кофигурации, содержащий секции для всех поддерживаемых СУБД:

{
  "Logging": {
    "LogLevel": {
      "Default": "Debug",
      "Microsoft": "Warning",
      "Microsoft.Hosting.Lifetime": "Information"
    }
  },
  "Exporter": {
    "StorageType": 2,
    "LogFolder": "C:\\Users\\akpaev.e.ENTERPRISE\\Desktop\\1Cv8Log",
    "Portion": 10000,
    "TimeZone": "Europe/Moscow",
    "WritingMaxDegreeOfParallelism": 1,
    "CollectedFactor": 2,
    "ReadingTimeout": 1,
    "LoadArchive": false
  },
  "ClickHouse": {
    "ConnectionString": "Host=192.168.0.93;Port=8123;Database=upp_main_el;Username=default;password=;"
  },
  "ElasticSearch": {
    "Nodes": [
      {
        "Host": "http://192.168.0.95:9200",
        "AuthenticationType": "0"
      }
    ],
    "Index": "upp-main-el",
    "Separation": "M",
    "MaximumRetries": 2,
    "MaxRetryTimeout": 30
  }
}

Использование:

Все приложения могут быть запущены в 2 режимах: как обычное приложение, либо как служба Windows/Linux. Для теста в Вашей среде, достаточно просто выполнить конфигурацию приложения в файле appsettings.json, установить runtime .net 5 (при его отсутствии) и запустить exe/dll. Базы данных в СУБД вручную создавать не нужно, они будут созданы автоматически.

Для запуска приложения как службы необходимо (название службы и путь к исполняемому файлу подставить свои):

Windows:
Поместить файлы приложения в каталог и выполнить в консоли команду:

sc create EventLogExporter binPath= "C:\elexporter\EventLogExporter.exe"

и запустить службу командой:

sc start EventLogExporter

Linux: (на примере Ubuntu 20.04.1 LTS):
В этом примере файлы приложения были помещены в каталог /opt/EventLogExporter
В /etc/systemd/system создать файл eventlogexporter.service с содержимым:

[Service]
Type=notify
WorkingDirectory=/opt/EventLogExporter
ExecStart=/usr/bin/dotnet /opt/EventLogExporter/EventLogExporter.dll

[Install]
WantedBy=multi-user.target

Применить изменения командой:

systemctl daemon-reload

и запустить службу:

systemctl start eventlogexporter.service

Результаты тестирования:

Для теста был использован сервер с Intel Xeon E5-2643 3.40 GHz x2, 128 GB RAM и SAS дисками (Windows Server 2016). Экземпляр ElasticSearch установлен на хосте, экземпляр ClickHouse развернут на нем же в виртуальной машине (Hyper-V) с 4096 MiB RAM. Размер загружаемого журнала регистрации - 945 MiB.

СУБД Порция Время загрузки
Потребляемая память
Событий/сек MiB/сек Размер таблицы
ClickHouse 10000
 1 мин. 41 сек.
~ 60 MiB
      71032
   9.13
56.66 MiB
ElasticSearch 5000 2 мин. 35 сек. ~ 100 MiB 45968 6.09 1106.7 MiB

ClickHouse использовался as is, но на колонки (в зависимости от типа и состава данных) были выставлены кодеки. Для шаблона индекса ElasticSearch были выставлены параметры number_of_shards = 6, number_of_replicas = 0, index.codec = best_compression и использовалось 4 потока записи.

Исходные коды этих приложений и других библиотек для работы с данными 1С можно посмотреть на моей странице Github. Там же можно бесплатно скачать архивы.

Специальные предложения

Комментарии
В избранное Подписаться на ответы Сортировка: Древо развёрнутое
Свернуть все
1. user612295_death4321 12.11.20 19:54 Сейчас в теме
Можно ли привести аналогию сравнения размеров данных ?

Например имеем входные данные интенсивной работы пользователей, допустим ЖР на 1 ГБ в сутки.

Сколько эти 1 ГБ будут весить в КХ или Эластике ? Скорость ведь не бесплатная..
3. akpaevj 154 14.11.20 10:28 Сейчас в теме
(1) Опубликовал результаты теста
user612295_death4321; +1 Ответить
4. user612295_death4321 14.11.20 14:22 Сейчас в теме
(3) Спасибо, очень познавательно. Честно говоря, у меня есть эта проблема с тем, что слишком огромные ЖР и я все мечтаю начать куда нибудь их начать переливать.

Евгений, а можете поделиться целевой архитектурой, как у себя организовали импорт данных в КХ ?

Интересны следующие вещи:
1. Какая стратегия формирования файлов журналов регистрации в продуктиве? Час / День / Неделя / Месяц / etc ?
2. Служба импорта работает напрямую на сервере приложений 1С или вынесена на какую то отдельную ноду на которую копируются файлы ЖР?
3. КХ требует каких - то навыков администрирования, грамотного обслуживания и т.д.?
4. Как часто очищаете данные из КХ ?
5. akpaevj 154 14.11.20 14:43 Сейчас в теме
(4)
1. Файлы ЖР делятся по дням и удаляются ежедневно.
2. В целом, схема такая:
Есть 2 сервера приложений 1С. На одном из них установлен сборщик и виртуалка с КХ и Redash. Сбор осуществляется с локальных и сетевых папок.
3. На этот вопрос нет общего ответа. У меня развернут 1 экземпляр КХ и все обслуживание сводится к мониторингу доступности, так как нет таких объёмов логов, которые могут потребовать отдельного внимания на КХ. На более сложных системах возможно и потребуется, но это должны быть действительно большие системы с кластером КХ и/или ОЧЕНЬ большим объёмом логов. Вообще, у Яндекса очень хорошая документация на эту БД, там есть ответы на большинство вопросов.
4. Размер таблиц логов настолько мал, что, кажется, чистить их будет мой преемник:))
user612295_death4321; user1464234; +2 Ответить
6. user612295_death4321 17.11.20 18:25 Сейчас в теме
(5) Евгений, а я что-то сразу не обратил внимание. Я верно читаю результаты тестирования, что при исходном текстовом файле лога журнала регистрации условных 3.3 ГБ, на выходе в КХ мы получили логов на 15 мегабайт. Может где-то нолики или циферки потерялись???
7. akpaevj 154 17.11.20 18:33 Сейчас в теме
(6) Вы все правильно прочитали, ошибки нет. Так как СУБД колоночная, то на размер напрямую влияет уникальность значений в столбце
16. user612295_death4321 05.12.20 08:14 Сейчас в теме
(7) Протестировал у себя, у меня результаты конечно не такие радужные, 600 МБ логов превратились в 37 МБ, но все ровно круто)
17. akpaevj 154 05.12.20 11:30 Сейчас в теме
(16) Я протестирую еще на нескольких наборах данных и обновлю данные тестов. Похоже моя тестовая выборка была не очень репрезентативной. С 600 до 37 - просто отличный результат.
8. DonAlPatino 151 18.11.20 20:00 Сейчас в теме
(5)
1. Старые файлы ЖР удаляются вашим приложением или что-то отдельное работает?
2. Я правильно понимаю, что файл тоже читает само приложение - никаких logtash/filebeat? Оно же запоминает точку остановки в случае перезапуска?
А сборку нескольких записей в журнал в одну строку тоже само приложение делает?
Проблема с тем что начало журналирования операции попало во "вчерашний" файл, а конец в "сегодняшний" как-то решается? Или отсутствие записей об окончании в случае перезапуска сервера?
9. akpaevj 154 18.11.20 21:11 Сейчас в теме
(8) В статье уже несколько устаревшая информация, обновлять ее здесь не планирую. Очень много нововведений, в том числе работа с кластером elastic'а. Все обновления документации и инструментов доступно на странице репозитория в github.
1. В статье описан только инструмент экспорта. Дополнительно я в данный момент разрабатываю и тестирую у себя службу, которая автоматически добавляет новые базы к экспорту логов и удаляет устаревшие файлы.
2. Кроме самого elastic'а больше ничего не нужно. Приложение запоминает местоположение и продолжает экспорт с последней прочитанной позиции. Вторую часть вопроса (о начале и конце "операции") не совсем понял, поясните
10. DonAlPatino 151 20.11.20 15:01 Сейчас в теме
(9) Ох, говорила мне мама - учи C#, а то так и будешь всю жизнь "манагером".

Я правильно понимаю, что вот тут (это из EventLogReader.cs)
            var (Value, Uuid) = _lgfReader.GetReferencedObjectValue(ObjectType.Users, (int)parsedData[3], cancellationToken);
            eventLogItem.UserUuid = Uuid;
            eventLogItem.User = Value;


Как раз по ссылке собираются все записи с одним ID, чтобы потом выкинуть в КХ или Эластик одной записью?
Сорри я парсером журналов больше года назад занимался, а сейчас вообще из мира 1С ушел.
Просто такую задачку мы решали сначала загружая все в SQL базу, а затем там объединяли записи (Сложнейшая загрузка журнала регистрации в ElasticSearch (или делаем настоящий ETL)
А тут все сильно проще, быстрее и того монстра явно можно закопать.
11. DonAlPatino 151 20.11.20 15:28 Сейчас в теме
(10)Перечитал комменты к моей старой статье. Я как раз comol'а просил поделиться как правильно сделать на КХ. Прошло время - вот оно :-)
13. akpaevj 154 20.11.20 17:53 Сейчас в теме
(11) А, я понял о каком объединении Вы говорите. Вероятно, речь идет об агрегации начала/конца/отката транзакции. Этим служба не занимается. Для анализа длительности транзакций на мой взгляд проще пользоваться clickhouse с его mergetree и постобработкой, ну и ТЖ, естественно.
14. DonAlPatino 151 23.11.20 12:33 Сейчас в теме
(13)Ну тогда это пока не то :-( Я же все это включая буферную базу замутил, чтобы отчет в ELKе "как в 1С" получить. Ибо те же одинэсники встали в позу. И делали мы ее практически без участия 1с программеров.
Вот когда будет рассказ про "mergetree и постобработку" с выводом результатов как в 1С - тогда можно будет и мою систему закопать наконец-то.
15. akpaevj 154 23.11.20 15:18 Сейчас в теме
(14) С задачей агрегации данных и получения длительности транзакции все просто - ее не стоит выполнять с помощью журнала регистрации, that's all)) Только с помощью ТЖ, либо с помощью подсистемы "Оценка производительности" из БСП.
12. akpaevj 154 20.11.20 16:44 Сейчас в теме
(10) Это фрагмент кода заполнения экземпляра класса EventLogItem (записи события журнала), где устанавливаются GUID и Имя пользователя:) ничего более. В журнале нет нескольких записей с одним id. Каждое событие представлено отдельной записью. Видел Вашу статью, знатно вы там наворотили:))
2. akpaevj 154 12.11.20 20:29 Сейчас в теме
(1) Без суда и следствия могу сказать что клик выигрывает по всем показателям с очень большим отрывом. В ближайшее время выложу сравнение
18. Evil Beaver 6924 30.12.20 12:18 Сейчас в теме
Огнищще! Я джва года ждал такую разработку!
