Внешняя компонента (Native) для печати двумерного штрих-кода PDF417

18.02.17

Разработка - Разработка внешних компонент

Достаточно давно возникла потребность печатать двумерные штрих-коды на некоторых документах. Какое-то время использовали для этого шрифтовую отрисовку ШК. Минусы этого решения - необходимость иметь установленный специальный шрифт, неустойчивость чтения платежными терминалами. Поэтому было принято решение - попробовать написать свою ВК.

Скачать файл

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование По подписке [?] Купить один файл
pdf417_32.zip
.zip 426,91Kb ver:1.1
19
19 Скачать (1 SM) Купить за 1 850 руб.
ТестШК_расш.epf
.epf 1,45Mb ver:1.1
21
21 Скачать (2 SM) Купить за 2 150 руб.
pdf417_64.zip
.zip 556,59Kb ver:1.1
34
34 Скачать (1 SM) Купить за 1 850 руб.

Общая информация

По долгу службы занимаюсь поддержкой и развитием корпоративной ИС - самописная конфигурация на 8.2.

Достаточно давно возникла потребность печатать двумерные штрих-коды на некоторых документах. Какое-то время использовали для этого шрифтовую отрисовку ШК. Минусы этого решения - необходимость иметь установленный специальный шрифт, неустойчивость чтения платежными терминалами.

Поэтому было принято решение - попробовать написать свою ВК. Дело было в начале 2012 г.

Спустя пару недель был готов вариант, который используем и по сей день. Велосипедов при этом изобретено не было. Используется небезызвестный модуль для Дельфи n8api.pas  и модуль из состава генератора отчетов FastReport (BarcodeBase). По причине того, что используется модуль из FR, выложить в виде исходников не могу. Но в виде dll - авторы/владельцы FR любезно разрешили опубликовать.

Порядок использования, интерфейс компоненты

Хранить ВК в конфигурации можно различными способами. Мы храним в виде отдельных общих макетов.

Пример подключения:

Функция ПодключитьКомпонентуPDF417() Экспорт

    СистемнаяИнформация = Новый СистемнаяИнформация;
    Если СистемнаяИнформация.ТипПлатформы = ТипПлатформы.Windows_x86 Тогда
        ПодключениеВыполнено = ПодключитьВнешнююКомпоненту( "ОбщийМакет.PDF417_32", "КартинкаШтрихкода", ТипВнешнейКомпоненты.Native);
    ИначеЕсли СистемнаяИнформация.ТипПлатформы = ТипПлатформы.Windows_x86_64 Тогда
        ПодключениеВыполнено = ПодключитьВнешнююКомпоненту( "ОбщийМакет.PDF417_64", "КартинкаШтрихкода", ТипВнешнейКомпоненты.Native);
    Иначе
        ПодключениеВыполнено = Ложь;
    КонецЕсли;
    Если Не ПодключениеВыполнено Тогда
        ВызватьИсключение("Не подключились по макету!");
    КонецЕсли;

    Возврат Новый("AddIn.КартинкаШтрихкода.Pdf417Imager");

КонецФункции;

Свойства компоненты (чтение/запись):

  • Ширина (Число) - ширина в пикселях
  • Высота (Число) - высота в пикселях
  • КодоваяСтраница (Число)  Опубликовал это свойство из Delphi-компоненты, но не экспериментировал с ним. По умолчанию =0.
  • КоличествоСтрок (Число)  Вроде как должно регулировать высоту компоненты. Но, похоже, не работает.
  • КоличествоКолонок (Число)  Изменяет количество столбцов.
  • АвтоРазмер (Булево)  Компонента сама определит размеры ШК.
  • УровеньКоррекцииОшибок (Число)  0 - авто (по умолчанию), 1-9 заданный
  • РежимУпаковки (Число) 0 - авто (по умолчанию), 1 - текстовые данные, 2 - цифровые, 3 - бинарные
  • КоэффициентМасштабирования (вещественное число) - масштабирование при отрисовке ШК. Похоже, что не работает при формировании картинки.

Как правило, вывод картинки со штрих-кодом требуется в рисунок табличного документа. Экспериментально подобран оптимальный множитель для перевода размеров рисунка в пиксели для компоненты (=3.725).

Сама картинка возвращается выполнением функции ПолучитьКартинку(Ширина, Высота, Текст).

  • Ширина - ширина картинки в пикселях
  • Высота - высота картинки в пикселях
  • Текст - штрихкодируемый текст
  • Результат функции - объект ДвоичныеДанные

Итого, примерно так:

Функция ПолучитьКартинку( пВнешКомпонента, пШиринаПикс, пВысотаПикс, пТекст, пВызыватьИсключениеПриОшибке ) Экспорт

	Если пВнешКомпонента <> Неопределено Тогда
		Если пВызыватьИсключениеПриОшибке Тогда
			ПолучитьКартинкуВнутр( пВнешКомпонента, пШиринаПикс, пВысотаПикс, пТекст );
		Иначе
			Попытка
				ПолучитьКартинкуВнутр( пВнешКомпонента, пШиринаПикс, пВысотаПикс, пТекст );
			Исключение
				ОбщегоНазначения.СообщитьОбОшибке( "Ошибка при формировании изображения штрих-кода: " + ОписаниеОшибки() );
			КонецПопытки;
		КонецЕсли;
	КонецЕсли;

КонецФункции

Процедура УстановитьКартинкуДляРисунка( пВнешКомпонента, пРисунок, пТекст, пВызыватьИсключениеПриОшибке ) Экспорт

	лМножПикс = 3.725;

	Если пВнешКомпонента <> Неопределено Тогда
		Если пВызыватьИсключениеПриОшибке Тогда
			пРисунок.Картинка = ПолучитьКартинкуВнутр( пВнешКомпонента, пРисунок.Ширина * лМножПикс, пРисунок.Высота * лМножПикс, пТекст );
		Иначе
			Попытка
				пРисунок.Картинка = ПолучитьКартинкуВнутр( пВнешКомпонента, пРисунок.Ширина * лМножПикс, пРисунок.Высота * лМножПикс, пТекст );
			Исключение
				ОбщегоНазначения.СообщитьОбОшибке( "Ошибка при формировании изображения штрих-кода: " + ОписаниеОшибки() );
			КонецПопытки;
		КонецЕсли;
	КонецЕсли;

КонецПроцедуры

Функция ПолучитьКартинкуВнутр(пВнешКомпонента, пШиринаПикс, пВысотаПикс, пТекст )
	Возврат Новый Картинка( пВнешКомпонента.ПолучитьКартинку( пШиринаПикс, пВысотаПикс, пТекст ));
КонецФункции

 Причины появления этой публикации

Недавно решили попробовать перенести конфигурацию на платформу 8.3 (64-бит). До этой попытки, на 64-бит я и не испытывал работоспособность компоненты. А тут она сбойнула с ошибкой "некорректная работа компоненты с памятью". Что ж делать?... Попробовал использовать ВК из типовой торговли (общий макет КомпонентаПечатиШтрихкодов). Результат - неудовлетворителен. Похоже, "внутри" эта ВК отрисовывает шрифтом - потенциально плохо будет читаться. И кириллицу отрисовывает в юникоде - это приводит к прочитыванию управляющих символов.

Тогда решил таки обновить свою ВК. Нашел, что в n8api уже достаточно давно ошибка "некорректная работа компоненты с памятью" исправлена. После скачивания новой версии модуля и перекомпилляции все нормально заработало.

На текущий момент компонента успешно работает в продуктиве на платформе 8.2.17.157 (32-бит) и в тестовом режиме 8.3.7.2008 (64-бит).

Учитывая свой отрицательный опыт использования компоненты от 1С и положительный опыт продолжения эксплуатации своей компоненты, думаю, что компонента может быть полезна и кому-то еще. И, кстати, 1С никак не заинтересовались моей разработкой. Для FR компонента тоже неинтересна.

Что далее...

Особых планов по развитию компоненты - нет. Что мы от нее требуем - она успешно выполняет.

Но замечания/пожелания - вполне себе рассматриваются.

UPD (13.10.2018) По пожеланиям товарища shatalov_ms опубликованы дополнительные свойства компоненты (ранее были только Высота и Ширина).

Внешняя компонента Native PDF417 двумерный штрих-код

См. также

Разработка внешних компонент POS терминал Рабочее место Розничная торговля Программист Пользователь Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Управление торговлей 10 1С:Розница 2 1С:Управление нашей фирмой 1.6 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х Розничная и сетевая торговля (FMCG) Рестораны, кафе и фаст-фуд Реклама, PR и маркетинг Управленческий учет Платные (руб)

Медиадисплей покупателя может отображать текущую покупку на кассовом месте, показывать видеорекламу, баннеры, во время простоя разворачивать рекламу на весь экран. Экран можно использовать в качестве графического меню-борда в кафе и видеовывески. В качестве устройства отображения можно использовать Android-планшеты, смарт-телевизоры с Android, мониторы или проекторы под управлением Windows или Linux-компьютера. Linux-версия успешно запускается на одноплатных компьютерах Raspberri Pi и Orange Pi. Настраивается ЛЮБОЙ ДИЗАЙН экрана при помощи встроенного графического редактора! Решение можно масштабировать от одного экрана до тысяч экранов с централизованным управлением.

18000 руб.

30.05.2017    53810    9    69

46

Разработка внешних компонент Телефония, SIP Программист Платформа 1С v8.3 Конфигурации 1cv8 Россия Платные (руб)

Внешняя компонента выполнена по технологии Native API для 1С 8.х, обеспечивает доступ к программным АТС Asterisk (FreePBX, Elastix) через AMI интерфейс. Через него можно управлять многими функциями Asterisk (определение номеров, перевод звонков, набор телефона и т. д.)

2400 руб.

04.05.2018    46963    123    66

66

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:Управление нашей фирмой 1.6 1С:Бухгалтерия 3.0 Платные (руб)

Внешняя компонента позволяет работать c TWAIN-совместимым оборудованием (сканерами, камерами) . Полностью совместима со стандартной TWAIN-компонентой из БСП и может применяться как ее замена без изменения вызовов, при этом может работать с 64-разрядной платформой, а так же имеет расширенную функциональность, например, сохранение результата непосредственно в PDF без использования сторонних утилит. Прекрасно работает на сервере, тонком клиенте и веб-клиенте (проверена работа в браузерах Google Chrome, Mozilla Firefox и Microsoft Internet Explorer).

3000 руб.

12.05.2020    28392    138    100

90

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:Управление торговлей 11 Платные (руб)

Внешняя компонента для конвертации PDF файлов в картинки без использования дополнительных программ. Работает на сервере и в тонком клиенте.

2400 руб.

25.06.2024    959    2    3

2

Разработка внешних компонент Программист Платформа 1С v8.3 Платформа 1C v8.2 Платные (руб)

Внешняя компонента, позволяющая посылать команды и получать ответы по GraphQL протоколу из 1С.Может быть использована при интеграции. В 1С работает на стороне "клиента".

4600 руб.

27.06.2023    3469    2    0

4

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Внешняя компонента в виде библиотеки (.dll файл), позволяющая посылать команды и получать ответы по протоколу WebSocket из 1С. Компонента работает только на стороне "клиента".

4440 руб.

22.06.2020    18224    18    33

22

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Позволяет автоматизировать работу с картинками. С помощью компоненты можно измерять размер изображений, поворачивать их, наносить водяные знаки, конвертировать из одного формата в другой. Будет очень полезна для интернет-магазинов и всех, кому постоянно требуется работать с различными графическими форматами. Выполнена по технологии NativeAPI. Работает с форматами: jpg (jpeg), png, bmp, gif, tif

3600 руб.

02.09.2010    77353    72    257

191

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Россия Бесплатно (free)

В статье описывается приложение-конструктор внешних компонент (native API). Конструктор упрощает процесс разработки за счет удобного добавления всех нужных функций и процедур в графическом режиме, с указанием их параметров и типов параметров. На выходе приложение генерирует готовый код на С++ и Rust и позволяет сразу приступить к реализации, без настройки API компоненты вручную.

04.12.2024    3654    kovalevdmv    26

66
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. starik-2005 3091 11.02.17 22:41 Сейчас в теме
Нативная компонента из БСП умеет генерить PDF417 уже давненько.
2. ImHunter 328 13.02.17 08:07 Сейчас в теме
(1) Если почитать публикацию, то можно и про это тоже там увидеть.
3. oops! 21.03.18 14:26 Сейчас в теме
Во всей этой истории забавно другое - ГНИВЦ x64-версию своего модуля печати двумерных штрихкодов PDF417 выпускать даже не планируют.
В конце 2016 года я им задавал вопрос о том, планируется хоть как-то решать данный вопрос, и они мне написали (цитата):
"Здравствуйте! Выпуск "Модуля печати PDF417" в 64-разрядном варианте не планируется.
В ближайшее время (через 2-3 недели) планируется выпуск вспомогательной программы, позволяющей выполнять печать из 64-х разрядных программ с использованием 32-разрядного пакета "Модуля печати PDF417".
Если Вам требуются дополнительные разъяснения, просим Вас ответить на данное письмо, полностью сохранив тему письма.
Ответ просим направлять именно с того адреса (e-mail), который Вы указали в заявке.

Служба технической поддержки сервисов ФНС России
(АО "ГНИВЦ")"
Ответ был дан 05 декабря 2016 года, "вот только воз и ныне там" - ничего они с тех пор так и не выпустили, да я так думаю, что и не выпустят до тех пор, пока в самой ИФНС не появятся x64-версии их продуктов (Декларация 3НДФЛ, Налогоплательщик ЮЛ и т.д.), а с этим они явно не спешат, т.к. даже и планов таких нет.
Так что если вашу компоненту есть возможность использовать как альтернативу компоненте от ГНИВЦ для печати двумерных штрихкодов на регламентированных отчетах без доработки конфигурации, и при этом будет получен аналогичный ГНИВЦ двумерный штрихкод, то, по сути, ваша компонента будет тем самым краеугольным камнем. который позволит большинству бухгалтеров перейти на использование x64-версии 1С:Предприятия, т.к. зачастую, кроме данного модуля при работе с бухгалтерией иные ВК не используются.
ЗЫ: Странно, что в 1С этим не заинтересовались - видимо при обращении к ним не было акцентировано внимание на факте работы компоненты из под x64-версии платформы, хотя, возможно, у них в приоритете всё же использование компоненты именно от ГНИВЦ, тогда всё становится на свои места...
4. annagolinskaya 14 13.06.18 17:19 Сейчас в теме
Вот засада! Ка всегда!
5. zavedeev 17.07.18 13:58 Сейчас в теме
Автор а исходники можно?
6. ImHunter 328 17.07.18 15:16 Сейчас в теме
(5) Писал в статье - нельзя.
7. Гость 06.09.18 15:24

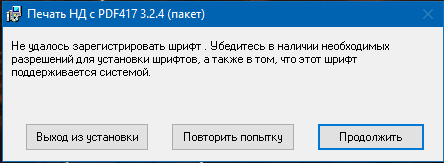

При установке на win 10 x64 вылезает такая ошибка. Людям необходима эта штука для заполнения деклараций 3-НДФЛ в программе от ФНС и дальнейшей печати, но сносить x64 и ставить x32? Повторюсь, к 1С не имею абсолютно никакого отношения, мне тупо надо вернуть 13% с обучения, для этого надо заполнить декларацию, а без программы и двухмерника никак (см.скрин), вручную заполнить не представляется возможным, т.к. ленивые тетки ФНС берут за услугу 500 рублей за одну декларацию, а тут вы еще ставите ограничение на скачивание x64 и ставите цены 1500-1700. Что за абсурд?
