Спорим, вы не знали? Графы затрат в Бухгалтерии предприятия 3.0

05.03.19

Разработка - Механизмы типовых конфигураций

+122 –

Получение графа затрат из БП, и просмотр онлайн.

В поисках причины "почему перестал закрываться 25й счет в БСХП" в отладчике дошел до общего модуля "РасчетСебестоимости" и процедуры "Рассчитать себестоимость". В которой оказался очень длинный комментарий с описанием методики расчета, основанной на графах.

Графы? Хм, это что-то из какого-там курса института. Ну, там, стрелочки и круглешки. Для решения задач по графам можно считать вершины, но это для самых простых задач. А еще формулы вроде были... Эх, давно это было.

А дальше я увидел вот что:

Процедура ЗаписатьОписаниеГрафаДляОтладки(Затраты, МенеджерВременныхТаблиц, Ссылка)

    // Записывает представление данных о затратах на языке Dot.

    // Может содержать некоторые прикладные данные (наименования подразделений, номенклатурных групп).

    // Эти данные могут быть полезны для настройки распределения затрат.


    Если Не ОбщегоНазначенияКлиентСервер.РежимОтладки() Тогда
        Возврат;
    КонецЕсли;

    ЗаписьЖурналаРегистрации(
        ИмяСобытияЖурналаРегистрации("Отладка.ПредставлениеЗатрат"),
        УровеньЖурналаРегистрации.Информация,
        Метаданные.Документы.РегламентнаяОперация,
        Ссылка,
        ОписаниеГрафа(Затраты, МенеджерВременныхТаблиц));

КонецПроцедуры

Сохранение текстового описания графа в журнал регистрации?

Ввожу в параметрах конфигуратора "РежимОтладки", запускаю закрытие месяца, и...

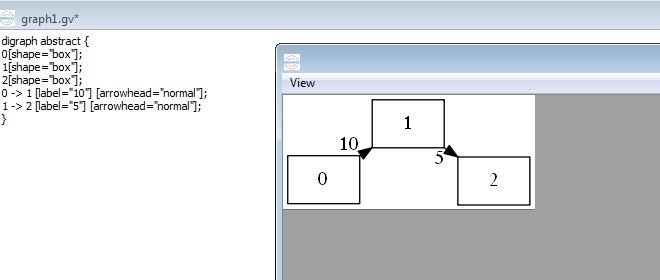

Гуглим язык dot и википедия советует Graphviz. Ставим, скармливаем текст из ЖР, и... Падение. Скачиваю zip-версию, импорт, и... падение. В общем, Graphviz не захотел питаться моим файлом.

Но это не беда. Гуглим "dot vizualation online" и в конце концов

В общем, рекомендую https://dreampuf.github.io/GraphvizOnline, выбирайте engine=osage для более понятного линейного вида, и format=png для копирования правой кнопкой мыши и печати через paint длинной портянки. Вот такой:

(полная версия есть в скриншотах, надо "открыть картинку")

Ну вот и всё!

Мне была интересна сама возможность получить готовый граф затрат из БП. К сожалению, он оказался неудобочитаемым. Но для отъявленных программистов это не беда. Передаю знамя им.
