Класс для работы с рисунками в формате BMP (чистый 8.x без внешних компонент)

02.12.13

Возможности:
- Позволяет читать файлы BMP и вносить в них некоторые изменения из кода 1С;
- Создание рисунков «с нуля»;
- Набор примитивных инструментов: Изменение размера холста, получение цвета точки (пипетка), попиксельно рисование (карандаш), рисование окружностей, прямых, прямоугольников, треугольников и наличие заливки;
- Полученный файл можно конвертировать в любой формат (опять же средствами 1С).

Скачать файл

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование		По подписке [?]	Купить один файл
BMP.epf .epf 21,51Kb 159	159	Скачать (1 SM)	Купить за 1 850 руб.

Плюсы:

- Работа в контексте сервера 1С предприятия;

- Наличие работоспособного примера с вызовом всех описанных функций;

- Описание приложено в справку;

- Просто интересно как оно устроено.

Минусы:

- Скорость (довольно медленно, особенно заметно на больших размерах, узкое место - заливка);

- Отсутствие универсальности (работает не со всеми разновидностями формата по части глубины цвета, палитр, реверсивности строк и т.п.);

- Изображения с шириной/высотой 10, 266, 522, 778, 1034... из-за особенностей кодировки не записываются (т.к. символ 10 является для платформы 1С служебным и перед ним добавляется «возврат каретки», что нарушает внутреннюю структуру файла).

Писалось для себя, без особой надобности, ради интереса. Забыл сказать, что модуль объекта - это и есть класс, форма - пример работы с ним.

Обновление 2.12.13

- Поддержка всех размеров, устранено ограничение первой версии.

+54 –

См. также

Богатый редактор картинок 1С, хранимых в базе, с возможностью РИСОВАНИЯ. Редактор внешних файлов картинок. Объект, расширяющий возможности работы с картинками из встроенного языка (Три в одном) + Обработка «Стандартизация картинок»

Работа с интерфейсом Рабочее место Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Платные (руб)

Богатый редактор картинок 1С предназначен для обработки изображений в режиме «Предприятие», с возможностью РИСОВАТЬ на них. Поддерживается работа как в обычных формах (толстый клиент) так и на управляемых формах (тонкий клиент). Обработка позволяет редактировать как картинки, хранимые в базе, так и графические файлы с диска на файловой системе. Помимо базовых функций (изменение размеров, преобразование формата, обрезание картинки, повороты и т.п.) – редактор имеет богатый набор инструментов для рисования. Доступна функция вставки изображения из буфера обмена. Объект может быть использован: на стороне клиента, на стороне сервера, из внешнего соединения. Обработка будет особенно полезна тем, кто вносит картинки в базу (изображения номенклатуры, фотографии физических лиц и т.п.). Функционал реализуется с использованием JavaScript и бесплатного ПО ImageMagick (без использования внешних компонент).

6000 руб.

16.01.2015 63063 44 59

Управление дашбордами

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:ERP Управление предприятием 2 Платные (руб)

Обработка предназначена для создания и управления дашбордами.

2400 руб.

29.06.2020 18930 26 6

Настройки управляемых форм (списков, объектов), заполнение реквизитов по условиям, контроль заполнения, доступ [Расширение]

Работа с интерфейсом Платформа 1С v8.3 Управляемые формы 1С:Управление торговлей 11 Россия Платные (руб)

Настройки упр.форм (списков, объектов), заполнение реквизитов по условиям, контроль заполнения, условное оформление, доступ.

2000 руб.

20.02.2018 20620 24 21

Редактор графов в 1С

Работа с интерфейсом Программист Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Россия Платные (руб)

Редактор графов в 1С - внешний отчет, который формирует графы на основе таблицы значений, используя рисунки табличного документа. Есть возможность добавления, редактирования объектов графа и выгрузки результата в таблицу значений.

1500 руб.

06.10.2020 10297 7 7

Дизайн Гайд для создания форм на 1С. Когда и как использовать различные элементы, примеры и антипримеры по использованию

Работа с интерфейсом Программист Стажер Платформа 1С v8.3 Бесплатно (free)

Это инструкция по дизайну форм в среде 1С. Гайд охватывает рекомендации и стандарты для оптимизации пользовательского интерфейса. В гайде содержатся указания по использованию элементов интерфейса, включая как основные, так и продвинутые аспекты. Предоставляются также примеры и антипримеры для наглядного понимания принципов дизайна

20.08.2024 17431 mrXoxot 43

121

Прогресс-бар в поле динамического списка

Работа с интерфейсом Программист Платформа 1С v8.3 Бесплатно (free)

Пример простого и симпатичного прогресс-бара в динамическом списке, без картинок, используя редактирование запроса.

27.05.2024 7799 smielka 37

100

Новогоднее оформление для 1С

Работа с интерфейсом Платформа 1С v8.3 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Зарплата и Управление Персоналом 3.x 1С:Управление нашей фирмой 3.0 Бесплатно (free)

Добавьте новогоднего настроения! Расширение создает декорацию в виде гирлянды на некоторых формах объектов.

27.12.2023 15076 949 elcoan 49

117

Обработка для верстки html-страниц и отладки javascript. Отлично подойдет для быстрого создания интерактивных HTML-страниц тем, кто слабо знаком с веб-разработкой.

Инструментарий разработчика Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 Абонемент ($m)

Подходит для создания web-страниц для замены управляемых форм 1С, красивых отчетов, интерфейса мобильного приложения на платформе 1С и для простых страниц веб-сайтов.

2 стартмани

10.04.2023 11993 162 acces969 31

124

Отзывы

15. AllexSoft 02.03.17 10:23 Сейчас в теме

Классная обработка, очень выручила! Умеет генерить 24х битный BMP (что важно). Пригодилась для генерации палитры цветов по справочнику в 1С.

9. Serj1C 483 02.12.13 21:39 Сейчас в теме

Обновление 2.12.13

- Поддержка всех размеров, устранено ограничение первой версии.

Остальные комментарии

Подписаться на ответы Инфостарт бот

Свернуть все

1. Serj1C 483 05.11.10 22:52 Сейчас в теме

(0) Убогая картинка в анонсе кстати была нарисована в 1С
В обработке приведен этот скрипт
На форме поле ввода позволяет на лету выполнять код и радоваться результату))

2. tormozit 7238 10.11.10 13:35 Сейчас в теме

начало положено)

3. delwish 10.11.10 17:02 Сейчас в теме

скоро 1С заменит винду - paint уже готов :D

4. Serj1C 483 10.11.10 19:33 Сейчас в теме

(3) В конфигураторе паинт всегда был))

5. markers 277 13.11.10 13:02 Сейчас в теме

Ну что сказать, несомненно плюс!!!! Если б ещё JPG делать, вообще была бы красава :))

6. Serj1C 483 13.11.10 21:26 Сейчас в теме

(5) Максимум, что могу предложить - PNG (для таких убогих картинок - идеальный вариант)

	Имя_PNG = ПолучитьИмяВременногоФайла("PNG");
	ЭлементыФормы.Рисунок.Картинка.Преобразовать(ФорматКартинки.PNG);
	ЭлементыФормы.Рисунок.Картинка.Записать(Имя_PNG);
	ЗапуститьПриложение(Имя_PNG);

В jpeg 1С преобразовывать не хочет, пишет "Ошибка преобразования картинки"

7. markers 277 14.11.10 23:07 Сейчас в теме

(6) Спасиб хоть на этом :)

8. trustgros 9 14.12.11 18:25 Сейчас в теме

отличная вещь. думаю пригодится

9. Serj1C 483 02.12.13 21:39 Сейчас в теме

Обновление 2.12.13

- Поддержка всех размеров, устранено ограничение первой версии.

10. kazimesh 31.08.15 18:12 Сейчас в теме

Привет всем. Может кому-нибудь пригодится. У меня Функция Прочитать(ИмяФайла) вызывала ошибку "Неожиданный конец файла", когда я просил нарисовать не с нуля, а свыбранного файла. Убрал прерывание на ошибке, получил считывание картинки сжатой по оси Y в два раза. Разбор кода показал, что вот этот блок в процедуре:

Данные = ЧтениеПотока(Поток, Ширина*ГлубинаЦвета + Дополнение, БайтПрочитано);
			Если Данные=Неопределено Тогда
				ОписаниеОшибки = "Неожиданный конец файла";
				//Возврат Ложь;
				Прервать;
			КонецЕсли;

вызывает ускоренное чтение переменной "Поток", а нужен он только для проверки. Комментинируем этот блок - все работает хорошо.

11. Serj1C 483 01.09.15 08:41 Сейчас в теме

(10) kazimesh, Возможно в заголовке файла используется палитра или нестандартная глубина цвета.
Полную поддержку формата я не реализовывал, о чем указал в "минусах".

Но больше всего мне не нравится скорость. Хочется добавить версию через COMОбъект("ADODB.Stream")

12. Serj1C 483 03.02.16 12:29 Сейчас в теме

Ждем 8.3.9, можно работать с двоичными данными!
http://v8.1c.ru/o7/201602bin/index.htm

16. Serj1C 483 17.05.19 09:18 Сейчас в теме

(12) https://wonderland.v8.1c.ru/blog/novye-instrumenty-dlya-raboty-s-dvoichnymi-dannymi-obespechivayut-kak-posledovatelnyy-dostup-k-danny/

13. Dvornik 20 20.05.16 06:31 Сейчас в теме

Может не в тему вопрос. А толщину отрезка можно задавать?

14. Serj1C 483 20.05.16 09:49 Сейчас в теме

(13) Dvornik, Нет, но могу предложить нарисовать 3 отрезка

15. AllexSoft 02.03.17 10:23 Сейчас в теме

17. Serj1C 483 15.07.22 01:33 Сейчас в теме

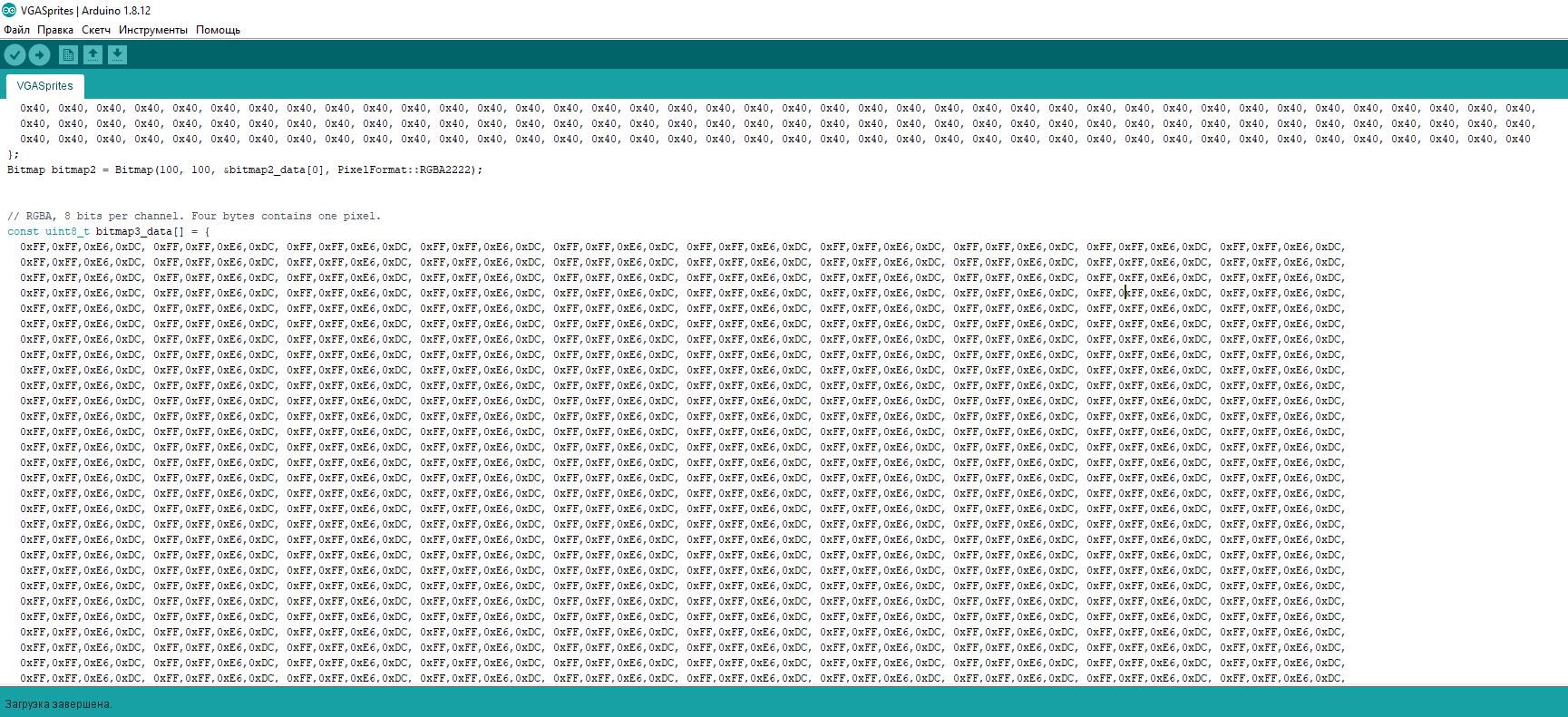

Не могу не похвастаться. Через 12 лет моя же обработка пригодится, чтобы сгенерировать картинки для ардуино проекта!

Прикрепленные файлы:

18. chemezov 48 18.08.22 15:29 Сейчас в теме

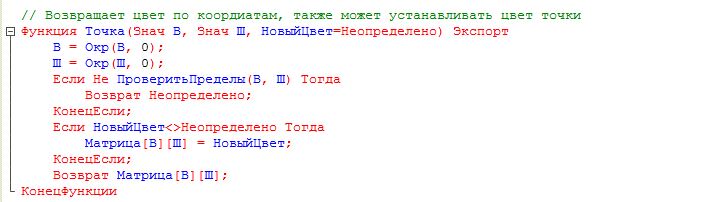

Добрый день. Скачал вашу обработку. не могу разобраться каким методом нужно пользоваться чтобы получить цвет пикселя. Подскажите пожалуйста, какой метод вашего класса является тем что в описании называется "пипетка"?

19. Serj1C 483 25.08.22 13:58 Сейчас в теме

(18) Добрый день.
Вам надо использовать функцию Точка(X, Y) без передачи третьего параметра.
Функция вернут строку из трех символов, если получить коды этих символов, то будут соответственно уровни каналов от 0 до 255 для красного, синего и зеленого

Прикрепленные файлы:
