Подключаем ФР Эвотора СТ2Ф к ПК

Это ошибка может быть вызвана самыми различными ситуациями, например, «слетел» код защиты или касса в дополнительном режиме. Штатное программное обеспечение установленное на планшете не содержит инструментов для их исправления, либо эти инструменты не всегда работают.

Как мы знаем, первые модели ФР от ЭВОТОР, являются разработками на базе решений компаний АТОЛ, и драйвер DTO8 содержит в оборудовании модель «Эвотор СТ2Ф». В целом дело за малым, подключить ФР к USB, хотя штатно такой возможности нет.

Разбираем, отсоединяем извлекаем блок управления. Переворачиваем. Смотрим контрольные точки, нам интересны USB_N, USB_P, USB_GND, USB_VCC. Эти четыре точки и есть то что мы ищем. Можно смело распаять любой кабель USB по этим контрольным точкам напрямую.

Дополнительно, чтобы ФР заработал вам понадобятся еще две точки 24V и GND, их можно припаять напрямую с блока питания нашего ЭВОТОРа. Если все сделано верно, то при включении блока питания в розетку и разъема USB в ПК, в систему установятся два виртуальных com-порта (конечно же ATOL) , и ваш ФР, будет доступен из ДТО 8.


Если работы, по ремонту производятся часто, можно сделать себе постоянный переходник, типа такого. Думаю, что прозвонить шлейф по контрольных точкам, с помощью обычного мультиметра, не составить никакого труда.
Приятный бонус, утилита регистрации из комплекта DTO8, тоже успешно фискализирует СТ2Ф, и в отличии от метода регистрации на планшете, вам будут доступны все необходимые вам теги

Вступайте в нашу телеграмм-группу Инфостарт
Вы можете заказать платную адаптацию этой статьи под ваши задачи на «Бирже заказов».
- 0% комиссии — оплата напрямую исполнителю;
- Исполнители любого масштаба — от отдельных специалистов до команд под проект;
- Прямой обмен контактами между заказчиком и исполнителем;
- Безопасная сделка — при необходимости;
- Рейтинги, кейсы и прозрачная система откликов.
См. также
ККМ Кассовые операции Розничная торговля НДС 22% Системный администратор Разработчик 1С:Предприятие 8 1С:Комплексная автоматизация 1.х 1С:Бухгалтерия 2.0 1С:Управление торговлей 10 1С:Розница 2 1С:Управление производственным предприятием 1С:Бухгалтерия государственного учреждения 1С:Бухгалтерия 1.6 1С:Бухгалтерия автономного учреждения Россия Платные (руб)
Универсальная обработка для обслуживания любых фискальных регистраторов (ККТ), в том числе Веб сервер АТОЛ. Работает в соответствии с 54-ФЗ. (ФФД 1.0, ФФД 1.05, ФФД 1.1, ФФД 1.2). Подключайте любую онлайн кассу к практически любой конфигурации на обычных формах. Нет необходимости обновлять 1С. Можно бесплатно скачать и протестировать. Может работать одновременно с несколькими онлайн-кассами, либо одной с разных рабочих мест. (через RDP, TCP\IP или веб-сервер) Позволяет разделить один чек сразу на несколько ККТ или на несколько систем налогообложения. Поддерживает разрешительный режим и маркировку. Поддерживает локальный модуль честного знака для офлайн проверки. Можно настроить собственный шаблонов чека. Можно использовать эквайринг там, где он не поддерживается. Работает на LINUX и Windows Адаптировано к ставке НДС 22% и ТС ПИоТ.
6100 руб.
27.02.2017 919778 6632 10489
ККМ Кассовые операции Розничная торговля НДС 22% Системный администратор Разработчик 1С:Предприятие 8 1С:Комплексная автоматизация 1.х 1С:Бухгалтерия 2.0 1С:Управление торговлей 10 1С:Розница 2 1С:Управление производственным предприятием 1С:Бухгалтерия государственного учреждения 1С:Бухгалтерия автономного учреждения Россия Платные (руб)
Обработка осуществляет обслуживание ККТ АТОЛ, Штрих, Вики Принт и Меркурий для конфигураций "УТ 10.3", "КА 1.1", "УПП 1.3", "Розница 1.0", "БП 2.0" и других отраслевых решений, построенных на основе указанных выше конфигурациях. Поддерживает возможность параллельно пробития чеков на одной ККМ несколькими пользователями. Поддерживает Веб-сервер Атол. Соответствует требованиям 54-ФЗ. Поддерживает ФФД 1.0, 1.05, 1.1 и 1.2. Разделяет чеки по нескольким СНО. Поддерживает механизмы подключения ККТ по TCP/IP, для работы через RDP или интернет. Поддержка маркировки и разрешительного режима. Поддержка пробития чеков с новыми ставками НДС 5%, НДС 7% и НДС 22%.
7900 руб.
25.05.2015 406650 2039 3372
ККМ Кассовые операции Розничная торговля Разработчик Бухгалтер Пользователь 1С:Предприятие 8 1С:Розница 2 1С:Управление торговлей 11 1С:Управление нашей фирмой 3.0 1С:Розница 3.0 Платные (руб)
Расширение для типовых конфигураций для Управляемых форм позволяет выполнять печать кассовых чеков на одну ККМ 54-ФЗ с нескольких рабочих мест. НИКАКИХ НАСТРОЕК В РАЗРАБОТКЕ - ПОДКЛЮЧИЛ И ПЕЧАТАЙ. Если у вас несколько отделов и одна ККМ - печатайте на одной ККМ! Если у вас две ККМ и одна поломалась - печатайте на одной ККМ, пока ремонтируете другую! Решение для розничных продаж! Обновление 19.03.26 для 1С:Розница 2.3.23 и 27.04.2026 для 1С:УТ 11.5.25 в новых релизах tcp/ip. Реализована работа с ПИОТ.
9500 руб.
27.08.2018 142657 829 603
ККМ Розничная торговля Системный администратор Разработчик 1С:Предприятие 8 1С:Розница 2 1С:Управление нашей фирмой 3.0 1С:Розница 3.0 Россия Бухгалтерский учет Управленческий учет Платные (руб)
Обмен между 1С:Розница и Frontol 6 при торговле от нескольких организаций, а также ряд других полезных функций. Данный модуль синхронизации незаменим для тех, кто ведёт учет по нескольким организациям в 1С:Розница, а на РМК (рабочем месте кассира) установлен Frontol или планируется его установка. Подходит для 1С:Розница 2.3 / 3.0, 1С:УНФ 3.0
4200 руб.
22.03.2019 106607 892 494
ККМ Кассовые операции Розничная торговля НДС 22% Системный администратор Разработчик Пользователь 1С:Предприятие 8 1C:Бухгалтерия 1С:Бухгалтерия 3.0 1С:Торговля и склад 7.7 1С:ERP Управление предприятием 2 1С:Комплексная автоматизация 2.х 1С:Управление нашей фирмой 1.6 1С:Управление нашей фирмой 3.0 1С:Управление торговлей 10 1С:Управление торговлей 11 1С:Розница 3.0 Розничная и сетевая торговля (FMCG) Оптовая торговля, дистрибуция, логистика Рестораны, кафе и фаст-фуд Россия Платные (руб)
«Сервер ККМ» позволяет приложениям работать с фискальными регистраторами по локальной сети или интернет, организовать печать на одном ККМ с нескольких рабочих мест или нескольких баз 1С. Поддержка ТСПИоТ для Атол, Штрих, Ритейл и РР-Электро. Возможность работы с ТСПИоТ без изменения конфигурации 1С! Поддерживаются ВСЕ ревизии требований фирмы 1С к разработке драйверов ККТ от 2.0 до 4.7. Бесплатные функции: Эмулятор ККМ с возможностью эмуляции различных сбоев, печать чеков продажи и покупки до 1000р, прочие виды чеков - без ограничений.
18000 руб.
02.09.2016 160849 245 210
Кассовые операции Розничная торговля ККМ 1С 8.3 1С 8.5 1С:Розница 2 1С:Управление торговлей 11 Россия Платные (руб)
Расширение для «Розницы» 2.3 и «Управления торговлей» 11.5. При сканировании пачки сигарет ставит в строку чека МРЦ из её кода маркировки. Возвращает коды маркировки на свои строки перед пробитием: типовая программа в чеке с пачками разной МРЦ может отправить в ККТ и «Честный знак» код одной пачки с ценой другой. Не даёт пробить чек дороже МРЦ. Конфигурацию не меняет.
6100 руб.
23.09.2026 5683 17 0
Кассовые операции ККМ Пользователь 1С:Предприятие 8 1С:Управление торговлей 11 Розничная и сетевая торговля (FMCG) Россия Управленческий учет Платные (руб)
Расширение для 1С:Управление торговлей 11.5, которое позволяет пробивать чеки ККМ и списывать товар с разных складов. Склад списание товара можно указывать в табличной части рабочего места кассира (РМК).
7198 руб.
12.04.2023 17850 139 15
ККМ 1С:Предприятие 8 1С:Управление торговлей 11 Россия Управленческий учет Платные (руб)
Расширение дает возможность при наличии одной физической ККТ с настроенными несколькими СНО, разделять чеки по видам СНО, при этом для продавца все выглядит как обычно при пробитии чека.
6100 руб.
12.09.2025 2474 14 3
Однако хочу заменить что я не специалист СЦ и возможно я просто не встречал такого особого "отвала". Но выглядит страшно, те действия которые вы показываете.
К данному топику есть одна оптимизация по части питания-
оказалось проще разрезать шлейф идущий в ФР посередине вдоль на 1 см и подключаем только половину шлейфа в которой есть питание и линия на ДЯ.
А кабель USB проще всего действительно припаять к показанным точкам предварительно выкусив/вырезав кусок корпуса напротив этих точек.
1 ККМ недавно вставал с ошибкой - тип эвотор давно не видел интернета, подключил планшет дал ему инет
немного позагружал там что то и заработал
ситуация настораживает.
Вопрос
Эвотор 7.2 и Эвотор 7.3 отличаются?
можно ли так же 7.3 запаять?
все изумительно отработало больше месяца, и вот беда
один залочился
ккт заблокирована необходимо подключение к интернету
как это решить я знаю, подключаем планшет, даем инет, ждем.
подскажите можно это как то присечь в дальнейшем?
может прошивка или какие то настройки?
Очевидно вы не настроили передачу данных в ОФД через EoU. Это стандартная програмная настройка для АТОЛовых ФР, подроностей полно в документации и в яндексе.
У меня она настроена и все чеки уходят в ОФД (на будущее - это обязательный пункт проверки при запуске любой кассы !).
Может кто помочь проконсультировать с перепайкой этого Эватора для работы с ПК? Мне спаял один мастер, вывел шлейфом даже коннектор под USB как для принтера, а компьютер не видит, он мне сказал, что схему надо дорабатывать.
там нужно на верхнюю плату подать питание а с неё забрать 4 USB сигнала на USB-кабель.

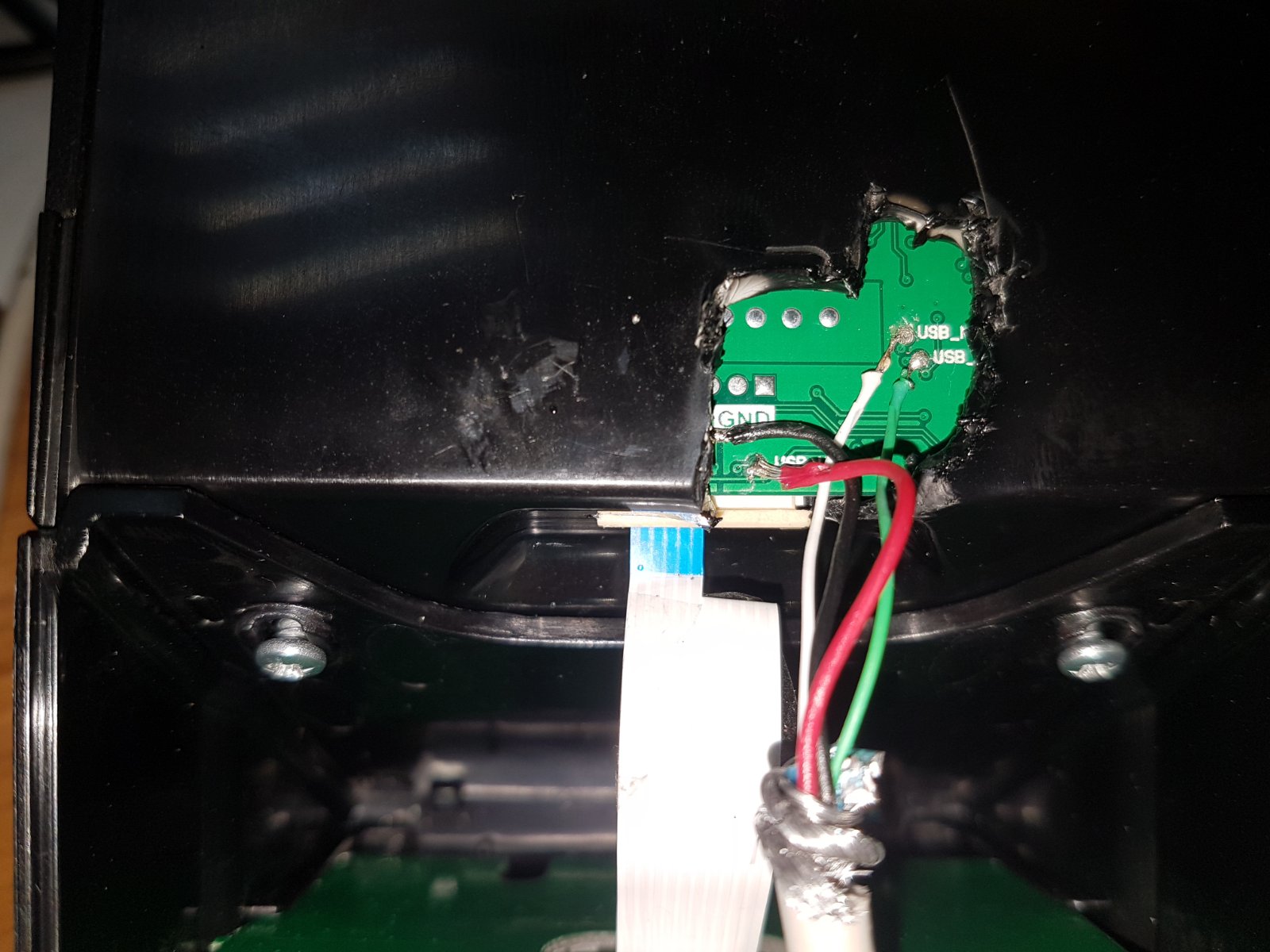

Я кабель обрезал, зачислит и припаивал непосредственно к пятачкам про которые написал топикстартер.
С целью подать питание на ФР я просто использовал половину шлейфа. Вот всё видно на фото перед заливкой термоклеем.
оба-наа.. 8-) в публикации "Можно смело распаять любой кабель USB по этим контрольным точкам напрямую" вроде не говорится ни о каком хабе? Поясните по-подробнее, пожалуйста, что за хаб и куда его применять?
USB hub находится на средней плате (там где гнездо питания и 4шт USB разъемов)
Он подключает до 5 USB устройств (в т.ч. ФР) к планшету.
Каблеь USB 2.0 обычный - работает, а USB 3.0 - избыточен и будут лишние проблемы с распайкой.
Планшет снимать насовсем не нужно, лучше просто с отключенным шлейфом поставить на место, тем более что периодически придется подключать планшет на 5 минут.
