Редактор схемы компоновки для тонкого клиента

08.03.21

Разработка - Инструментарий разработчика

+70 –
> > > > > > > > > > > > > > > >
  • 2021-03-07_11-16.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
  • image.png
Аналог платформенного конструктора схемы компоновки данных для работы в тонком клиенте. Входит в состав набора "Универсальные инструменты 1С"

В 1С есть возможность редактировать схему компоновки непосредственно в предприятии. Что позволяет разрабатывать и отлаживать отчет не заходя в конфигуратор. А в конфигуратор переходить только для внесения изменений в конфигурацию. Для этого есть разные решения, опубликованные на данном сайте.

Также есть возможность перехватывать СКД и ее настройки в момент выполнения и выполнять отладку СКД в режиме предприятия, если возникают проблемы в работе отчетов. Например, в "Универсальных инструментах 1С" это можно сделать, вызвав в форме вычисления выражения функцию

УИ_._От(СхемаКомпоновкиДанных,НастройкиСКД, ВнешниеНаборыДанных)

И далее в предприятии можно через меню "Данные для отладки" открыть консоль отчетов с соответствующими настройками.



Если предприятие у вас запущено в толстом клиенте, то СКД можно спокойно отредактировать и внести изменения. Для этого платформа предоставляет объект "КонструкторСхемыКомпоновкиДанных". Он аналогичен тому, что используется в конфигураторе.

Но если предприятие запущено в тонком клиенте, такой возможности платформа не предоставляет. И любое редактирование СКД было невозможно.



В наборе инструментов "Универсальные инструменты 1С", начиная с версии 1.4.7, появился новый инструмент "Редактор СКД". Он позволяет редактировать схему компоновки данных, находясь в тонком клиенте.

Что умеет

Инструмент реализует основные функции и механики конструктора схемы компоновки данных из конфигуратора. На данный момент не реализованными остаются только работа с макетами и вложенными схемами. Данные функции будут реализованы в будущих релизах.



Добавление набора данных

Набор данных - запрос

Набор данных - Объект

Редактирование роли поля набора данных

Редактирование типа значения поля

Редактор оформления поля

Связи наборов данных

Вычисляемые поля СКД

Редактор выражения вычисляемого поля в отдельном окне

Ресурсы

Дополнительно реализовано редактирование выражения ресурса в отдельном окне



Параметры



Настройки

Реализовано редактирование нескольких вариантов настроек.

Сохранение схемы в файл и восстановление

Для этого реализованы соответствующие кнопки на закладке "Наборы данных".



Редактирование СКД, содержащей макеты и вложенные схемы

Если изначальная схема, содержала макеты и/или вложенные схемы, их редактирование недоступно. Но данные настройки не затираются в процессе, а сохраняются в первоначальном варианте



Интеграция с консолью отчетов

Отладить СКД также можно в тонком клиенте с помощью инструмента "Консоль отчетов". При вызове редактора СКД в толстом клиенте открывается платформенный редактор, а в тонком клиенте - из состава инструментов



Данный инструмент входит в состав "Универсальных инструментов 1С". Скачать можно из публикации //infostart.ru/public/1178280/

СКД Редактор схемы конмпоновки данных КонструкторСхемыКомпоновкиДанных Универсальные инструменты Тонкий клиент

+70 –

См. также

Infostart Toolkit — Инструменты разработчика 1С 8.3

Инструментарий разработчика Роли и права Запросы СКД Программист Руководитель проекта Платформа 1С v8.3 Управляемые формы Запросы Система компоновки данных Платные (руб)

Инструменты для разработчиков 1С 8.3: Infostart Toolkit. Автоматизация и ускорение разработки на управляемых формах. Легкость работы с 1С.

12000 руб.

02.09.2020    171356    959    403

923
Database Compression Tool (DCT) Универсальный инструмент сжатия, свертки и конвертации баз данных 1С

Инструментарий разработчика Чистка данных Свертка базы Инструменты администратора БД Системный администратор Программист Руководитель проекта Платформа 1С v8.3 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х 1С:Управление нашей фирмой 3.0 Россия Платные (руб)

Инструмент представляет собой обработку для проведения свёртки или обрезки баз данных. Работает на ЛЮБЫХ конфигурациях (УТ, БП, ERP и т.д.). Поддерживаются серверные и файловые базы, управляемые и обычные формы. Может выполнять свертку сразу нескольких баз данных и выполнять их автоматически без непосредственного участия пользователя. Решение в Реестре отечественного ПО

8400 руб.

20.08.2024    13878    107    46

107
Infostart PrintWizard (конструктор печатных форм)

Пакетная печать Печатные формы Инструментарий разработчика Программист Платформа 1С v8.3 Запросы 1С:Зарплата и кадры бюджетного учреждения 1С:ERP Управление предприятием 2 1С:Управление торговлей 11 Платные (руб)

Инструмент, позволяющий абсолютно по-новому взглянуть на процесс разработки печатных форм. Благодаря конструктору можно значительно снизить затраты времени на разработку печатных форм, повысить качество и "прозрачность" разработки, а также навести порядок в многообразии корпоративных печатных форм.

22200 руб.

06.10.2023    17180    43    15

75
OneDebugger - инструмент для отладки кода в 1С без использования конфигуратора

Инструментарий разработчика Программист Платформа 1С v8.3 1C:Бухгалтерия Платные (руб)

Инструмент для написания и отладки кода в режиме «1С:Предприятие». Представляет собой консоль кода с возможностью пошаговой отладки, просмотра значений переменных любых типов, использования процедур и функций, просмотра стека вызовов, вычисления произвольных выражений на встроенном языке в контексте точки останова, синтаксического контроля и остановки по ошибке. В консоли используется удобный редактор кода с подсветкой, контекстной подсказкой, возможностью вызова конструкторов запроса и форматной строки.

9360 руб.

17.05.2024    27151    94    48

137
Infostart DataFormWizard: Управление данными и формами 1С 8.3

Инструменты администратора БД Инструментарий разработчика Роли и права Программист Платформа 1С v8.3 1C:Бухгалтерия Россия Платные (руб)

Расширение позволяет без изменения кода конфигурации выполнять проверки при вводе данных, скрывать от пользователя недоступные ему данные, выполнять код в обработчиках. Не изменяет данные конфигурации, легко устанавливается практически на любую конфигурацию на управляемых формах.

15000 руб.

10.11.2023    11836    44    27

67

SALE! %

PowerTools: Инструменты администратора 1С 8.3

Инструментарий разработчика Инструменты администратора БД Системный администратор Программист Платформа 1С v8.3 Управляемые формы 1C:Бухгалтерия Россия Платные (руб)

Универсальный инструмент программиста для администрирования конфигураций. Сборник наиболее часто используемых обработок под единым интерфейсом.

4800 3840 руб.

14.01.2013    191062    1152    0

919
Конструктор АРМ

Инструментарий разработчика Платформа 1С v8.3 1C:Бухгалтерия 1С:ERP Управление предприятием 2 Платные (руб)

Разработка Конструктор автоматизированных рабочих мест "Конструктор АРМ" реализована в виде расширения и является универсальным инструментом для создания АРМ любой сложности в пользовательском режиме.

3600 руб.

27.12.2024    1079    2    0

5
Многопоточность в 1С. Универсальный «Менеджер потоков» 2.1

Инструментарий разработчика Программист Платформа 1С v8.3 1C:Бухгалтерия Россия Платные (руб)

Восстановление партий или взаиморасчетов, расчет зарплаты, пакетное формирование документов или отчетов - теперь все это стало доступнее. * Есть желание повысить скорость работы медленных алгоритмов! Но... * Нет времени думать о реализации многопоточности? * о запуске и остановке потоков? * о поддержании потоков в рабочем состоянии? * о передаче данных в потоки и как получить ответ из потока? * об организации последовательности? Тогда ЭТО - то что надо!!!

5000 руб.

07.02.2018    104086    244    100

307
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. untru 14 08.03.21 09:22 Сейчас в теме
Однозначно топ! Большое спасибо за труды!
+ – Ответить
2. Yashazz 4804 08.03.21 18:20 Сейчас в теме
Ну что ж. Наконец кому-то хватило сил и времени это сделать. Теперь остаётся дождаться, пока это однажды сделает сама 1С.
Вопрос лишь в том, насколько оно реально нужно. Я и в толстом-то клиенте этим конструктором раз в год пользуюсь...
cleaner_it; sapervodichka; Brawler; +3 – Ответить
3. tormozit 7249 08.03.21 23:45 Сейчас в теме
Редактор СКД - некорректное (неоднозначное) название. СКД - в документации (ИТС) везде расшифровывается как "система компоновки данных", а не "схема компоновки данных". Правильное название - конструктор/редактор схемы компоновки.
В СКД есть 2 конструктора/редактора:
- конструктор/редактор настроек компоновки (данных)
- конструктор/редактор схемы компоновки (данных)
А выражение "конструктор/редактор СКД" официальное можно расшифровать только как "конструктор/редактор системы компоновки данных". А их 2. Поэтому возникает неоднозначность.
CodeNull; +1 – Ответить
4. cprit 902 09.03.21 08:51 Сейчас в теме
(3) Согласен. Ваше название более удачное. Поменяю
CodeNull; +1 – Ответить
5. Xershi 1560 09.03.21 09:32 Сейчас в теме
Вы нарисовали свою форму?
1с для запросов в тонком клиенте реализовала обертку с какого-то релиза, а для схемы руки не дошли похоже.
+ – Ответить
6. cprit 902 09.03.21 09:52 Сейчас в теме
(5) Да. Это с нуля написанная форма. В платформе нет ничего для удобной работы с созданием/редактированием схемы компоновки данных. А такие задачи периодически случаются
Serj1C; +1 – Ответить
7. Brawler 459 09.03.21 09:54 Сейчас в теме
(5) глюковатую обертку они реализовали к слову сказать))
Yashazz; +1 – Ответить
8. cprit 902 09.03.21 10:05 Сейчас в теме
(7) Это обычная обработка, включенная в состав платформы. Ее теоретически можно выдернуть и поправить. Вопрос по соблюдению лицензионного соглашения по использованию платформы. Не нарушит ли его такое действо
+ – Ответить
13. Brawler 459 09.03.21 11:11 Сейчас в теме
(8) Да, это внедренная в платформу обработка, но это не означает, что ее 1С не должны исправлять сами))
rpgshnik; +1 – Ответить
12. Xershi 1560 09.03.21 10:59 Сейчас в теме
(7) ну вы всегда можете допилить и будет чуть менее глюковатая))
rpgshnik; +1 – Ответить
9. Yashazz 4804 09.03.21 10:16 Сейчас в теме
а можете вкратце списком указать, что осталось НЕ реализованным, относительно типового конструктора?
cleaner_it; +1 – Ответить
10. cprit 902 09.03.21 10:21 Сейчас в теме
(9) - Редактор макетов
- Вложенные схемы
- Редактирование параметров редактирования поля
- Выбор поля выражения представления.
+ – Ответить
11. Yashazz 4804 09.03.21 10:29 Сейчас в теме
(10) Спасибо. Да, труды немалые проделаны.
Что до редактора макетов, так чесслово, иногда чем мучиться с ним (а он имхо глюкавый), проще обрабатывать табдокумент на этапе макета компоновки, уже после того, как компоновщик отработал - там программно очень даже удобные инструменты (хотя визуальности ноль, конечно). Опять же параметры все уже понатыканы куда надо, инициализировано всё.
+ – Ответить
14. user1145156 30.04.21 17:50 Сейчас в теме
Отличная разработка!
Serj1C; +1 – Ответить
15. user1145156 07.05.21 14:38 Сейчас в теме
Почему может быть ошибка?
Если пересохранить черех конструктор в толстом клиенте - ошибки нету
Прикрепленные файлы:
+ – Ответить
16. cprit 902 07.05.21 15:03 Сейчас в теме

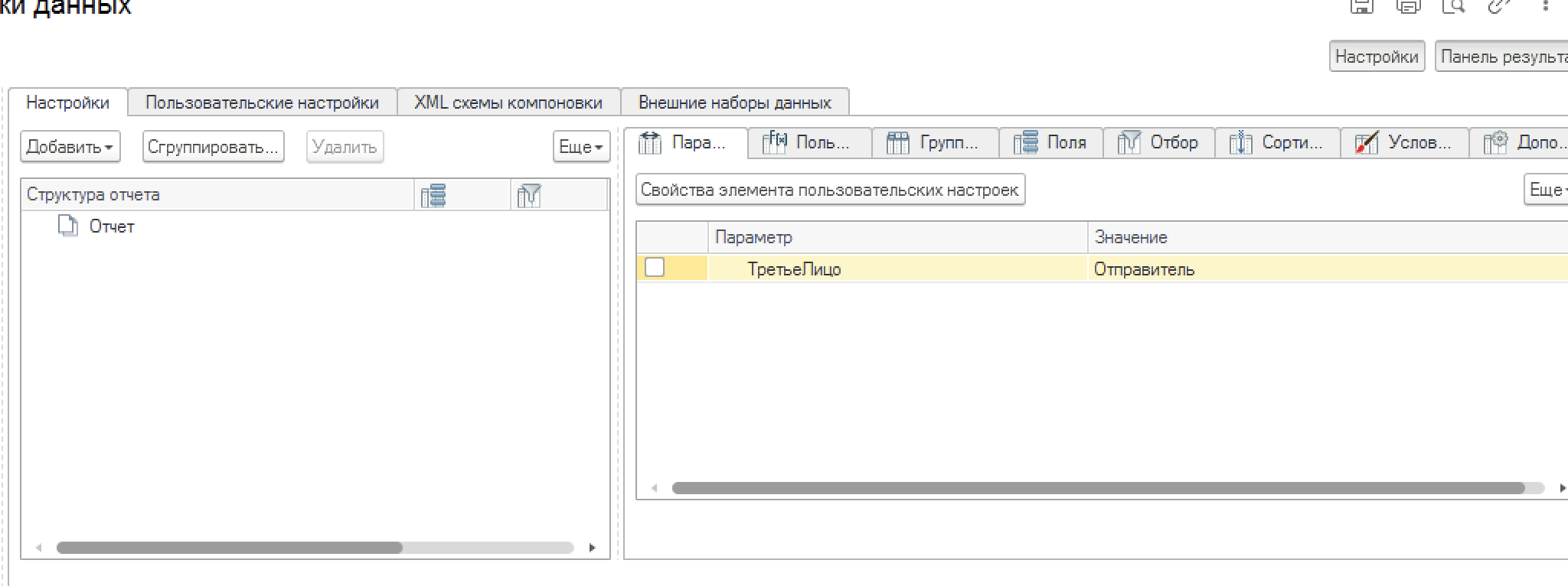

(15) Можете, закладку "Параметры" Консоли компоновки посмотреть? Похоже, что параметр выполнения СКД не указан. Если указан, можете описать действия как это можно смоделировать? для исправления
