Так уж получилось, что за более чем 10 лет работы с платформой 1С:Предприятие мне ни разу не приходилось плотно работать с диаграммами в табличном документе. Разве что пару раз приходилось выводить в отчет круговые диаграммы, но никаких сложностей при этом обнаружено не было.
И вот оно наступило – время диаграмм. Я сейчас работаю в инвестиционной компании, которая занимается в том числе доверительным управлением средствами клиентов. Клиенты разные: от больших НПФ до частных инвесторов, которые хотят выгодно вложить свои 2-3 миллиона рублей. Надо сказать, что при таком инвестировании можно получить доход выше процентной ставки по банковским депозитам даже при осторожной стратегии. Впрочем, можно и почти ничего не выиграть. Но если Вам нужно получить доход за небольшой срок (год-два), уходить для этого в недвижимость или золото навряд ли стоит.
Всем клиентам интересно знать, в какие активы вложены их деньги, какова доходность инвестиционного портфеля за период и в целом, как влияют внешние факторы на перспективы получения дохода. Далеко не все имеют экономическое образование, поэтому было принято решение формировать периодические отчеты для инвесторов в виде буклета с большим количеством диаграмм. Первоначально макет был нарисован нашим менеджером в Adobe Illustrator, затем пришла моя очередь.
С цветовой палитрой и шрифтами проблем не возникло – 1С позволяет манипулировать ими всюду, где это необходимо. Вывод логотипов и таблиц также не представлял сложности, кроме того, что место под каждую табличку было ограничено компоновкой отчета, поэтому приходилось всякий раз анализировать, какие показатели считать значимыми, а какие – прочими.
Проблемы начались при работе с диаграммами. Но прежде, чем их обозначить, давайте вспомним, как в языке платформы 1С:Предприятие выполняется работа с диаграммами в табличном документе.
Каждый табличный документ содержит коллекцию Рисунки. В нее могут входить как статические рисунки (логотипы,пиктограммы, фотографии), так и диаграммы. В случае диаграммы у элемента коллекции Рисунок проинициализировано свойство Объект типа Диаграмма. Важно отметить, что если вы формируете табличный документ путем последовательного вывода в него областей макета с диаграммами, никакого простого способа найти нужную диаграмму в итоговом документе не существует: индекс и имя рисунка всякий раз могут меняться при выводе области в документ, остается лишь искать по свойствам Объекта, например, Заголовок или ТипДиаграммы.
В Excel диаграмма 1С выгружается в виде рисунка.
Обычно диаграммы вставляются в макет отчета, настраиваются их свойства, а затем при выводе отчета программно формируются значения диаграммы. В этой статье не рассматривается вывод диаграмм в отчет с использованием СКД, там есть свои плюсы и минусы.
Каждая диаграмма имеет тип (круговая, гистограмма, график и т.д.). А отрисовывается она благодаря установке значений, связанных с точками и сериями. Серии и точки (элементы коллекций Серии и Точки) можно задать сразу в Конфигураторе, это удобно, когда количество строго ограничено рамками задачи и/или необходимо жестко задать цвет, текст и некоторые другие параметры.
Кстати, при «кликании» на диаграмму в макете у вас может открыться окно свойств области построения диаграммы. Кликните еще раз – и у вас откроется окно свойств объекта Диаграмма.
Серии – это то, что мы обычно раскрашиваем в диаграмме разными цветами. Например, сколько разноцветных сегментов в круговой диаграмме, столько и серий с ненулевыми значениями точки. Точки – это то, что в диаграмме располагается вдоль оси.
Вырожденные случаи: в круговой диаграмме много серий, но одна точка, а гистограмму или график вполне можно построить по одной серии, но по нескольким точкам.
Можно определять серии и точки программно, при этом нужно следить за их добавлением в коллекцию и не забывать устанавливать свойство Текст (особенно для точек, иначе мы не увидим подписей на горизонтальной оси графика). Обращение к сериям и точкам производится через индекс элемента коллекции.
Например,
Если Область1.Рисунки[0].Объект.Точки.Количество()< Инд Тогда
Область1.Рисунки[0].Объект.Точки.Добавить();
КонецЕсли;
Область1.Рисунки[0].Объект.Точки[Инд-1].Текст=”Февраль”;
А чтобы задать значение диаграммы, применяется метод УстановитьЗначение(), в который передаются индекс точки, индекс серии и собственно значение. Обычно этот метод вызывается в цикле обхода таблицы значений или выборки запроса.
Итак, нам надо нарисовать вот такую диаграмму:
Проблема 1: 1С не умеет изменять наклон подписей шкалы. Можно размещать подписи либо горизонтально, либо вертикально. Делаем вертикально.
Проблема 2 (более серьезная): мне неизвестен способ заставить 1С добавлять символ процента к значениям точек и легенде шкалы. Настройка везде идет через строку формата, а платформа не позволяет использовать в форматной строке числа произвольный символ. Объект Диаграмма позволяет работать с процентами, но только при анализе соотношения значений по сериям. Если серия одна, то выбирать способ вывода значений в процентах бессмысленно. Что ж, добавляем в заголовок примечание (в %).
Переходим к следующей диаграмме:
Проблема 3. Первое, что бросается в глаза – пунктирное приращение на накопительной гистограмме в последней точке. Так 1С строить диаграммы не умеет, поэтому нам придется придумать для последней серии свой цвет фона.
Проблема 4. Кроме того, цвет подписи значений на диаграмме разный – для серии 1 он белый, для серии 2 он черный. Так 1С тоже не умеет. Придется использовать всюду белый цвет.
Обратите внимание – шкала ординат начинается со значения 307. Это сделано для того, чтобы наглядно увидеть приращение активов. Потому что если выводить шкалу с нуля, то сверху каждого столбика мы увидем малюсенькую полоску приращения, она ведь чуть более процента от значения по Серии 1.
Проблема 5. Казалось бы, у объекта Диаграмма есть свойство МинимальноеЗначение и никто нам не мешает его установить. Устанавливаем. Упс. Выясняется, что для гистограмм оно не работает. Жаль. Но есть свойство БазовоеЗначение. Устанавливаем его в 307 и получаем то, что нужно.

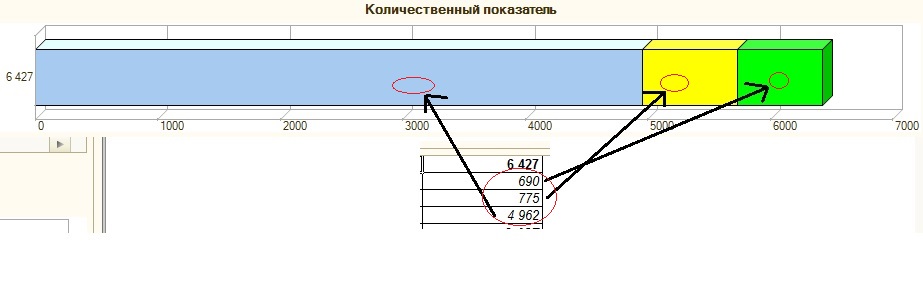

Однако тестирование отчета довольно быстро показывает, что базовое значение корректно работает только тогда, когда в роли доминанты выступает Серия 1. Если же в первой точке значение по Серии 1 будет маленьким, а значение по Серии 2 или по любой другой серии, отличной от первой, будет большим, то мы получим примерно такой эффект:
Мне не удалось найти способ выводить накопительную гистограмму в нормализованном относительно минимального значения виде. После общения с разработчиками выснилось, что действительно, базовое значение считается всегда относительно Серия 1. Получается, что статическое задание серий в Конфигураторе - практически бесполезная фича, нужно программно анализировать значения серий перед выводом гистограммы и переназначать как Серия 1 ту, которая в первой точке имеет максимальное значение.
На партнерской конференции этот вопрос (неработающие свойства Минимальное и МаксимальноеЗначение) поднимался неоднократно, но воз и ныне там. Возможно не хватает настойчивости пользователей, которые довольно редко работают с диаграммами в 1С.
Почему редко? Потому что следующая ошибка ясно показала, насколько серьезные баги встречаются в механизме диаграмм 1С. Будь такого уровня баг в механизме расчета зарплаты или при работе СКД – его бы в момент вычислили.
Воспроизводится он очень просто.
Проблема 6. Делаем макет из нескольких горизонтальных секций. В каждой помещаем 2-3 диаграммы. Все это выводим в табличный документ, заполняя значения диаграмм программно. И вдруг видим, что исчезают подписи к горизонтальной шкале одной из диаграмм. В отладчике видим, что в заполненной области макета имена точек есть, но после выполнения метода
ТабДок.Вывести(Область1);
в ТабДок попадает диаграмма уже без имен точек. Ошибка «гуляет» от диаграммы к диаграмме, но воспроизводится стабильно. По крайней мере, на релизе 8.2.17.
Пришлось написать кусок кода, который повторно обходит Рисунки в итоговом табличном документе и устанавливает правильные имена точек. Чем-то напоминает древний баг платформы 7, когда значение переменной присваивалось только со второго-третьего раза.
Проблема 7.
Невозможно вывести в Excel прозрачную диаграмму 1С. У диаграммы 1С есть свойство "Прозрачный фон" и его можо использовать при выводе в табличный документ. Но при экспорте в Excel диаграммы 1С заменяются на картинки, причем непрозрачные.
Пытался средствами 1С произвести подмену диаграммы прозрачной картинкой. У диаграммы есть метод ПолучитьКартинку().
Далее через выгружал BMP-файл в двоичные данные (можно в файл) и создавал конструктором новый объект Картинка. Если при создании картинки из источника установить второй параметр в Истина, то рисунок превратится в прозрачный. А прозрачный рисунок можно экспортировать в Excel, если РазмерРисунка=ИзменятьПропорционально.
Но вот незадача - подобная конвертация сильно искажает исходную диаграмму и практического смысла не имеет:
Но в целом инструмент полезный и довольно многофункциональный. Не ленитесь его использовать – и ваши отчеты будут выглядеть очень наглядно.
Что касается решения моей конкретной задачи, то в итоге я взял, да и нарисовал все диаграммы прямо в Excel. И все получилось.
Библиотеку отрисовки диаграмм в Excel вы можете взять из моей статьи тут:
