Добавление произвольной картинки (факсимиле, виза, подпись и т.д.) в шаблон документа (Microsoft Word doc., docx.) для конфигурации 1С: Документооборот 2.1 с минимальными изменениями в конфигурации

28.02.17

Разработка - Работа с интерфейсом

В данном примере представлен небольшой сниппет для добавления картинок (подписи, визы, факсимиле) к шаблону документа (Microsoft Word doc., docx.) в системе 1С: Документооборот 2, используя типовую функцию вставки штрихкода.

Внимание! Эта публикация предназначена для начинающих разработчиков/программистов как пример использования типовых процедур и функций входящих в БСП.

В данном примере приведенный фрагмент кода добавлен в процедуру

 ПослеЗаписиНаСервере()

после блока, в котором выполняется типовая вставка штрихкода и автоматическое заполнение шаблонов. Картинка забирается из справочника "Файлы" по привязке к конкретному пользователю, который является отвественным лицом на текущую дату для организации, указанной в документе (в данном примере  - ВнутреннийДокумент).

Непосредственно код:

Если Приемник.ВладелецФайла.Шаблон.ВидДокумента = Справочники.ВидыВнутреннихДокументов.НайтиПоНаименованию("Распоряжение") ИЛИ
    Приемник.ВладелецФайла.Шаблон.ВидДокумента = Справочники.ВидыВнутреннихДокументов.НайтиПоНаименованию("Приказ по общей деятельности предприятия") Тогда
    ДанныеОШтрихкоде = ШтрихкодированиеСервер.ПолучитьДанныеДляВставкиШтрихкодаВОбъект(Приемник);
    МассивСвойств = Новый Массив;
    МассивСвойств.Добавить(ПланыВидовХарактеристик.ДополнительныеРеквизитыИСведения.НайтиПоНаименованию("Файл подписи"));
    ОтветственноеЛицо = РаботаСОрганизациями.ПолучитьОтветственноеЛицо("Руководитель", Объект.Организация, ТекущаяДата());
    Если ЗначениеЗаполнено(ОтветственноеЛицо) Тогда
        Результат = УправлениеСвойствами.ПолучитьЗначенияСвойств(ОтветственноеЛицо, Истина, Ложь,МассивСвойств);
        Если Результат.Количество() > 0 Тогда
            ДвоичныеДанныеКартинки = РаботаСФайламиВызовСервера.ПолучитьДвоичныеДанныеФайла(Результат[0].Значение.Ссылка);
            Попытка
                ШтрихкодированиеКлиентСервер.ВставитьШтрихкодВместоТэга(Приемник.Ссылка,
                "ВставитьИзображениеПодписи",
                Ложь,
                ДвоичныеДанныеКартинки,
                ДанныеОШтрихкоде.ДвоичныеДанныеФайла,
                ДанныеОШтрихкоде.Расширение,
                ДанныеОШтрихкоде.ФайлРедактируется,
                ДанныеОШтрихкоде.ИзменениеФайловMSWordТолькоНаСервере,
                10);
            Исключение
            КонецПопытки;
        КонецЕсли;
    КонецЕсли;
КонецЕсли;

Фрагмент представлен как есть, без рефакторинга. Если кому-то захочется оформить через свою функцию в общем модуле, пожалуйста.

Логика:

  1. Сначала проверяем условие, для каких видов документов будет выполняться данный код
  2. Получаем пользователя, который является действующим ответственным лицом для указанной в документе организации
  3. Получаем значение дополнительного реквизита с  наименованием "Файл подпись" у найденного пользователя
  4. Вставляем полученную картинку, применяя типовую функцию ВставитьШтрихкодВместоТэга()

P.S.: Последний параметр функции ВставитьШтрихкодВместоТэга определяет высоту картинки.

Документооборот картинка факсимиле попдись doc docx

См. также

Работа с интерфейсом Рабочее место Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Платные (руб)

Богатый редактор картинок 1С предназначен для обработки изображений в режиме «Предприятие», с возможностью РИСОВАТЬ на них. Поддерживается работа как в обычных формах (толстый клиент) так и на управляемых формах (тонкий клиент). Обработка позволяет редактировать как картинки, хранимые в базе, так и графические файлы с диска на файловой системе. Помимо базовых функций (изменение размеров, преобразование формата, обрезание картинки, повороты и т.п.) – редактор имеет богатый набор инструментов для рисования. Доступна функция вставки изображения из буфера обмена. Объект может быть использован: на стороне клиента, на стороне сервера, из внешнего соединения. Обработка будет особенно полезна тем, кто вносит картинки в базу (изображения номенклатуры, фотографии физических лиц и т.п.). Функционал реализуется с использованием JavaScript и бесплатного ПО ImageMagick (без использования внешних компонент).

6000 руб.

16.01.2015    62879    44    59

82

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:ERP Управление предприятием 2 Платные (руб)

Обработка предназначена для создания и управления дашбордами.

2400 руб.

29.06.2020    18734    26    6

41

Работа с интерфейсом Программист Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Россия Платные (руб)

Редактор графов в 1С - внешний отчет, который формирует графы на основе таблицы значений, используя рисунки табличного документа. Есть возможность добавления, редактирования объектов графа и выгрузки результата в таблицу значений.

1500 руб.

06.10.2020    10132    7    7

10

Работа с интерфейсом Программист Стажер Платформа 1С v8.3 Бесплатно (free)

Это инструкция по дизайну форм в среде 1С. Гайд охватывает рекомендации и стандарты для оптимизации пользовательского интерфейса. В гайде содержатся указания по использованию элементов интерфейса, включая как основные, так и продвинутые аспекты. Предоставляются также примеры и антипримеры для наглядного понимания принципов дизайна

20.08.2024    15907    mrXoxot    43

119

Работа с интерфейсом Программист Платформа 1С v8.3 Бесплатно (free)

Пример простого и симпатичного прогресс-бара в динамическом списке, без картинок, используя редактирование запроса.

27.05.2024    6830    smielka    37

100

Работа с интерфейсом Платформа 1С v8.3 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Зарплата и Управление Персоналом 3.x 1С:Управление нашей фирмой 3.0 Бесплатно (free)

Добавьте новогоднего настроения! Расширение создает декорацию в виде гирлянды на некоторых формах объектов.

27.12.2023    14417    882    elcoan    47

117

Инструментарий разработчика Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 Абонемент ($m)

Подходит для создания web-страниц для замены управляемых форм 1С, красивых отчетов, интерфейса мобильного приложения на платформе 1С и для простых страниц веб-сайтов.

2 стартмани

10.04.2023    11783    162    acces969    31

123

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 Абонемент ($m)

"MVC плохо применима в 1С" - познакомьтесь с моделью состояния и, возможно, ваше мнение поменяется! Представленное решение является эволюционным развитием идеи реализации MVC для 1С. В новой версии добавлены DSL для описания модели состояния, а также параметризация свойств параметров и элементов формы.

1 стартмани

05.07.2022    5474    kalyaka    6

33
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. surem 20.12.18 09:44 Сейчас в теме

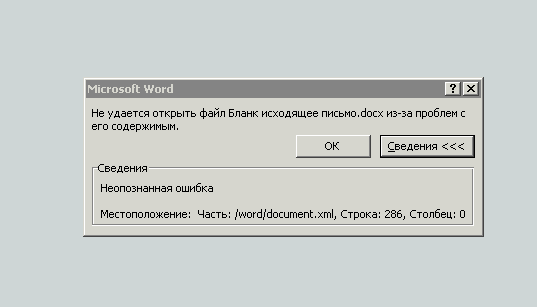

Спасибо большое за статью. У меня возникает неизвестная ошибка. Отключила макросы с уведомлением. Когда открываю файл без 1С, то все нормально. Через 1С возникает опять неизвестная ошибка.
