[Механизм интерфейса] Свой флажок (чекбокс)

31.08.20

Разработка - Работа с интерфейсом

+176 –2
Создадим свой флажок для интерфейса, используем простой универсальный алгоритм.

Скачать файл

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование SM По подписке [?] Купить один файл
[Механизм интерфейса] Свой флажок (чекбокс):
.cf 108,25Kb
34
34
1 SM
Скачать Купить за 1 850 руб.

Добрый день, Коллеги!

Проблема

При разработке очередного интерфейса испытал удивление. Оказывается стандартный платформенный флажок никак не увеличивается в размерах.

Согласитесь это некрасиво. Нужно искать решение.

Решение

Разработал универсальный алгоритм, который позволил по другому посмотреть на чекбокс и значительно улучшить дизайн будущего интерфейса.

Описание решения

Алгоритм использует некую зашифрованную логику в названии элементов и в их количестве, обо всём по порядку. Рассмотрим на примере ответа на вопрос (работа которого, продемонстрирована выше).


 Развернуть описание



Варианты

Теперь понятно, что мы не ограничены в стиле флажка от платформенной версии. Теперь мы можем самостоятельно определять дизайн будущего интерфейса. Варианты использования не ограничиваются примером выше, это может быть и привычный флажок, может быть переключатель, да что угодно, что принимает состояние ДА и НЕТ – пусть хоть смайл.

Пример

К публикации прилагаю конфигурацию с готовым исполнением алгоритма и как бонус – полностью программное создание элементов формы. Все элементы формы генерируются в момент запуска. Результат таких форм показан выше в публикации. А ниже демонстрирую, что есть в конфигурации.

Для работы примера скачиваемого из публикации необходима платформа не ниже 8.3.14.1694

PS:

Можно пойти дальше и создать чекбоксы с тремя состояниями, и даже свои кнопки. Но стоит заметить, что нет возможности фиксации на данных декорациях курсора, это важный и неприятный нюанс.

Всем удачного кодинга!





//+++ Обновление публикации от 31.08.2020 г.

//     Посмотрите новую статью "Динамическое формирование интерфейса"

//--- Обновление публикации от 31.08.2020 г.

UX UI дизайн интерфейс флажок чекбокс checkbox программное создание элемента формы

+176 –2

См. также

Управление дашбордами

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:ERP Управление предприятием 2 Платные (руб)

Обработка предназначена для создания и управления дашбордами.

2400 руб.

29.06.2020    17678    24    6

38
Табло очереди заказов на экран телевизора

WEB-интеграция Работа с интерфейсом Пользователь Платформа 1С v8.3 1С:Розница 2 Платные (руб)

Связка из веб-приложения и расширения для 1С: Розница 2.3.

3600 руб.

29.04.2022    13132    2    10

13
Настройки управляемых форм (списков, объектов), заполнение реквизитов по условиям, контроль заполнения, доступ [Расширение]

Работа с интерфейсом Платформа 1С v8.3 Управляемые формы 1С:Управление торговлей 11 Россия Платные (руб)

Настройки упр.форм (списков, объектов), заполнение реквизитов по условиям, контроль заполнения, условное оформление, доступ.

2000 руб.

20.02.2018    20233    24    20

39
Прогресс-бар в поле динамического списка

Работа с интерфейсом Программист Платформа 1С v8.3 Бесплатно (free)

Пример простого и симпатичного прогресс-бара в динамическом списке, без картинок, используя редактирование запроса.

27.05.2024    5467    smielka    37

96
Новогоднее оформление для 1С

Работа с интерфейсом Платформа 1С v8.3 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Зарплата и Управление Персоналом 3.x 1С:Управление нашей фирмой 3.0 Бесплатно (free)

Добавьте новогоднего настроения! Расширение создает декорацию в виде гирлянды на некоторых формах объектов.

27.12.2023    12514    789    elcoan    47

110
Конструктор HTML, CSS и javascript

Инструментарий разработчика Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 Абонемент ($m)

Подходит для создания web-страниц для замены управляемых форм 1С, красивых отчетов, интерфейса мобильного приложения на платформе 1С и для простых страниц веб-сайтов.

2 стартмани

10.04.2023    10697    158    acces969    31

120
Модель состояния для MVC

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 Абонемент ($m)

"MVC плохо применима в 1С" - познакомьтесь с моделью состояния и, возможно, ваше мнение поменяется! Представленное решение является эволюционным развитием идеи реализации MVC для 1С. В новой версии добавлены DSL для описания модели состояния, а также параметризация свойств параметров и элементов формы.

1 стартмани

05.07.2022    4631    kalyaka    6

32
Условное оформление формы в пользовательском режиме 1С (управление видимостью и доступностью элементов форм)

Работа с интерфейсом Платформа 1С v8.3 Платные (руб)

Подсистема условного оформления элементов форм (далее подсистема) предназначена для настройки оформления элементов форм (видимость, доступность, цвет фона, цвет текста и прочее) в пользовательском режиме 1С. Также подсистему возможно использовать для ограничения доступа к реквизитам формы для определенных пользователей (или групп пользователей).

6000 руб.

18.01.2022    9388    1    2

6
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. RustIG 1721 09.08.19 12:56 Сейчас в теме
(0) круто! интересно!
criptid; DrAku1a; TreeDogNight; Interrupted; rpgshnik; +5 – Ответить
4. rpgshnik 3753 09.08.19 13:19 Сейчас в теме
(1) спасибо 👍
Interrupted; +1 – Ответить
2. Serg_Tangatarov 108 09.08.19 12:59 Сейчас в теме
Очень неплохо, спасибо за идею, возьмем на вооружение
DrAku1a; Interrupted; rpgshnik; +3 – Ответить
5. rpgshnik 3753 09.08.19 13:20 Сейчас в теме
(2) пожалуйста 👍
Interrupted; +1 – Ответить
3. m_aster 112 09.08.19 13:04 Сейчас в теме
Красиво! Только нравится и нравятся пишутся без мягкого знака.
UnashevRM; Maxanamoon; DrAku1a; PLAstic; товарищ Ын; TreeDogNight; WellMaster; Interrupted; maksa2005; Lapitskiy; papche; Comrade88; shard; CyberCerber; d_neon; chebser; Fragster; Kirill_K; +18 –3 Ответить
6. rpgshnik 3753 09.08.19 13:20 Сейчас в теме
Ок, позже поправлю
DrAku1a; Interrupted; +2 – Ответить
12. m_aster 112 09.08.19 16:56 Сейчас в теме
(6)
Чтобы было уже все красиво и по взрослому)
Interrupted; rpgshnik; +2 – Ответить
13. rpgshnik 3753 09.08.19 17:17 Сейчас в теме
(12) 😆👍
Interrupted; +1 – Ответить
7. DTS2014 09.08.19 13:21 Сейчас в теме
Так себе статья...
+ – Ответить
8. vik070777 285 09.08.19 13:28 Сейчас в теме
Спасибо весьма интересно
Interrupted; rpgshnik; +2 – Ответить
9. Fragster 1144 09.08.19 14:22 Сейчас в теме
ОФФ: http://tsya.ru
+ – Ответить
10. Fragster 1144 09.08.19 14:33 Сейчас в теме

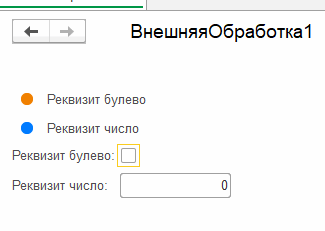

Ну и да, у меня получилось с реквизитом, элементом типа картинка и картинкой-коллекцией в пару строк (код для обычного флажка и трех состояний):

&НаКлиенте
Процедура РеквизитБулевоНажатие(Элемент, СтандартнаяОбработка)
	РеквизитБулево = Не РеквизитБулево;
	СтандартнаяОбработка = Ложь;
КонецПроцедуры

&НаКлиенте
Процедура РеквизитЧислоНажатие(Элемент, СтандартнаяОбработка)
	РеквизитЧисло = (РеквизитЧисло + 1) % 3;
	СтандартнаяОбработка = Ложь;
КонецПроцедуры
Показать
Прикрепленные файлы:
Merkalov; criptid; TreeDogNight; Bessondo; RustIG; acanta; rpgshnik; CyberCerber; +8 – Ответить
16. rpgshnik 3753 09.08.19 18:49 Сейчас в теме
(10) если один к одному то да. А если заранее не известно сколько вариантов ответов будет... Один или одиннадцать. После ещё нужно получить результат ответа. Тут уже двух строчек мало будет 🙂
Interrupted; RustIG; +2 – Ответить
37. Fragster 1144 14.08.19 16:39 Сейчас в теме
(16)
) если один к одному то да. А если заранее не известно сколько вариантов ответов будет... Один или одиннадцать. После ещё нужно получить результат ответа. Тут уже двух строчек мало будет 🙂

Ну, генерация по одному элементу управления на реквизит всяко проще групп страниц (или что там предлагается)
PLAstic; +1 – Ответить
11. Synoecium 782 09.08.19 15:22 Сейчас в теме
Оригинально и просто. Спасибо за статью
Interrupted; rpgshnik; +2 – Ответить
23. Yashazz 4763 11.08.19 10:14 Сейчас в теме
(11) Оригинально? Хм. Очевидная же вещь.
+ – Ответить
26. Synoecium 782 11.08.19 17:51 Сейчас в теме
(23) оригинально в том плане, что вместо борьбы с типовым флажком используется обходной механизм. В 1с многое приходится делать неочевидным образом, чтобы выглядело и работало по-человечески, поэтому я одобряю такие заметки - они расширяют возможности.
TuneSoft; PLAstic; TreeDogNight; SergeyTerentyev; kuzyara; fd13; Interrupted; rpgshnik; +8 – Ответить
14. mvxyz 325 09.08.19 17:55 Сейчас в теме
Красиво. Спасибо за статью.
Interrupted; rpgshnik; +2 – Ответить
15. Brawler 457 09.08.19 17:58 Сейчас в теме
Надеюсь это не будет применяться на практике.
Почему?
Боюсь зоопарка интерфейсов.
wild83; +1 – Ответить
17. Craig 275 09.08.19 22:41 Сейчас в теме
(15) У меня был заказчик, которых хотел с нуля свою конфигурацию. Но от платформы 1с отказался по причине - "Стремно, один интерфейс на все, даже дизайнер не поможет..."
TreeDogNight; rpgshnik; +2 – Ответить
18. Brawler 457 09.08.19 23:31 Сейчас в теме
(17) Вам шашечки нужны или ехать?
В плане интерфейса 1С очень удачно сделана и все в ней унифицировано выглядит, функционально, что есть огромный плюс.
8.3.15 так вообще еще краше стала, ну или по крайней мере новый свежий глоток воздуха.
Да есть к чему стремиться и 1С вносит все больше, и больше изменений, но все это не так просто и всегда нужно держать баланс чтобы можно было все возможности мультиплатформенно реализовать и везде одновременно, отсюда и черепаший темп разработок, но так ли нужна гонка?
Потом, если дикую расцветку хочется сделать, так уже анонсированы возможности по корпоративным стилям, можно желтое превратить в зеленое и радоваться.
Умиляют те же программисты Delphi, которые без огромных библиотек разных кнопочек жить не могут, и понимаешь, что люди сидят кнопочки рисуют на формочках, а не бизнес логику пишут.
Кнопочки разноцветные нужны ну допустим в программе проведения тестирования к примеру или в игрушках разных (это уже не тема 1С), да и там свои подходы к рисованию GUI имеются и свои фраймворки.

Зоопарк кнопочек в интерфейсе ЗЛО, пользователи и так не шибко квалифицированные, ко всему привыкают сложно, а если каждое окно будет "произведением искусства", то бедолаги вообще ноги протянут.
TreeDogNight; tsmult; Yashazz; bulpi; +4 – Ответить
19. rpgshnik 3753 10.08.19 03:50 Сейчас в теме
(18)
а если каждое окно будет "произведением искусства"

Окно должно быть таким, чтобы "бедолаги" не говорили "Вася, а где инструкция к этой чудесной 1С", по этому окно быть должно произведением дизайна.
TreeDogNight; +1 – Ответить
21. Craig 275 10.08.19 12:06 Сейчас в теме
(18) Да в том то и дело, когда мне озвучил заказчик - что не хочет делать на 1с, я был полон возмещения и негодования. Зоопарк плохо, требования не правильные и вообще это не проектная технология 1с ...

Спустя год я поработал с битриксом 24, амосрм, джасткликом, клиент банками от Тинькова, Открытия, Альфыбанка и понял что 1с пока не может удовлетворить потребность заказчика. И та задача которая была у заказчика, лучше реализовать на другой платформе. К слову задача была создать управленческую программу для инфобизнеса (облако, красиво, просто). А так как с программой должны будут работать "творческие личности предприниматели" то и требования к программе были дизайнерские.

Пока у всех в головах 1С = Бухгалтерия, а бухгалтерия - это унылая стандартизация процессов.

P.S. Что касается "шашечки" - 1С это и есть шашечки. (Требование к оформлению НСИ, документов, отчетов, данных в системе, стандартизация кодирования, СППР и т.д.). А поехать можно и на другой платформе.
TreeDogNight; rpgshnik; +2 –1 Ответить
20. RustIG 1721 10.08.19 09:17 Сейчас в теме
(17) если ребенок съел кошачью еду, это проблема кошки, а не ребенка :)
acanta; +1 – Ответить
22. Craig 275 10.08.19 12:09 Сейчас в теме
(20) Первоисточник звучит немного по другому: "Третий ребёнок - если съел кошачий корм, то это проблемы кота"
+ – Ответить
24. Yashazz 4763 11.08.19 10:17 Сейчас в теме
Ровно ничего интересного и оригинального. Очевидно напрашивающиеся решения, такие, как эмулировать "красоту" декорациями или хтмл-формой внутри 1С-формы - были ещё хз когда. Я так ещё лет 8 назад делал "круглые кнопки" в УФ и обычных формах. А теперь, когда даже в типовых конфах проскальзывают попытки это делать (например, элементы контактной информации) - и вовсе скучно.
Разве что, могу отметить, сделано достаточно аккуратно.
+ – Ответить
25. Yashazz 4763 11.08.19 10:22 Сейчас в теме
А вообще, "детская" болезнь наворотить всяких бантиков и плюшек со временем проходит. Потому что есть стандарт, к которому люди привыкают; есть вопросы психологии восприятия, которые влияют, и есть приоритет важности разработки, где интерфейс на энном месте (ну если вам только не попался клиент-придурок, которому именно шашечки). Так что порисуют-порисуют такие, а потом возвращаются в нормальный штатный вариант.

Меня тут попросили воспользоваться стилями в "Такси", ну сделал, поработали месяца два и попросили вернуть всё обратно)
+ – Ответить
27. script 128 11.08.19 22:11 Сейчас в теме
Какой капец. В 2019 году чтобы сделать нормальный чек бокс в 1С, нужно писать кучу кода, и играться с видимость элементов и картинок. Это просто позор какой-то. И не нужно здесь писать про унифицированность. Унифицированность в интерфейсах должно быть личным делом дизайнера интерфейса, а не 1С.
ixijixi; Seaflame; PLAstic; weeff; TreeDogNight; zhuravlev_as; 7OH; rpgshnik; +8 – Ответить
38. lmnlmn 69 21.01.20 13:19 Сейчас в теме
(27) Это вы еще с деревьями на управляемой форме не работали - тут очень мало кода))
Merkalov; RustIG; +2 – Ответить
28. dandykry 10 12.08.19 08:53 Сейчас в теме
Правильно ли я понимаю:
При изменении картинки, происходит контекстный серверный вызов?
Все картинки нужно хранить в конфигурации/расширении?

Думаю проще было сделать через ascii таблицу. Там куча галочек и квадратиков. Вышло бы просто текстом. 1с это ест. Цвет и стиль заменить не проблема.

Правда вроде изменение заголовка у элемента тоже вызывает контекстный вызов сервера (точно не помню)
Silenser; TreeDogNight; dabu-dabu; Yashazz; +4 – Ответить
29. Yashazz 4763 12.08.19 10:47 Сейчас в теме
(28) вот, здравый подход. И насчёт вызова сервера - 1С к счастью этим наконец занялась и убирает ненужные вызовы, может, нет уже в новых релизах.
+ – Ответить
30. rpgshnik 3753 12.08.19 11:13 Сейчас в теме
(28) Картинка не меняется, выводиться - две картинки сразу. Управление происходит видимостью элементов.
+ – Ответить
32. dandykry 10 12.08.19 12:09 Сейчас в теме
(30) Идея хорошая, я не критикую)
Я писал библиотеку по динамическому изменению формы (реквизиты элементы команды) и прошелся по граблям) В простых формах работает на ура и сделать программно красиво получается, но когда форма содержит много данных, то все очень медленно.

Например даже такая вещь http://prntscr.com/oriuiv работает быстро, если это текст, и колоссально медленно, если к наименованию выводить картинки (почти одинаково, что получить все картинки сразу, что запрашивать их только для отображаемых)
+ – Ответить
33. rpgshnik 3753 12.08.19 18:02 Сейчас в теме
(32) спасибо проверю на практике
+ – Ответить
31. VmvLer 12.08.19 11:37 Сейчас в теме
я раньше(лет 10 назад) собирал всякие картинки и рюшки.
потом понял, что глупо соревноваться в фантазии с разработчиками и выбросил все.
юзаю типовые и наверняка они(головные) стырят идею и впилят че-нить подобное, если за это будут платить.
+ – Ответить
34. user621724_Dimav1979 408 12.08.19 21:59 Сейчас в теме
Красота! А администратор 1с понять не может, куда ресурсы сервера уходят и почему система однажды колом встала.
За творчество +
Silenser; sam271091_m; +2 –1 Ответить
39. Silenser 610 21.01.20 16:58 Сейчас в теме
(34) Это да, изменение видимости приводит к серверному вызову и чем сложнее форма, тем больше будет загружен сервер :(
+ – Ответить
40. kalyaka 1087 04.04.20 16:54 Сейчас в теме
(39) (29)
изменение видимости приводит к серверному вызову
У меня на платформе 8.3.16.1148 изменение видимости картинки не приводит к серверному вызову
+ – Ответить
35. user1202776 13.08.19 14:11 Сейчас в теме
только на управляемых форма работает?
+ – Ответить
36. rpgshnik 3753 14.08.19 04:14 Сейчас в теме
(35) представленный алгоритм да
+ – Ответить
41. kalyaka 1087 04.04.20 17:03 Сейчас в теме
нет возможности фиксации на данных декорациях курсора
Если попробовать такой код:
&НаКлиенте
Процедура НажатьЧекБокс(НомерЧека)
...
	//  Сохранение фокуса на декорации
	Если ТекущиеСостояние Тогда
		ЭтаФорма.ТекущийЭлемент = Элементы[ИмяЧека + Строка(НомерЧека)];
	Иначе
		ЭтаФорма.ТекущийЭлемент = Элементы[ИмяЧека + Строка(НомерЧека) + "а"];
	КонецЕсли;
КонецПроцедуры
Показать
, то курсор останется на нажатой декорации. Вы про это писали?
rpgshnik; +1 – Ответить
42. rpgshnik 3753 05.04.20 07:22 Сейчас в теме
(41) да, спасибо
+ – Ответить
43. ITSun 23.07.20 10:17 Сейчас в теме
Красивая наработка для интерфейса:) +
rpgshnik; +1 – Ответить
44. Lancelot-2M 115 01.09.22 12:19 Сейчас в теме
Анафема на это графоманство)))))))))))))))))))
+ – Ответить
Оставьте свое сообщение
