GraphViz1С: внешняя компонента 1С Native API для построения графов

22.12.20

Разработка - Разработка внешних компонент

Внешняя компонента Native API для Windows с исходными кодами на C++ для построения графов посредством библиотеки GraphViz. Граф строится на основании текстового описания в формате dot. Реализован экспорт в большинство графических форматов. Поддерживаются версии платформы от 8.3.14 и выше до 8.3.18.

Скачать файлы

Наименование Файл Версия Размер
GraphViz1С.epf
.epf 1,71Mb
135
.epf 2.44.2.66 1,71Mb 135 Скачать бесплатно
GraphViz1C.zip
.zip 87,83Kb
93
.zip 2.44.2.66 87,83Kb 93 Скачать бесплатно

Ранее на Инфостарте уже публиковались внешние компоненты для построения графов на основе библиотеки GraphViz. Предлагаемая реализация выгодно отличается от них тем, что исходный код внешней компоненты доступен и поддерживается 64х битная версия клиента 1С.

Вот пример описания графа в формате dot.

digraph {
  node[shape=none label=""]
  edge[penwidth=2 color="darkgreen"]
  Команда[image="img/team.png"]
  Заказчик[image="img/businessman.png"]
  Программист[image="img/programmer.png"]
  Фрилансер[image="img/freelance.png"]
  Секретарь[image="img/secretary.png"]
  Техник[image="img/technician.png"]
  Механик[image="img/mechanic.png"]
  Сервер[image="img/server.png"]
  Заказчик -> Команда -> Программист
  Команда -> Секретарь
  Команда -> Фрилансер
  Механик -> Сервер
  Техник -> Сервер
}

Внешняя компонента допускает использование картинок для визуализации вершин графа и поддерживает метки в формате HTML. Рекомендуется использовать для экспорта формат картинок SVG, также доступны графические форматы BPM, GIF, PNG, JPEG, TIFF и другие. Полный список поддерживаемых форматов можно получить вызвав соответствующий метод компоненты.

Ниже пример программного кода для асинхронного подключения компоненты. Вас может смутить, что что для подключения компоненты используется уникальный идентификатор. Этот лайфхак полезен при разработке и тестировании, потому что позволяет избежать конфликта при подключении различных версий одной компоненты.

&НаКлиенте
Перем ИдентификаторКомпоненты, ВнешняяКомпонента;

&НаСервере
Процедура ПриСозданииНаСервере(Отказ, СтандартнаяОбработка)
	ОбработкаОбъект = РеквизитФормыВЗначение("Объект");
	МакетКомпоненты = ОбработкаОбъект.ПолучитьМакет("GraphViz1C");
	АдресКомпоненты = ПоместитьВоВременноеХранилище(МакетКомпоненты, УникальныйИдентификатор);
КонецПроцедуры

&НаКлиенте
Процедура ПриОткрытии(Отказ)
	ИдентификаторКомпоненты = "_" + СтрЗаменить(Новый УникальныйИдентификатор, "-", "");
	ВыполнитьПодключениеВнешнейКомпоненты(Истина);
КонецПроцедуры

&НаКлиенте
Процедура ВыполнитьПодключениеВнешнейКомпоненты(ДопПараметры) Экспорт
	НачатьПодключениеВнешнейКомпоненты(
		Новый ОписаниеОповещения("ПодключенаВнешняяКомпонента", ЭтаФорма, ДопПараметры),
		АдресКомпоненты, ИдентификаторКомпоненты, ТипВнешнейКомпоненты.Native);
КонецПроцедуры

&НаКлиенте
Процедура ПодключенаВнешняяКомпонента(Подключение, ДополнительныеПараметры) Экспорт
	Если Подключение Тогда
		ВнешняяКомпонента = Новый("AddIn." + ИдентификаторКомпоненты + ".GraphViz1C");
	ИначеЕсли ДополнительныеПараметры = Истина Тогда
		НачатьУстановкуВнешнейКомпоненты(
			Новый ОписаниеОповещения("ВыполнитьПодключениеВнешнейКомпоненты", ЭтаФорма, Ложь),
			АдресКомпоненты);
	КонецЕсли;
КонецПроцедуры

Для генерации картинки графа используется метод Сформировать, который принимает на вход двоичные данные, либо строку с описанием графа. Метод возвращает картинку в виде двоичных данных или строку с текстом ошибки.

&НаКлиенте
Процедура СформироватьКартинку(Команда)
	ДвоичныеДанные = Новый ДвоичныеДанные(ИмяФайла);
	ОписаниеОповещения = Новый ОписаниеОповещения("ПолученаКартинка", ЭтаФорма);
	ВнешняяКомпонента.НачатьВызовСформировать(ОписаниеОповещения, ДвоичныеДанные, "svg", "dot");
КонецПроцедуры

&НаКлиенте
Процедура ПолученаКартинка(РезультатВызова, ПараметрыВызова, ДополнительныеПараметры) Экспорт
	Если ТипЗнч(РезультатВызова) = Тип("ДвоичныеДанные") Тогда
		АдресКартинки = ПоместитьВоВременноеХранилище(РезультатВызова, УникальныйИдентификатор);
	ИначеЕсли ТипЗнч(РезультатВызова) = Тип("Строка") Тогда
		Сообщить("ОШИБКА: " + РезультатВызова);
	КонецЕсли;
КонецПроцедуры

К сожалению, библиотека GraphViz больше не поддерживает экспорт в формат Microsoft Visio. Прилагаемая внешняя обработка дополнительно содержит пример экспорта простого графа в приложение Microsoft Visio через вызов методов COM-объекта Visio.Application. Возможно вам придется доработать его самостоятельно. Можете взять его за основу.

Чтобы получить статическую сборку библиотеки GraphViz пришлось скорректировать её исходный код, преимущественно исправить файлы CMakeLists.txt. Также потребовалось статическая сборка библиотеки Expat для поддержки меток в формате HTML. Полностью вся сборка внешней компоненты, примера обработки и публикация релиза осуществляется автоматизированно посредством облачного сервиса AppVeyor. Вы можете посмотреть как это делается во всех подробностях.

Исходный код внешней компоненты выложен на GitHub: https://github.com/lintest/GraphViz1C

GraphViz

См. также

Медиадисплей. Рекламный информационный монитор для покупателя.

Разработка внешних компонент POS терминал Рабочее место Розничная торговля Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Управление торговлей 10 1С:Розница 2 1С:Управление нашей фирмой 1.6 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х Розничная и сетевая торговля (FMCG) Рестораны, кафе и фаст-фуд Реклама, PR и маркетинг Управленческий учет Платные (руб)

Монитор покупателя может отображать текущую покупку на кассовом месте, показывать видеорекламу, баннеры, во время простоя разворачивать рекламу на весь экран. Можно использовать в качестве графического меню-борда в кафе и видеовывески. Управление выводом на телевизор через hdmi-приставку на базе Windows или Android. В качестве устройства отображения можно использовать Android-планшеты, фоторамки с Android, монитор любого Windows-компьютера, доступного по сети. Настраивается ЛЮБОЙ ДИЗАЙН экрана!

16800 руб.

30.05.2017    52105    34    69

43

Внешняя компонента для сканирования (замена TWAIN-компоненты БСП) (Native Win 32/64)

Разработка внешних компонент Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Внешняя компонента позволяет работать c TWAIN-совместимым оборудованием (сканерами, камерами) . Полностью совместима со стандартной TWAIN-компонентой из БСП и может применяться как ее замена без изменения вызовов, при этом может работать с 64-разрядной платформой, а так же имеет расширенную функциональность, например, сохранение результата непосредственно в PDF без использования сторонних утилит. Прекрасно работает на сервере, тонком клиенте и веб-клиенте (проверена работа в браузерах Google Chrome, Mozilla Firefox и Microsoft Internet Explorer).

2400 руб.

12.05.2020    26244    131    99

83

Внешняя компонента для подключения 1С к телефонии Asterisk

Разработка внешних компонент Телефония, SIP Платформа 1С v8.3 Конфигурации 1cv8 Россия Платные (руб)

Внешняя компонента выполнена по технологии Native API для 1С 8.х, обеспечивает доступ к программным АТС Asterisk (FreePBX, Elastix) через AMI интерфейс. Через него можно управлять многими функциями Asterisk (определение номеров, перевод звонков, набор телефона и т. д.)

2400 руб.

04.05.2018    44977    117    64

60

Внешняя компонента печати PDF (Native Win 32/64)

Разработка внешних компонент Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Внешняя компонента позволяет печатать PDF файлы непосредственно из 1С, не используя при этом сторонних программ. Прекрасно работает на сервере, тонком клиенте и веб-клиенте. Основана на проекте PDFium из состава проекта Chromium/Chrome

1500 руб.

17.09.2018    35081    104    123

111

Мастер создания внешних компонент 1С (технология COM) для DELPHI 6/7/8/2005/2006/2007/2008/2010/XE/XE2/XE3

Разработка внешних компонент Платформа 1С v8.3 Платные (руб)

Средство для сверхбыстрой разработки внешних компонент 1С:Предприятия 7.7 и 8 по технологии COM на всех версиях DELPHI, начиная с 6.

2000 руб.

28.03.2013    54000    35    14

68

QR-код с логотипом компании (обычная и управляемая форма)

Разработка внешних компонент Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Платные (руб)

Как известно, стремление сделать свою рекламную продукцию запоминающейся и выделяющейся — верный путь к успеху. Сегодня, мы поговорим с вами о том, что можно сделать с обычным черно-белым QR-кодом, чтобы он стал более живым и привлекательным. Если вам не терпится попробовать сделать QR-код с логотипом компании, то эта обработка для вас!

2400 руб.

22.06.2016    30840    4    4

8

Внешняя компонента 1С и С++. Продолжаем разговор.

Разработка внешних компонент Платформа 1С v8.3 Бесплатно (free)

А давайте запилим 8.3.26 до релиза, или оповещение с сервера...

19.02.2024    4039    starik-2005    28

52

Внешние компоненты 1С и язык C++

Разработка внешних компонент Механизмы платформы 1С Платформа 1С v8.3 Бесплатно (free)

Некоторые практические аспекты создания внешних компонент на языке С++ для платформы 1С 8.3++.

26.01.2024    4781    starik-2005    32

39
Комментарии
В избранное Подписаться на ответы Сортировка: Древо развёрнутое
Свернуть все
1. SerVer1C 748 22.12.20 10:00 Сейчас в теме
Интересное решение. Было бы практично, если бы вы добавили возможность построение графа на основании 1с-ного дерева.
5. kandr 204 26.12.20 01:32 Сейчас в теме
(1) Мне потребовалась внешняя компонента, которая бы поддерживала 64-х битную версию платформы. В используемой нами конфигурации она применяется для построения отчёта по взаимосвязям между контрагентами, юридическими и физическими лицами. Полагаю, что имея такую компоненту любой программист 1С сможет самостоятельно сделать пример, который строит граф на основании метаданных конфигурации.
2. tormozit 7136 25.12.20 14:54 Сейчас в теме
При клике опознается объект графа?
4. kandr 204 26.12.20 01:23 Сейчас в теме
(2) Нет, сейчас на клик не реагирует, но поскольку это SVG в поле HTML документа, Вы легко сможете подключить свой обработчик нажатия. Вот пример как это делается: https://stackoverflow.com/a/10210322/109870
6. dabu-dabu 289 29.12.20 19:30 Сейчас в теме
(4) С помощью параметра URL можно отрабатывать клики. Например:
ДанныеГрафа = "
|digraph {
|
|node [shape=""box"",style=filled,fillcolor=pink]
|
|node [color=black,fontcolor=black,URL=""https://en.wikipedia.org/wiki/MediaWiki:Gadgets-definition""];
|edge [color=black];
|""MediaWiki:\nGadgets-definition""
|
|node [color=black,fontcolor=black,URL=""https://en.wikipedia.org/wiki/MediaWiki:Gadget-refToolbar.js""];
|edge [color=black];
|""MediaWiki:\nGadget-refToolbar.js"";
|
|""MediaWiki:\nGadgets-definition""->""MediaWiki:\nGadget-refToolbar.js"";
|}";

Далее можно обрабатывать необходимым образом в событии ПриНажатии поля HTML
7. tormozit 7136 29.12.20 19:48 Сейчас в теме
(4) Так я хочу не просто клики обрабатывать, а клики на опознанных объектах графа. Задача проверки попадания точки в полигон и линию - нудная. Поэтому я ожидаю получить ее решение в готовом виде. Хочу например событие "OnElementClick(ElementName)"
8. kandr 204 29.12.20 22:26 Сейчас в теме
(7) Объекты SVG ассоциированы с вершинами графа, задача легко решаема.

Для примера с картинками:

document.querySelectorAll('g.node').forEach(
    node => node.on click = () => alert(node.querySelector('title').innerHTML)
)


только уберите пробел между "on click", который зачем-то вставляет редактор комментариев
3. dabu-dabu 289 25.12.20 18:27 Сейчас в теме
9. alex_pavl 17.09.21 10:27 Сейчас в теме

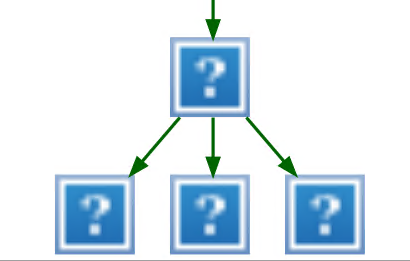

При построении графа с картинками, картинки сначала отображаются, потом перерисовываются вопросительными знаками. В чем может быть причина?
