Красивые и функциональные диаграммы в 1С на основе HTML и JavaScript

26.01.17

Разработка - Инструментарий разработчика

Шаблон для формирования диаграмм в управляемых формах 1С с более широким функционалом в отличие от стандартных диаграмм 1С. Можно формировать диаграммы разных видов.

Файлы

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование Скачано Купить файл
Пример диаграммы на java script
.epf 94,89Kb ver:3
206 3 000 руб. Купить

Подписка PRO — скачивайте любые файлы со скидкой до 85% из Базы знаний

Оформите подписку на компанию для решения рабочих задач

Оформить подписку и скачать решение со скидкой

Вы можете заказать платную доработку или адаптацию этой разработки под вашу конфигурацию на «Бирже заказов».

  • 0% комиссии — оплата напрямую исполнителю;
  • Исполнители любого масштаба — от отдельных специалистов до команд под проект;
  • Прямой обмен контактами между заказчиком и исполнителем;
  • Безопасная сделка — при необходимости;
  • Рейтинги, кейсы и прозрачная система откликов.

 Попытка сделать более функциональный механизм отображения диаграмм в 1С.

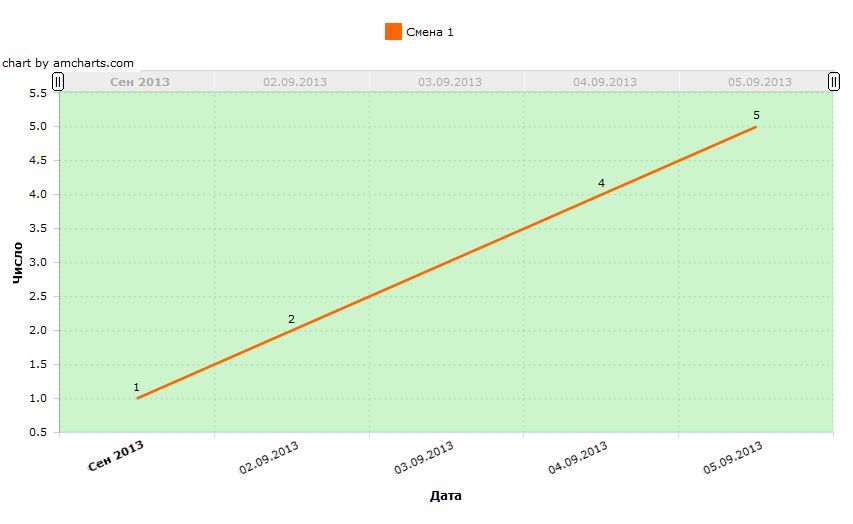

В обработке приведен пример использования функции формирования текста HTML страницы с диаграммами.

Параметры этой функции и есть все настройки.

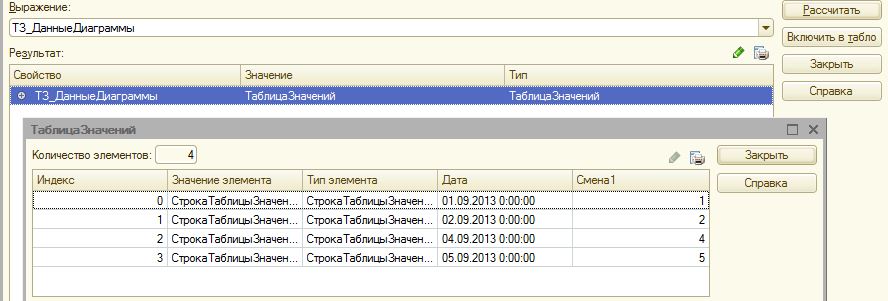

//Функция формрирует строку HTML с диаграммой по входящей таблице значений
//
// Параметры:
//  ТЗ_ДанныеДиаграммы - ТаблицаЗначений,
//	 Заголовки колонок - тект подписи на диаграмме,
//	 Первая колонка - Серии диаграммы,
//	 Вторая и последующие колонки - Точки диаграммы.
//  СтруктураПараметров - Структура:ТипГрафика - Строка.
//				 ТипГрафика. Возможные варианты: "line", "column", "step", "smoothedLine".
//					ЗаголовокОсиОрдинат - Строка;
//					ЗаголовокОсиАбсцисс - Строка;
//					УголПоворотаПодписиОсиАбсцисс - Число;
//					КоличествоТочекДляОтключенияПодписей - Число.
//					 При превышении данного количества точек, отображаеммых на диаграмме, подписи точек отображаться не будут;
//					Залить - Булево.
//					ДлительностьАнимации - Число.
//					 Длительность анимации отрисовки графика в секундах. По умолчанию = 0, т.е. нет анимации.
//					 Анимация притормаживает на больших объемах данных;
//					МаксимумОсиОрдинат -Строка.
//					Ограничении оси ординат сверху;
//					МинимумОсиОрдинат - Строка.
//					 Ограничении оси ординат снизу;
//					Повернуть - Булево.
//					 Поворачивает на 90 градусов диаграмму;
//					ВыделениеОбластиФона - Структура:От - Число.
//									  Значение от которого ничинать выделение фона;
//									 До - Число.
//							                  Значение до которого продолжать выделение фона;
//									 Цвет - Строка.
//									  Цвет выделения фона в формате "#00CC00";
//					ПолосаПрокрутки - Структура:Высота - Число.
//								     Высота полосы прокрутки в пикселях;
//							Цвет - Строка.
//								Цвет текста полосы прокрутки в формате "#00CC00";
//							Легенда - Структура:Позиция - Строка.
//								             Ориентация легенды относительно диаграммы. Варианты: "bottom", "top", "left", "right" and "absolute";
//									    Выравнивание - Строка.
//									     Выравнивание легенды в выбранной "Позиции". Варианты: "left", "center", "right";
//
// Возвращаемое значение:
//  Строка - текст HTML страницы содержащая код диаграммы, для вставки в HTML поле

P.S. Жду конструктивных комментариев)

Спасибо

Вступайте в нашу телеграмм-группу Инфостарт

Диаграмма JavaScript Гистограмма График Отчет Красиво HTML Интерфейс

См. также

Разработка Инструментарий разработчика Групповая разработка (Git, хранилище) Разработчик Платные (руб)

Практический курс по работе с AI-агентами для разработчиков 1С уровня middle и senior, а также тимлидов команд: от постановки задач и передачи контекста до создания расширений, интеграций, MCP-инструментов, тестов и проверки готового решения.

50000 руб.

10.09.2026    14754    126    0

97

Инструментарий разработчика Чистка данных Свертка базы Инструменты администратора БД Системный администратор Разработчик Руководитель проекта 1С:Предприятие 8 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х 1С:Управление нашей фирмой 3.0 Россия Платные (руб)

Инструмент представляет собой обработку для проведения свёртки или обрезки баз данных. Работает на ЛЮБЫХ конфигурациях (УТ, БП, ERP, УНФ, КА и т.д.). Поддерживаются серверные и файловые базы, управляемые и обычные формы, интерфейс 8.5. Может выполнять свертку одновременно в несколько потоков, а также без непосредственного участия пользователя. Решение в Реестре отечественного ПО.

24900 руб.

20.08.2024    84226    435    171

369

Инструментарий разработчика Роли и права Запросы СКД Разработчик Руководитель проекта 1С:Предприятие 8 Платные (руб)

Инструменты для разработчиков 1С 8.3 и 8.5: Infostart Toolkit. Автоматизация и ускорение разработки на управляемых формах. Легкость работы с 1С.

16500 руб.

02.09.2020    286895    1612    423

1220

Инструментарий разработчика Разработка Администрирование веб-серверов Системный администратор Разработчик Аналитик Руководитель проекта 1С 8.3 Платные (руб)

Analyzer 1C сводит выгрузку 1С — основную конфигурацию и все расширения — в единый граф знаний. Любой запрос по связям за доли секунды, с пометками «Доб.» / «Заимств.» / «Переопределено». Новое в 2.0 — обновление поставки: сравнение и объединение версий деревом «как в Конфигураторе» с выгрузкой плана решений; поиск конфликтов из-за перехватов расширений и висячих ссылок; загрузка из бинарных .cf/.cfe; циклические зависимости. Плюс анализ влияния, запросы BSL, роли и RLS, граф вызовов. Минута на развёртывание через Docker без необходимости подключения к Интернет. Любая 1С:Предприятие 8.3+.

14000 руб.

17.04.2026    17448    65    62

75

Инструментарий разработчика Нейросети Платные (руб)

Первые попытки разработки на 1С с использованием больших языковых моделей (LLM) могут разочаровать. LLMки сильно галлюцинируют, потому что не знают устройства конфигураций 1С, не знают нюансов синтаксиса. Но если дать им подсказки с помощью MCP, то результат получается кардинально лучше. Далее в публикации: MCP для поиска по метаданным 1С, справке синтакс-помощника и проверки синтаксиса.

15250 руб.

25.08.2025    78121    148    41

154

Пакетная печать Печатные формы Инструментарий разработчика Разработчик 1С:Предприятие 8 Платные (руб)

Расширение для создания и редактирования печатных форм в системе 1С:Предприятие 8.3. Благодаря конструктору можно значительно снизить затраты времени на разработку печатных форм, повысить качество и прозрачность разработки, а также навести порядок в многообразии корпоративных печатных форм. Обновление версии от 21.04.26

22570 руб.

06.10.2023    44634    123    54

135

Разработка Инструментарий разработчика Разработчик Руководитель проекта 1С 8.3 Платные (руб)

Pilot 1C превращает задачу, поставленную обычными словами, в техническое задание, код на встроенном языке и сценарии проверки. Прежде чем что-то предложить, он сверяется с устройством вашей конфигурации через граф Analyzer 1C (приобретается отдельно, необязателен): существует ли объект, из чего он состоит, кто его вызывает, какие роли дают права, а также сверяется с данными использования функционала в вашем конкретном внедрении через Insight 1C (приобретается отдельно, необязателен). Чего найти не удалось – спрашивает, а не выдумывает. Готовый код проходит более полутора сотен проверок по справочнику языка и стандартам разработки, который приезжает вместе с продуктом. Модель – ваша: любой сервер, совместимый с программным интерфейсом OpenAI, в том числе локальный. Правки в конфигурацию Pilot вносит через плагин для EDT Effector 1C (включен в поставку, бесплатен), выдает вашему агенту через MCP, либо перечисляет в качестве пошаговых инструкций и их применяет разработчик вручную.

18300 руб.

11.09.2026    4148    5    0

10

Инструменты администратора БД Инструментарий разработчика Роли и права Разработчик 1С:Предприятие 8 1C:Бухгалтерия Россия Платные (руб)

Расширение позволяет без изменения кода конфигурации выполнять проверки при вводе данных, скрывать от пользователя недоступные ему данные, выполнять код в обработчиках. Не изменяет данные конфигурации, легко устанавливается практически на любую конфигурацию на управляемых формах.

17000 руб.

10.11.2023    28965    104    46

107
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. tushich 81 04.10.13 15:16 Сейчас в теме
Много каких функций пока не доступно, пишите что добавить добавлю!
2. MarSeN 987 06.10.13 20:50 Сейчас в теме
На основе какой библиотеки сделано?
Или все полностью, сам писан на java?
3. tushich 81 07.10.13 07:57 Сейчас в теме
4. MarSeN 987 07.10.13 08:43 Сейчас в теме
я смотрю у тебя справа бегунок ненужный (стандартный) в окне HTML. Убери его (добавь в тег "BODY" scroll=no). Без него лучше ) вот как выглядит http://infostart.ru/public/202956/
5. tushich 81 07.10.13 09:31 Сейчас в теме
(4) MarSeN, спасибо, исправил)
6. kiruha 389 07.10.13 09:50 Сейчас в теме
Вещь нужная, только какие то диаграммы невзрачные - может есть что то более красивое в инете ?
9. tushich 81 07.10.13 11:03 Сейчас в теме
(6) kiruha, можно реализовать любые настройки, как тут http://www.amcharts.com/javascript-charts/.
Пишите любые капризы, попробую реализовать.
12. tango 553 09.10.13 14:04 Сейчас в теме
13. tushich 81 10.10.13 09:25 Сейчас в теме
(12) tango, отрисовывает.
Прикрепленные файлы:
17. ineshyk 23.10.13 22:06 Сейчас в теме
(9) Вот было бы здорово иметь возможность каждую серию рисовать в отдельный цвет.
7. sikuda 687 07.10.13 10:12 Сейчас в теме
За старания безусловный +,
За содержание спасибо ребятам из Литвы.
Чистота лицензий это святое (на сайте http://www.amcharts.com):
Q: Can I use amCharts for free?
A: Yes, the only limitation of the free version is that a small link to this web site will be displayed in the top left corner of your charts.
Что-то у тебя в верхнем левом угле ничего нет.
8. tushich 81 07.10.13 11:02 Сейчас в теме
(7) sikuda, в обработке отображается. Спс за внимательность)
10. movel 09.10.13 09:51 Сейчас в теме
Скажите, а как можно передать данные из таблицы значений в HTML страницу?
14. tushich 81 10.10.13 09:26 Сейчас в теме
(10) movel, по разному. Какая именно задача?
11. Alex_grem 258 09.10.13 13:27 Сейчас в теме
Расшифровка имеется?
16. tushich 81 10.10.13 11:55 Сейчас в теме
(11) Alex_grem, расшифровку делаю) Пока нету!
15. movel 10.10.13 10:35 Сейчас в теме
Спасибо, я уже разобрался по вашему примеру))
18. пользователь 20.11.13 07:46
Сообщение было скрыто модератором.
...
19. утюгчеловек 42 01.02.17 09:44 Сейчас в теме
Замечательно.

Жаль только стандарты разработки 1С пока не рекомендуют использовать поле html-документа никак, кроме "вывода в формах различных пользовательских инструкций, встроенной справки, путеводителей с оформлением и картинками, которые предназначены только для просмотра информации."
20. echo77 1945 04.09.17 07:31 Сейчас в теме
Было бы здорово, если в одной диаграмме два набора данных можно было рисовать разными видами диаграммы(Бары, линии).
И диаграмму Парето этим можно нарисовать?
21. @lexandr 143 04.08.18 15:20 Сейчас в теме
В примерах, картинки прикрепленные к описанию, видно 10 видов диаграмм, а в "Пример диаграммы на java script" - только 1. Поставил минус за это.
22. dimkakopylow001 8 17.09.18 14:53 Сейчас в теме
Если добавить 16 столбцов, и по 5 показателей. отчет вообще зависает.
23. zavedeev 20.08.22 18:01 Сейчас в теме
Автор, не строит графики, буду признателен если поможете
