Графическое представление текста запроса

06.07.26

Разработка - Инструментарий разработчика

+45 –
> > > >
  • image-20260706160856-1.png
  • image-20260706160856-2.png
  • image-20260706160856-3.png
  • image-20260706160856-4.png
  • image-20260706160856-5.png
Структура запроса. Обработка визуально показывает, из какого количества подзапросов состоит запрос.

Файлы

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование Скачано Купить файл
Графическое представление текста запроса
.epf 42,02Kb ver:1.03
29 3 000 руб. Купить
Графическое представление текста запроса:
.epf 43,52Kb ver:1.04
18 3 000 руб. Купить

Подписка PRO — скачивайте любые файлы со скидкой до 85% из Базы знаний

Оформите подписку на компанию для решения рабочих задач

Оформить подписку и скачать решение со скидкой

Вы можете заказать платную доработку или адаптацию этой разработки под вашу конфигурацию на «Бирже заказов».

  • 0% комиссии — оплата напрямую исполнителю;
  • Исполнители любого масштаба — от отдельных специалистов до команд под проект;
  • Прямой обмен контактами между заказчиком и исполнителем;
  • Безопасная сделка — при необходимости;
  • Рейтинги, кейсы и прозрачная система откликов.

Обработка визуально показывает, из какого количества подзапросов состоит запрос. Также обработка показывает зависимости подзапросов друг от друга в виде ориентированных линий.

Обработка позволяет отследить поле любого запроса до точки, где это поле обращается к данным базы.

Данная обработка будет полезна для программиста, которому нужно разобраться в структуре сложного, составного запроса.

Обработка была написана для анализа и доработки типовых запросов базы ЗУП редакции 3.1.

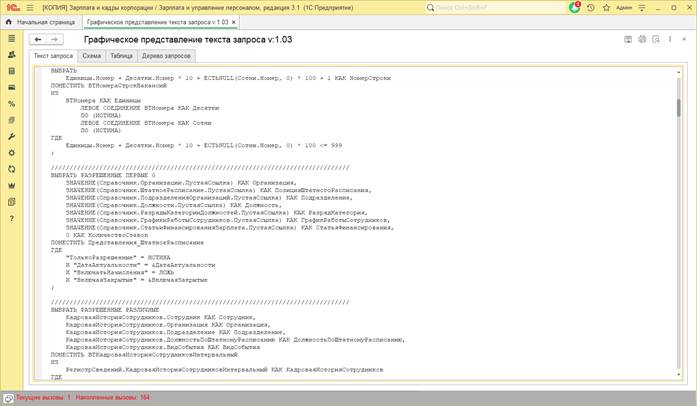

Поле для внесения текста запроса:



С помощью контекстного меню есть возможность открыть конструктор запроса. В контекстном меню есть функции сохранения и чтения текста запроса из файла формата txt.

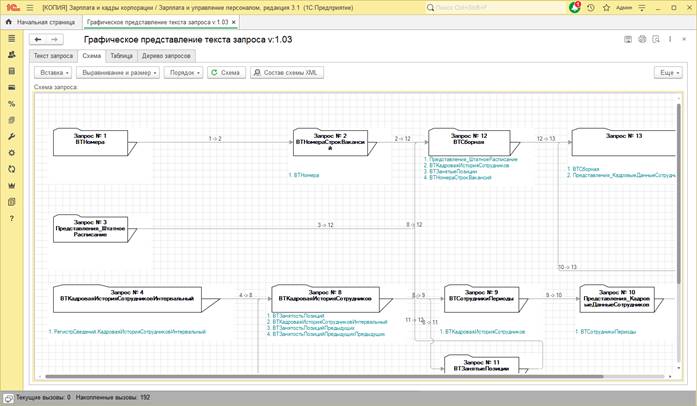

Вкладка «Схема», содержание запроса:

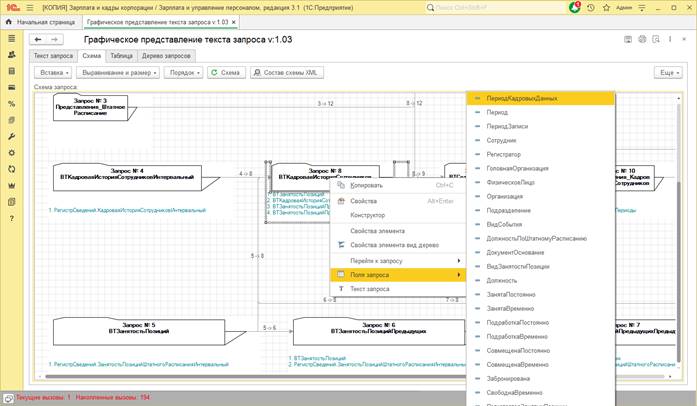

Контекстное меню папки запроса позволяет посмотреть список полей запроса:

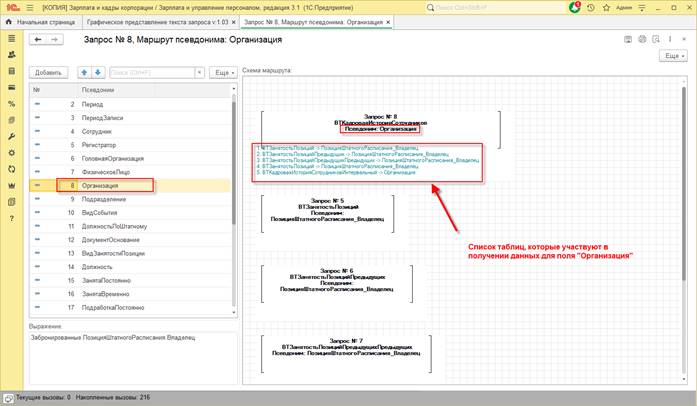

При выборе поля запроса будет открыто окно истории получения данных для выбранного поля:

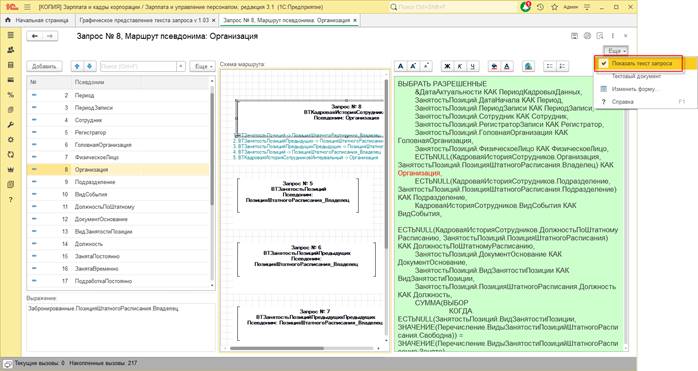

При клике на номер запроса есть возможность посмотреть текст каждого запроса.



Проверено на следующих конфигурациях и релизах:

  • Зарплата и управление персоналом, редакция 3.1, релизы 3.1.34.295
  • Бухгалтерия предприятия КОРП, редакция 3.0, релизы 3.0.199.13
  • Бухгалтерия предприятия, редакция 3.0, релизы 3.0.199.13

Вступайте в нашу телеграмм-группу Инфостарт

Обработка запрос визуализация текст графическое представление структура поля

+45 –

См. также

Database Compression Tool: Инструмент для свертки и сжатия баз данных 1С

Инструментарий разработчика Чистка данных Свертка базы Инструменты администратора БД Системный администратор Программист Руководитель проекта 1С:Предприятие 8 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х 1С:Управление нашей фирмой 3.0 Россия Платные (руб)

Инструмент представляет собой обработку для проведения свёртки или обрезки баз данных. Работает на ЛЮБЫХ конфигурациях (УТ, БП, ERP, УНФ, КА и т.д.). Поддерживаются серверные и файловые базы, управляемые и обычные формы, интерфейс 8.5. Может выполнять свертку одновременно в несколько потоков, а также без непосредственного участия пользователя. Решение в Реестре отечественного ПО.

24900 руб.

20.08.2024    75306    380    170

325
Infostart Toolkit Air: Инструменты разработки в 1С:8.3 и 8.5

Инструментарий разработчика Роли и права Запросы СКД Программист Руководитель проекта 1С:Предприятие 8 Платные (руб)

Инструменты для разработчиков 1С 8.3: Infostart Toolkit. Автоматизация и ускорение разработки на управляемых формах. Легкость работы с 1С.

10000 руб.

02.09.2020    268675    1495    421

1179
Infostart PrintWizard (конструктор печатных форм)

Пакетная печать Печатные формы Инструментарий разработчика Программист 1С:Предприятие 8 Платные (руб)

Расширение для создания и редактирования печатных форм в системе 1С:Предприятие 8.3. Благодаря конструктору можно значительно снизить затраты времени на разработку печатных форм, повысить качество и прозрачность разработки, а также навести порядок в многообразии корпоративных печатных форм. Обновление версии от 21.04.26

22570 руб.

06.10.2023    40228    113    54

126
Infostart MCP: готовые MCP серверы для вайбкодинга в 1С

Инструментарий разработчика Нейросети Платные (руб)

Первые попытки разработки на 1С с использованием больших языковых моделей (LLM) могут разочаровать. LLMки сильно галлюцинируют, потому что не знают устройства конфигураций 1С, не знают нюансов синтаксиса. Но если дать им подсказки с помощью MCP, то результат получается кардинально лучше. Далее в публикации: MCP для поиска по метаданным 1С, справке синтакс-помощника и проверки синтаксиса.

15250 руб.

25.08.2025    63985    130    36

138
Analyzer 1C — единый граф типовой и расширений плюс инструмент обновления поставки

Инструментарий разработчика Разработка Администрирование веб-серверов Системный администратор Программист Бизнес-аналитик Руководитель проекта 1С 8.3 Платные (руб)

Analyzer 1C сводит выгрузку 1С — основную конфигурацию и все расширения — в единый граф знаний. Любой запрос по связям за доли секунды, с пометками «Доб.» / «Заимств.» / «Переопределено». Новое в 2.0 — обновление поставки: сравнение и объединение версий деревом «как в Конфигураторе» с выгрузкой плана решений; поиск конфликтов из-за перехватов расширений и висячих ссылок; загрузка из бинарных .cf/.cfe; циклические зависимости. Плюс анализ влияния, запросы BSL, роли и RLS, граф вызовов. Минута на развёртывание через Docker без необходимости подключения к Интернет. Любая 1С:Предприятие 8.3+.

14000 руб.

17.04.2026    8995    38    46

52
Infostart DataFormWizard: Управление вводом данных в 1С 8.3

Инструменты администратора БД Инструментарий разработчика Роли и права Программист 1С:Предприятие 8 1C:Бухгалтерия Россия Платные (руб)

Расширение позволяет без изменения кода конфигурации выполнять проверки при вводе данных, скрывать от пользователя недоступные ему данные, выполнять код в обработчиках. Не изменяет данные конфигурации, легко устанавливается практически на любую конфигурацию на управляемых формах.

17000 руб.

10.11.2023    26466    98    46

104
Infostart Validator: свои проверки ввода данных в 1С

Информационная безопасность Инструменты администратора БД Инструментарий разработчика Учет документов Системный администратор Программист Бизнес-аналитик Бухгалтер Пользователь Руководитель проекта 1С 8.3 1С 8.5 Розничная и сетевая торговля (FMCG) Платные (руб)

Контроль ввода данных в 1С: проверка заполнения реквизитов, обязательные поля, контроль перед записью и проведением, запрет проведения документа. Позволяет настраивать любые проверки данных в 1С 8.3/8.5 от обязательных полей до сложных условий – без открытия конфигуратора и написания кода. Готовое расширение, которое подключается и работает сразу.

6000 руб.

15.04.2026    2658    6    0

21
Отладчик кода 1С в режиме «Предприятия»: OneDebugger

Инструментарий разработчика Программист 1С:Предприятие 8 Платные (руб)

Инструмент для написания и отладки кода в режиме «1С:Предприятие». Представляет собой консоль кода с возможностью пошаговой отладки, просмотра значений переменных любых типов, использования процедур и функций, просмотра стека вызовов, вычисления произвольных выражений на встроенном языке в контексте точки останова, синтаксического контроля и остановки по ошибке. В консоли используется удобный редактор кода с подсветкой, контекстной подсказкой, возможностью вызова конструкторов запроса и форматной строки. 1.3.11 Доработан механизм контекстной подсказки по метаданным

9500 руб.

17.05.2024    54847    187    63

220
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. V.Nikonov 130 07.07.26 08:50 Сейчас в теме
А связи таблиц можно визуализировать?
+ – Ответить
2. XSlava 203 07.07.26 09:22 Сейчас в теме
(1) Все стрелочки подписаны (номер запроса источника -> номер запроса приемника).
Возможно я не понял вашего вопроса.
+ – Ответить
3. Sam13 385 07.07.26 12:17 Сейчас в теме
Выглядит очень круто.
+ – Ответить
4. ai4636 07.07.26 15:31 Сейчас в теме
Добавить бы еще возможность комментарий для таблиц добавлять, визуализировать как то рядом с таблицей, было бы здорово. Но конечно и так, огонь)
+ – Ответить
5. XSlava 203 07.07.26 15:44 Сейчас в теме
(4) Опишите ситуацию, как у вас может возникнуть необходимость добавить комментарий. К чему будет комментарий (к полю или к таблице)?

У меня просто не возникало такой необходимости, но если у вас такая мысль появилась, то опишите поподробней, если не лень, очень интересно.
+ – Ответить
8. ai4636 08.07.26 08:43 Сейчас в теме
(5) когда в запросе 50 временных таблиц, нужно просто краткий коммент для чего эта таблица, в чем ее смысл.
Конечно, работая с запросом мы стараемся наименование временной таблицы задать осмысленно, к примеру "втЗаказыДатыСобытий", но, длинные наименования не удобны, а кратко не всегда удается описать смысл временной таблицы. Соответственно, хотелось бы вт задавать комментарий, "Заказы клиентов/поставщику с последними датами событий оплата/резерв/отгрузка/документы"
соответственно, работая со схемой большого запроса, видеть кратко описание ВТ.
+ – Ответить
10. XSlava 203 08.07.26 09:16 Сейчас в теме
(8) Понятно, нужно подумать как это реализовать. При графическом выводе данных 1С крайне стеснен в средствах.
+ – Ответить
16. ai4636 08.07.26 14:39 Сейчас в теме
(10) не обязательно графически, устроило бы и через контекстное меню, и в отдельном поле, вне основного документа, вообщем любая реализация
+ – Ответить
17. XSlava 203 08.07.26 15:08 Сейчас в теме
(16) Понял, постараюсь реализовать.
+ – Ответить
18. XSlava 203 09.07.26 11:37 Сейчас в теме
(8) Добавил, только в комментарии нужно писать не используя символ "/", так как он будет удален. Комментарий добавляется через контекстное меню.
+ – Ответить
20. ai4636 09.07.26 12:32 Сейчас в теме
(18) Спасибо! буду использовать, дам обратную связь
+ – Ответить
6. MissionOnly 27 07.07.26 16:16 Сейчас в теме
Думаю, есть ошибка в формулировках. Тут нужно использовать понятие не "подзапрос", а временная таблица. Т.к. в одной временной таблице может быть много подзапросов (хотя 1с специалисты в это не верят).
+ – Ответить
7. XSlava 203 07.07.26 16:46 Сейчас в теме
(6) Общий запрос состоит не только из временных таблиц. Возможно перефразировать запрос состоит из запросов, или еще лучше так сказать в классике, запрос состоит из выборок или отношений.
+ – Ответить
9. MissionOnly 27 08.07.26 08:51 Сейчас в теме
(7) Я про понятия принятые в SQL. Если вспомнить понятие "план запроса", то тут идет анализ каждого подзапроса, не временной таблицы. Как итог, вся система запросов будет выполняться оптимально, если оптимально построен каждый подзапрос. Возможно эта разработка не для этого, и все же.
+ – Ответить
11. XSlava 203 08.07.26 09:17 Сейчас в теме
(9) Я предполагаю, что вы даже не смотрели саму обработку, а раз не смотрели то и дискуссия не уместна.
+ – Ответить
12. MissionOnly 27 08.07.26 09:22 Сейчас в теме
(11) Я не предлагаю купить свои разработки, чтобы потом объяснять пользователям, что это не то, что им нужно.
+ – Ответить
13. XSlava 203 08.07.26 09:43 Сейчас в теме
(12) Не предлагайте, я не против.
+ – Ответить
14. YA_1454059215 10 08.07.26 10:57 Сейчас в теме
Привет, можешь пожалуйста добавить функцию, убирать символы "|", как в консоле запросов, чтобы можно было быстро вставлять из кода, так-же было бы круто, чотобы можно было сохранять схему в ПДФ и сделать более классическйи вид ER диаграммы. А так задумка крутая
+ – Ответить
15. XSlava 203 08.07.26 11:20 Сейчас в теме
(14) Добрый день. Понял, постараюсь сделать. В ПДФ не проблема, а вот классического вида наверное не будет. Я строю диаграмму с лева на право и сверху вниз. Первый уровень запросы источники, это те которые обращаются только к данным базы. Параллельно у меня есть проект на C# для Windows в нем графическая объектная модель посильнее и в нем наверное можно будет даже картинку покрутить.
+ – Ответить
19. XSlava 203 09.07.26 11:43 Сейчас в теме
(14) В новой версии, перед формированием графической схемы все символы "|" удаляются. Обращайте только внимание на обрамляющие запрос кавычки, их нужно удалять самостоятельно. Сохранение в ПДФ есть при вызове диалога печати, это стандартное поведение. Добавил кнопку сохранения графической схемы в файл формата PDF.
