Как передать свой реквизит в типовом обмене УТ ↔ БП: расширение формата XDTO и механизм AdditionalInfo

Материала по расширению XDTO-пакетов в свободном доступе действительно мало, и он в основном про Конвертацию данных 3.x. Здесь — два рабочих подхода на реальном примере, с кодом расширений, граблями платформы и результатами проверки. Один из подходов (AdditionalInfo) доведён до рабочего решения; второй (расширение формата XDTO) разобран подробно, чтобы было понятно, когда он оправдан и во что обходится.

Отдельно разобран нюанс, который в публичных примерах обычно не проговаривают: доработка через AdditionalInfo не привязана к версии формата — при выходе новых версий EnterpriseData её не нужно пересобирать и синхронизировать в двух базах (см. §5).

1. Постановка

В УТ у строки расхода авансового отчёта есть реквизит Документ.АвансовыйОтчет.ПрочиеРасходы.БланкСтрогойОтчетности (Булево). В БП аналог — Документ.АвансовыйОтчет.Прочее.БланкСтрогойОтчетности, на форме колонка подписана «БСО» и работает как «принять к вычету по БСО (или иному документу)».

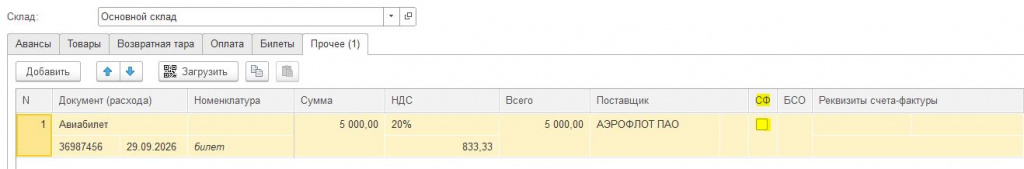

При типовой синхронизации признак не переносится. Пример документа: строк1 с признаком Истина — после обмена в БП все строки приходят с БСО = Ложь.

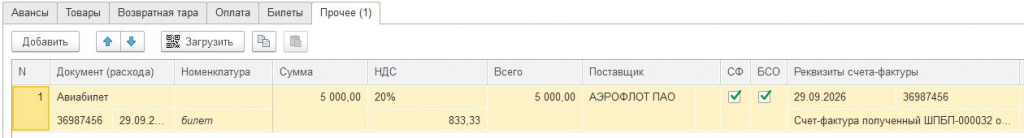

УТ:

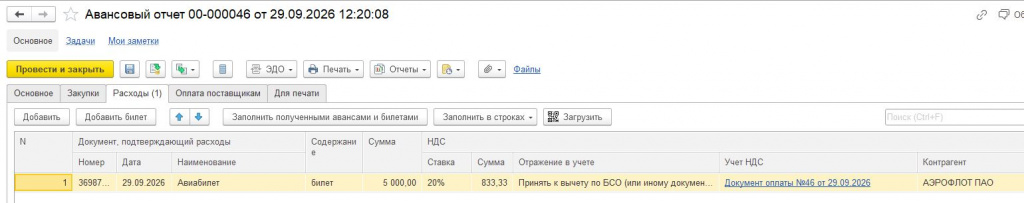

БП:

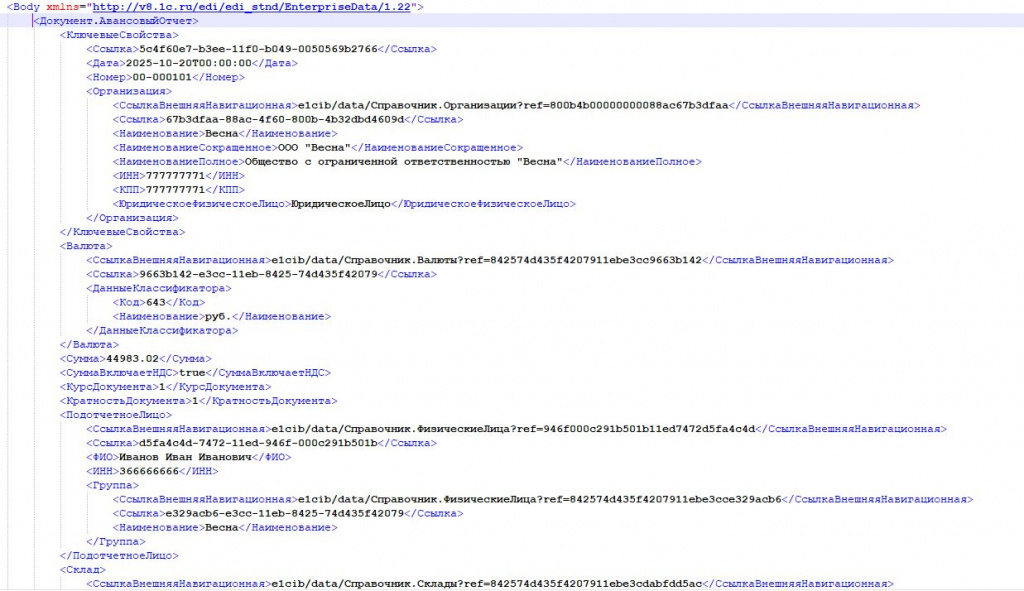

Отрывок файла обмена:

2. Что есть в типовом обмене, а чего в нём нет

Универсальный формат — это несколько слоёв, и важно понимать, какой из них чем расширяется.

Три проверки, которые стоит сделать прежде чем писать код (они экономят дни):

1. Есть ли реквизит в модуле менеджера обмена. Выгружаем конфигурацию в файлы и ищем имя реквизита по обоим модулям. В нашем случае слова БланкСтрогойОтчетности в менеджере обмена УТ нет вообще — то есть типовой код этот признак никуда не кладёт, и «включить галочку в настройках обмена» не получится.
2. Есть ли свойство в схеме формата. Проверяется на ходу:

   Т = ФабрикаXDTO.Тип("http://v8.1c.ru/edi/edi_stnd/EnterpriseData/1.20",
                       "Документ.АвансовыйОтчет_ПрочиеРасходы.Строка");
   Для Каждого С Из Т.Свойства Цикл
       Сообщить(С.Имя);
   КонецЦикла;



• Имена типов в EnterpriseData — с точками, URI вида http://v8.1c.ru/edi/edi_stnd/EnterpriseData/<версия>. У типа строки расходов есть ПредъявленСФ, но признака БСО нет ни в одной из версий формата.

3. По какому ПКО реально выгружается объект. Это не всегда «очевидный» ПКО. В нашем случае авансовый отчёт выгружался через Документ_АвансовыйОтчетИзСтруктуры_Отправка, а не через обычный Документ_АвансовыйОтчет_Отправка — видно по составу свойств в файле выгрузки (свойство ЗакупкаПодДеятельность объявлено только в правилах «Из структуры»).

 3.Вариант 1: расширение формата XDTO

Механизм существует и официально описан (ИТС, «Расширение формата обмена EnterpriseData»). Суть: в расширении конфигурации создаётся свой ПакетXDTO с тем же targetNamespace, что у пакета конфигурации, и в нём объявляются дополнительные свойства типов. Дальше — регистрация расширения в правилах конвертации и в настройках обмена.

Опорные точки механизма, которые видно в конфигурациях:

3. ОбменДаннымиXDTOСервер.ДополнитьСвойстваПакетаИзРасширений() — дополняет список свойств типа свойствами из расширенного пакета;
4. ОбменДаннымиXDTOСервер.ИнициализироватьРасширениеПравилаКонвертацииОбъекта(ПравилоКонвертации, ПространствоИмен);
5. регистрация версии формата: в УТ — ОбменДаннымиУТ.ДоступныеВерсииУниверсальногоФормата (в ERP/БП имя отличается, ориентируйтесь на код своей конфигурации);
6. в настройках узла есть поле РасширениеФормата (РегистрСведений.НастройкиОбменаДаннымиXDTO, ресурс РасширениеФормата), то есть расширение формата — это часть контракта обмена, и оно должно стоять в обеих базах.

7. Как это выглядит в реальности: внутри одного из примеров, скачанного с infostart лежали  EnterpriseData_1_5_20, EnterpriseData_1_5_1_20 и ExchangeMessage — то есть полная копия схемы формата (около 800 КБ XML).

Цена варианта: держать копию схемы EnterpriseData и пересобирать её при каждом обновлении формата; согласовывать расширение в обеих базах. Оправдано, когда реквизитов много, нужна строгая типизация и схему действительно хочется видеть в формате. Для «передать один флаг» это заметно дороже, чем нужно.

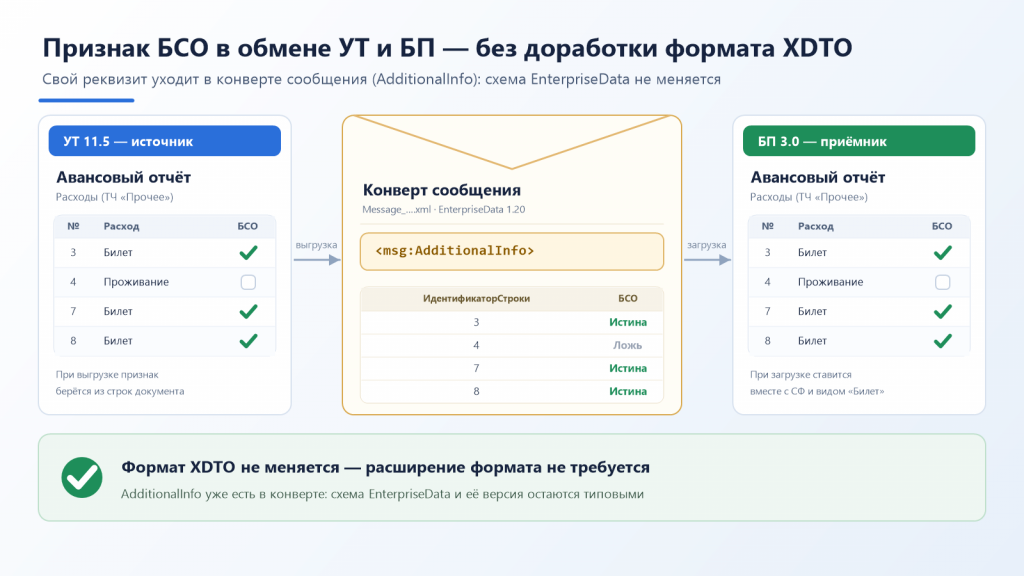

4. Вариант 2: AdditionalInfo — выбранный путь

В формате есть штатный «карман» для произвольных данных: свойство AdditionalInfo объявлено не в EnterpriseData, а в конверте сообщения — http://www.1c.ru/SSL/Exchange/Message, базовый (абстрактный) тип Object, тип свойства xs:anyType. Все объекты обмена наследуются от этого типа, поэтому дополнительные данные едут без правки схемы.

Типовой код этим пользуется: например, в УТ есть ДанныеXDTO.Вставить("AdditionalInfo", …) для реализаций и возвратов, а на приёме — разбор ДанныеXDTO.AdditionalInfo.Свойство(...).

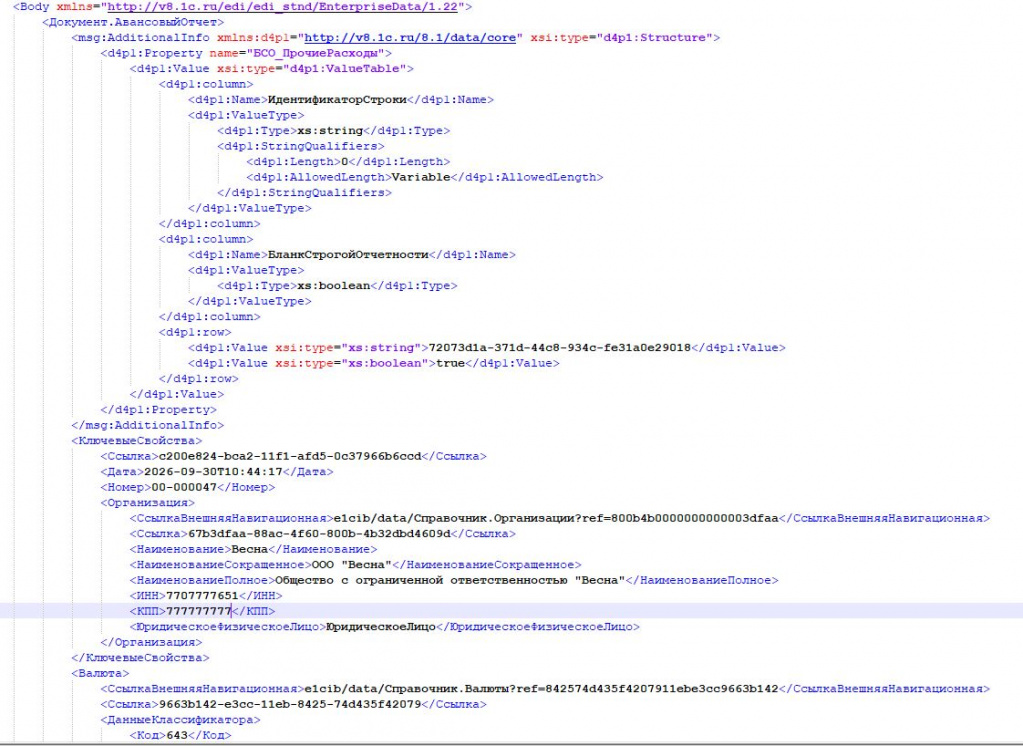

Вот так это выглядит в файле выгрузки (наш случай — таблица «ИдентификаторСтроки → БСО»):

<Документ.АвансовыйОтчет>
    <msg:AdditionalInfo xmlns:d4p1="http://v8.1c.ru/8.1/data/core" xsi:type="d4p1:Structure">
        <d4p1:Property name="БСО_ПрочиеРасходы">
            <d4p1:Value xsi:type="d4p1:ValueTable">
                <d4p1:column><d4p1:Name>ИдентификаторСтроки</d4p1:Name>…</d4p1:column>
                <d4p1:column><d4p1:Name>БланкСтрогойОтчетности</d4p1:Name>…</d4p1:column>
                <d4p1:row><d4p1:Value xsi:type="xs:string">24b13221-…</d4p1:Value>
                         <d4p1:Value xsi:type="xs:boolean">true</d4p1:Value></d4p1:row>
                …
            </d4p1:Value>
        </d4p1:Property>
    </msg:AdditionalInfo>
    <КлючевыеСвойства>…</КлючевыеСвойства>

На что обратить внимание:

• AdditionalInfo идёт перед собственными свойствами документа. Это нормально: свойство принадлежит базовому типу, а в XML Schema содержимое базового типа всегда идёт первым. Приёмник разбирает элементы по именам, порядок ни на что не влияет — не пытайтесь это «починить».
• СериализаторXDTO.ЗаписатьXDTO поддерживает Структура, ТаблицаЗначений, Массив, Соответствие — таблица значений приезжает на приёмник как ТаблицаЗначений (проверяется вызовом НайтиСтроки(...)).
• Никаких изменений схемы, версий формата и РасширениеФормата не требуется.

5. Почему решение не привязано к версии формата

Этот нюанс стоит вынести отдельно: от выбранного подхода зависит, придётся ли переделывать доработку при выходе очередной версии формата.

Расширение XDTO-пакета версию чувствует. Пакет — это копия схемы, и её имя содержит версию (EnterpriseData_1_11_5, EnterpriseData_1_20_2). Базы при обмене договариваются, какую версию использовать; если согласована другая версия, ваша копия схемы в обмене просто не участвует. Поэтому в таких примерах обязательны схема нужной версии в расширении, регистрация своей версии формата и заполнение РасширениеФормата в настройках узла — то есть обмен фактически «пришпиливается» к вашей расширенной схеме, а при выходе новой версии копию приходится собирать заново. Отсюда и несколько версий пакетов в одном расширении (в разобранном выше примере скачанного расширения лежали сразу EnterpriseData_1_5_20, EnterpriseData_1_5_1_20 и ExchangeMessage).

AdditionalInfo версию не чувствует. Этот «карман» объявлен в конверте сообщения (ExchangeMessage), а конверт один для всех версий EnterpriseData: версионируются пакеты с описанием объектов, а не конверт. Какая бы версия формата ни была согласована — 1.20, 1.21, 1.25 — табличка данных просто едет рядом с объектом.

Практический эффект: при выходе новой версии EnterpriseData доработку не нужно ни пересобирать, ни синхронизировать в двух базах — она продолжает работать как есть.

Что от релизов всё-таки зависит (и что стоит перепроверять при обновлении):

• имена обработчиков (ПКО_…, ОтложеннаяОбработка_…). Если 1С их переименует, расширение перестанет привязываться — но это видно сразу, ошибкой применения расширения, а не тихой поломкой в обмене;
• правила приёмника. Мы опираемся на текущую формулу БП «БСО = СФ И Билет». Если её изменят, доработка не сломается, но проставлять ПредъявленСФ и вид документа может стать не нужно;
• появление признака в самом формате. Если 1С однажды добавит БСО в схему и в правила конвертации, типовой обмен начнёт возить его сам — и расширение можно будет просто снять.

Чек-лист после обновления конфигураций:

1. применить расширения к БД — ошибки привязки обработчиков видны сразу;
2. прогнать тестовый обмен на копии и посмотреть журнал регистрации по событию «…БСО авансового отчета»: дошла ли таблица и сколько строк применено;
3. поискать признак в XDTOPackages/EnterpriseData_* — не появился ли он в самой схеме;
4. заглянуть в модуль объекта БП: не изменилась ли формула вокруг БланкСтрогойОтчетности.

6. Расширение для УТ: заполняем AdditionalInfo

Общий модуль МенеджерОбменаЧерезУниверсальныйФормат заимствуется в расширение, обработчики — &После (менеджер остаётся на поддержке).

&После("ПКО_Документ_АвансовыйОтчет_Отправка_ПриОтправкеДанных")
Процедура Расш1_ПКО_Документ_АвансовыйОтчет_Отправка_ПриОтправкеДанных(
        ДанныеИБ, ДанныеXDTO, КомпонентыОбмена, СтекВыгрузки)
    ТаблицаБСО = ТаблицаБСОПоСтрокам(ДанныеИБ.ПрочиеРасходы);
    Если ТаблицаБСО = Неопределено И ЗначениеЗаполнено(ДанныеИБ.Ссылка) Тогда
        ТаблицаБСО = ТаблицаБСОПоСсылке(ДанныеИБ.Ссылка);
    КонецЕсли;
    ДобавитьБСО(ДанныеXDTO, ТаблицаБСО);
КонецПроцедуры

&После("ПКО_Документ_АвансовыйОтчетИзСтруктуры_Отправка_ПриОтправкеДанных")
Процедура Расш1_ПКО_Документ_АвансовыйОтчетИзСтруктуры_Отправка_ПриОтправкеДанных(
        ДанныеИБ, ДанныеXDTO, КомпонентыОбмена, СтекВыгрузки)
    ТаблицаБСО = Неопределено;
    Если ДанныеИБ.Свойство("ПрочиеРасходы") Тогда
        ТаблицаБСО = ТаблицаБСОПоСтрокам(ДанныеИБ.ПрочиеРасходы);
    КонецЕсли;
    Если ТаблицаБСО = Неопределено
        И ДанныеИБ.Свойство("Ссылка") И ЗначениеЗаполнено(ДанныеИБ.Ссылка) Тогда
        ТаблицаБСО = ТаблицаБСОПоСсылке(ДанныеИБ.Ссылка);
    КонецЕсли;
    ДобавитьБСО(ДанныеXDTO, ТаблицаБСО);
КонецПроцедуры

// Признак берём запросом по ссылке: в ПКО «Из структуры» таблица расходов собрана
// типовым запросом без колонки БланкСтрогойОтчетности.
Функция ТаблицаБСОПоСсылке(Ссылка)
    Запрос = Новый Запрос;
    Запрос.Текст =
    "ВЫБРАТЬ
    |   ПрочиеРасходы.ИдентификаторСтроки КАК ИдентификаторСтроки,
    |   ПрочиеРасходы.БланкСтрогойОтчетности КАК БланкСтрогойОтчетности
    |ИЗ Документ.АвансовыйОтчет.ПрочиеРасходы КАК ПрочиеРасходы
    |ГДЕ ПрочиеРасходы.Ссылка = &Ссылка";
    Запрос.УстановитьПараметр("Ссылка", Ссылка);

    ТаблицаБСО = НоваяТаблицаБСО();
    Выборка = Запрос.Выполнить().Выбрать();
    Пока Выборка.Следующий() Цикл
        НоваяСтрока = ТаблицаБСО.Добавить();
        НоваяСтрока.ИдентификаторСтроки       = Выборка.ИдентификаторСтроки;
        НоваяСтрока.БланкСтрогойОтчетности    = Выборка.БланкСтрогойОтчетности;
    КонецЦикла;
    Возврат ?(ТаблицаБСО.Количество() = 0, Неопределено, ТаблицаБСО);
КонецФункции

Процедура ДобавитьБСО(ДанныеXDTO, ТаблицаБСО)
    Если ТаблицаБСО = Неопределено Тогда Возврат; КонецЕсли;

    Если ДанныеXDTO.Свойство("AdditionalInfo")
        И ТипЗнч(ДанныеXDTO.AdditionalInfo) = Тип("Структура") Тогда
        ДополнительныеДанные = ДанныеXDTO.AdditionalInfo;
    Иначе
        ДополнительныеДанные = Новый Структура;
    КонецЕсли;
    Если ДополнительныеДанные.Свойство("БСО_ПрочиеРасходы") Тогда
        ДополнительныеДанные.Удалить("БСО_ПрочиеРасходы");
    КонецЕсли;
    ДополнительныеДанные.Вставить("БСО_ПрочиеРасходы", ТаблицаБСО);
    ДанныеXDTO.Вставить("AdditionalInfo", ДополнительныеДанные);
КонецПроцедуры

Два принципиальных момента:

• передаём все строки, и Истина, и Ложь. Иначе в приёмнике нельзя снять признак: «нет данных» и «признак снят» — разные вещи;
• обработчики стоят на обоих ПКО объекта, потому что заранее не всегда понятно, какой из них сработает в конкретной базе.

7. Расширение для БП: три места приёма, из которых главное — третье

Приём оказался самой интересной частью. Кандидатов на установку «чужого» реквизита три, и работают они в разных ситуациях:

Тонкость: у нового документа табличную часть заполняет сам БСП из ДополнительныеСвойства["Прочее"], причём по индексу строки (ДополнительныеСвойства[ИмяТЧ][НомерСтроки - 1]) — но только для объявленных свойств. Поэтому ПредъявленСФ, НомерСФ, ДатаСФ «доезжают», а БланкСтрогойОтчетности, не объявленный в правилах, теряется.

Чтобы поставить признак в отложенной обработке, нужно передать туда список признаков. Ключ — ссылка создаваемого объекта, канал — КомпонентыОбмена.ПараметрыКонвертации (в отложенный обработчик приходит ровно эта же структура, см. диспетчер менеджера обмена)

Порядок строк сохраняется: БСП заполняет ТЧ по индексу, поэтому соответствие «строка формата ↔ строка ТЧ ↔ элемент массива признаков» не рвётся.

Почему в БП пришлось ставить ещё и СФ, и вид документа

Признак БСО в БП связан с «СФ предъявлен»:

• в форме галка БСО недоступна, пока не установлена галка СФ (при снятии СФ обработчик формы ПрочееПредъявленСФПриИзменении гасит БСО);
• в модуле объекта (ПередЗаписью → ЗаполнитьНередактируемыеРеквизитыДляКомандировки) признак пересчитывается как БСО = ПредъявленСФ И ВидДокументаРасхода = Билет.

Поэтому строкам с БСО дополнительно проставляем ПредъявленСФ = Истина, ВидДокументаРасхода = Билет и НомерСФ/ДатаСФ из входящего документа — ровно то, что БП делает для билетов сам. И это не подгонка: в УТ признак ставится строкам из электронных билетов с НДС (СоставОперации.СуммаНДС <> 0 КАК БланкСтрогойОтчетности в модуле объекта УТ), то есть «Билет» — корректное соответствие.

Процедура ПрименитьПризнакБСОСтрокеТЧ(СтрокаТЧ, ПризнакБСО)
    СтрокаТЧ.БланкСтрогойОтчетности = ПризнакБСО;
    Если НЕ ПризнакБСО Тогда Возврат; КонецЕсли;

    СтрокаТЧ.ПредъявленСФ        = Истина;
    СтрокаТЧ.ВидДокументаРасхода = Перечисления.ВидыДокументовПодтверждающихКомандировочныеРасходы.Билет;
    СтрокаТЧ.НомерСФ             = СтрокаТЧ.НомерВходящегоДокумента;
    СтрокаТЧ.ДатаСФ              = СтрокаТЧ.ДатаВходящегоДокумента;
КонецПроцедуры

8. Грабли, которые стоит знать заранее

1. Признака может не быть в модуле обмена вообще — тогда его нужно брать запросом по ссылке документа, а не из переданной таблицы.
2. Выгружается не тот ПКО, который кажется очевидным. Определяйте по составу свойств в файле выгрузки, а не по названию объекта.
3. Необъявленные в правилах реквизиты теряются при загрузке нового документа.
4. ПередЗаписьюПолученныхДанных для нового документа не работает: типовая процедура выходит при ДанныеИБ = Неопределено.
5. Приёмник может пересчитывать ваш реквизит сам — проверяйте ПередЗаписью, ПриЗаписи и модуль формы документа-приёмника.
6. Файловый обмен двухсторонний. Ошибка ТранспортСообщенийОбменаFILE «не был обнаружен файл сообщения с данными» с шаблоном Message*_<корреспондент>_<свой узел>.* — это ожидание ответного файла, а не поломка расширения. Сначала запустите обмен на стороне корреспондента. (Если настройка подключения через локальный или сетевой каталог-типовое поведение системы)

9. Проверка: сценарии и результат

Проверяли обмен с файловым транспортом через COM (встроенный типовой инструмент) на разных сценариях — все прошли штатно, в боевом режиме сейчас запущен в серверном варианте через com-соединение:

Поведение со счетами-фактурами — это логика самой БП (галка СФ и связанный с ней документ), и она нас устраивает: цель была передать признак, а не переопределить учёт.

10. Ограничения и что осталось

• Передаётся булево. Если понадобится набор полей — тем же способом едет таблица значений с любым набором колонок.
• При снятии признака БСО в УТ сопутствующие ПредъявленСФ/ВидДокументаРасхода в БП остаются (галка БСО снимается). Если нужно откатывать и их — достаточно дополнить ПрименитьПризнакБСОСтрокеТЧ веткой для Ложь.
• Диагностические записи в журнал регистрации (Обмен с УТ.БСО авансового отчета / Обмен с БП.БСО авансового отчета) в коде помечены как временные — после приёмки их можно убрать.
• Проверено на конкретных версиях УТ 11.5.27.81 БП 3.0.206.19 . При обновлении конфигураций имеет смысл повторно убедиться, что имена обработчиков и состав свойств не изменились — расширения на &После переживают обновления лучше, чем копии типовых процедур.

Файлы

К статье приложены собранные расширения в zip архиве:

• БСО_АвансовыеОтчеты.cfe — расширение для УТ (заимствованный МенеджерОбменаЧерезУниверсальныйФормат);
• БСО_АвансовыеОтчеты_BP.cfe — расширение для БП (заимствованный МенеджерОбменаЧерезУниверсальныйФормат13);

Если будете повторять на своих конфигурациях: проверьте имена ПКО и реквизитов (шаг 2 §2) — в соседних релизах они могут отличаться, а сам механизм AdditionalInfo остаётся тем же.

И, конечно, обязательно тестировать!
