NativeDraw: Компонента рисования для 1С [V2.6.2]

08.08.16

Разработка - Разработка внешних компонент

Рисуйте в формах 1С, также предлагается небольшое количество нерисовальных функций

Скачать файл

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование SM По подписке [?] Купить один файл
NativeDraw Исходники (VS2015)
.rar 12,60Mb
92
92
3 SM
Скачать Купить за 2 450 руб.
Пример "Танк"
.epf 1,20Mb
64
64
1 SM
Скачать Купить за 1 850 руб.
Пример "Примитивы"
.epf 136,10Kb
77
77
1 SM
Скачать Купить за 1 850 руб.
Пример "Изображения: Поворот, Отражение, Изменение размера"
.epf 154,17Kb
39
39
1 SM
Скачать Купить за 1 850 руб.
Пример "Изображения: Буфер обмена"
.epf 325,06Kb
37
37
1 SM
Скачать Купить за 1 850 руб.
Пример "Хуки, окна, выделение мышью"
.epf 147,14Kb
60
60
1 SM
Скачать Купить за 1 850 руб.
Пример "Отрисовка EAN13"
.epf 138,89Kb
28
28
1 SM
Скачать Купить за 1 850 руб.
Внешняя компонента NativeDraw
.dll 179,50Kb
110
110
1 SM
Скачать Купить за 1 850 руб.

Возможности и характеристики

  1. Данная внешняя компонента сделана по технологии NativeAPI, можно подключать прямо из макета и лишних регистраций
  2. Отрисовка происходит в памяти, результат получаем в виде двоичных данных, которые можно преобразовать в картинку и встроить куда угодно: на форму или даже на кнопку
  3. Возможность рисования с учётом полупрозрачности
  4. Работа с изображениями и буфером обмена
  5. Возможность задания собственного таймера отрисовки. Будет приходить внешнее событие
  6. Работа с клавиатурой, мышкой, окнами
  7. Компонента работает как со старой платформой 8.2.x-8.3.5, так и с новой 8.3.6
  8. Доступны открытые исходники, сама отрисовка сделана через библиотеку GDI+, всё структурировано, и можно легко добавлять свои методы
  9. Visual Studio 2015 / C++
Описание методов

[Число ФорматВыводимойКартинки]
0 - BMP
1 - PNG
2 - GIF
3 - JPG
4 - TIFF
5 - ICO

[Строка БуферОбмена]
БуферОбмена

[Строка Цвет]
Красный
Оранжевый
Жёлтый
Зелёный
Синий
Феолетовый
Серый
Белый
Чёрный

[Строка Координаты]
Последовательность из |%04X:%04X|,
где %04X - 4 знаковое HEX число. То есть:
|0001:0002||0064:0064||0100:0101| это
1. X = 1 / Y = 2
2. X = 100 / Y = 100
3. X = 256 / Y = 257


[Число Выравнивание]
0 - Лево / Верх
1 - Центр
2 - Право / Низ

[Строка Шрифт]
Arial
Tahoma
Times New Roman
и др.

[Число СтильШрифта]
0 - Нет
1 - Жирный
2 - Курсив
3 - Жирный + Курсив
4 - Подчёркнутый
8 - Зачёркнутый

[Строка ДействиеКлавиши]
НажатиеКлавиши
ПовторКлавиши
ОтпусканиеКлавиши

[Строка ДействиеМыши]
ДвижениеМыши
НажатиеЛевойКнопкиМыши
ОтпусканиеЛевойКнопкиМыши
ДвойнойКликЛевойКнопкиМыши
НажатиеПравойКнопкиМыши
ОтпусканиеПравойКнопкиМыши
ДвойнойКликПравойКнопкиМыши
НажатиеСреднейКнопкиМыши
ОтпусканиеСреднейКнопкиМыши
ДвойнойКликСреднейКнопкиМыши
НажатиеXКнопкиМыши
ОтпусканиеXКнопкиМыши
ДвойнойКликXКнопкиМыши
ДвижениеКолесаМыши

[Строка СобытиеОкна]
ОкноИзменено
ОкноРазвёрнуто
ОкноСвёрнуто
ОкноВосстановлено

[Число СовместноНажатыеСМышьюКнопки]
1 - Левая кнопка мыши
2 - Правая кнопка мыши
4 - SHIFT
8 - CTRL
16 - Средняя кнопка мыши
32 - Кнопка мыши X1
64 - Кнопка мыши X2

//Холст (Canvas)

[Строка Холст]
Холст_Создать(Число Ширина, Число Высота, Число ФорматВыводимойКартинки);

[ДвоичныеДанные Картинка]
Холст_ДвоичныеДанные(Строка Холст);

[ДвоичныеДанные Картинка]
Холст_УчастокДвоичныеДанные(Строка Холст, Число X, Число Y, Число W, Число H);

[Булево Результат]
Холст_Удалить(Строка Холст);

//Изображение (Image)

[Строка Изображение]
Изображение_Создать(Строка Холст_Изображение_БуферОбмена_ПутьКФайлу);

[Булево Результат]
Изображение_ИзменитьРазмер(Строка Изображение, Число Ширина, Число Высота);

[Булево Результат]
Изображение_Повернуть(Строка Изображение, Число Угол, Булево ИзменятьРазрешение);

[Булево Результат]
Изображение_Отразить(Строка Изображение, Булево X, Булево Y);

[Булево Результат]
Изображение_Обрезать(Строка Изображение, Число X, Число Y, Число W, Число H);

[Булево Результат]
Изображение_ВБуферОбмена(Строка Изображение);

[Число Ширина]
Изображение_ПолучитьШирину(Строка Изображение);

[Число Высота]
Изображение_ПолучитьВысоту(Строка Изображение);

[ДвоичныеДанные Картинка]
Изображение_ДвоичныеДанные(Строка Изображение, Число ФорматВыводимойКартинки);

[ДвоичныеДанные Картинка]
Изображение_УчастокДвоичныеДанные(Строка Изображение, Число ФорматВыводимойКартинки, Число X, Число Y, Число W, Число H);

[Булево Результат]
Изображение_Удалить(Строка Изображение);

//Рисование (Draw)

[Строка Цвет]
Рисование_ПолучитьЦвет(Число A, Число R, Число G, Число B);

[Строка Координаты]
Рисование_ДобавитьТочки(Строка Координаты, Число X, Число Y);

[Процедура]
Рисование_Точка(Строка Холст, Число X, Число Y, Строка Цвет);

[Процедура]
Рисование_Линия(Строка Холст, Число X1, Число Y1, Число X2, Число Y2, Число Толщина, Строка Цвет);

[Процедура]
Рисование_Эллипс(Строка Холст, Число X, Число Y, Число W, Число H, Число Толщина, Строка Цвет);

[Процедура]
Рисование_ЗаполненныйЭллипс(Строка Холст, Число X, Число Y, Число W, Число H, Строка Цвет);

[Процедура]
Рисование_Прямоугольник(Строка Холст, Число X, Число Y, Число W, Число H, Число Толщина, Строка Цвет);

[Процедура]
Рисование_ЗаполненныйПрямоугольник(Строка Холст, Число X, Число Y, Число W, Число H, Строка Цвет);

[Процедура]
Рисование_Треугольник(Строка Холст, Число X1, Число Y1, Число X2, Число Y2, Число X3, Число Y3, Число Толщина, Строка Цвет);

[Процедура]
Рисование_ЗаполненныйТреугольник(Строка Холст, Число X1, Число Y1, Число X2, Число Y2, Число X3, Число Y3, Строка Цвет);

[Процедура]
Рисование_Многоугольник(Строка Холст, Строка Координаты, Число Толщина, Строка Цвет);

[Процедура]
Рисование_ЗаполненныйМногоугольник(Строка Холст, Строка Координаты, Строка Цвет);

[Процедура]
Рисование_Текст(Строка Холст, Строка Текст, Число X, Число Y, Число W, Число H, Число ВертикальноеВыравнивание, Число ГоризонтальноеВыравнивание, Строка Шрифт, Число РазмерШрифта, Число СтильШрифта, Строка Цвет);

[Процедура]
Рисование_Изображение(Строка Холст, Строка Изображение, Число X, Число Y, Число W, Число H, Число Угол, Булево Отразить_X, Булево Отразить_Y);

//Таймер (Timer)

[Строка Таймер]
Таймер_Запустить(Число Период);

[Булево Результат]
Таймер_Остановить(Строка Таймер);

//Перехват (Hook)

[Булево Результат]
Перехват_Установить();

[Булево Результат]
Перехват_Убрать();

[Булево Результат]
Перехват_Установлен();

//Ввод (Input)

[Булево Результат]
Ввод_АктивироватьПерехватКлавиатуры();

[Булево Результат]
Ввод_ЗадатьПерехватКлавиши(Число VK_KEY, Булево Блокировать);

[Булево Результат]
Ввод_УбратьПерехватКлавиши(Число VK_KEY);

[Булево Результат]
Ввод_ДеактивироватьПерехватКлавиатуры();

[Булево Результат]
Ввод_АктивироватьПерехватМыши();

[Булево Результат]
Ввод_ЗадатьПерехватДействияМыши(Строка ДействиеМыши, Булево Блокировать);

[Булево Результат]
Ввод_УбратьПерехватДействияМыши(Строка ДействиеМыши);

[Булево Результат]
Ввод_ДеактивироватьПерехватМыши();

// Окно (Window)

[Строка Окно]
Окно_Главное();

[Строка Окно]
Окно_ПолучитьПоЗаголовку(Строка Заголовок);

[Булево Результат]
Окно_Дочернее(Строка Окно);

[Булево Результат]
Окно_ПолучитьКоординаты(Строка Окно, Число X1, Число Y1, Число X2, Число Y2);

[Булево Результат]
Окно_ВОтносительныеКоординаты(Строка Окно, Число X, Число Y);

[Булево Результат]
Окно_Переместить(Строка Окно, Число X1, Число Y1, Число X2, Число Y2);

[Булево Результат]
Окно_АктивироватьПерехват();

[Булево Результат]
Окно_ЗадатьПерехват(Строка Окно);

[Булево Результат]
Окно_УбратьПерехват(Строка Окно);

[Булево Результат]
Окно_ДеактивироватьПерехват();

//Тест (Test)

[Булево Результат]
Тест_ВнешнееСобытие(Строка Источник, Строка Событие, Строка Данные);

// Внешние события

Источник
	"NativeDraw"

[Таймер]
Cобытие
	"СистемныйТаймер"
Данные
	Таймер

[Клавиатура]
Cобытие
	ДействиеКлавиши
Данные
	Окно|0|0|КодКлавиши|0

[Мышь]
Cобытие
	ДействиеМыши
Данные
	Окно|X|Y|СовместноНажатыеСМышьюКнопки|ЗначениеКолесаМыши

[Окно]
Cобытие
	СобытиеОкна
Данные
	Окно
Примеры
Танк
Управление
W - Вперёд / S - Назад / A - Влево / D - Вправо / F - Выстрел


Поворот изображения

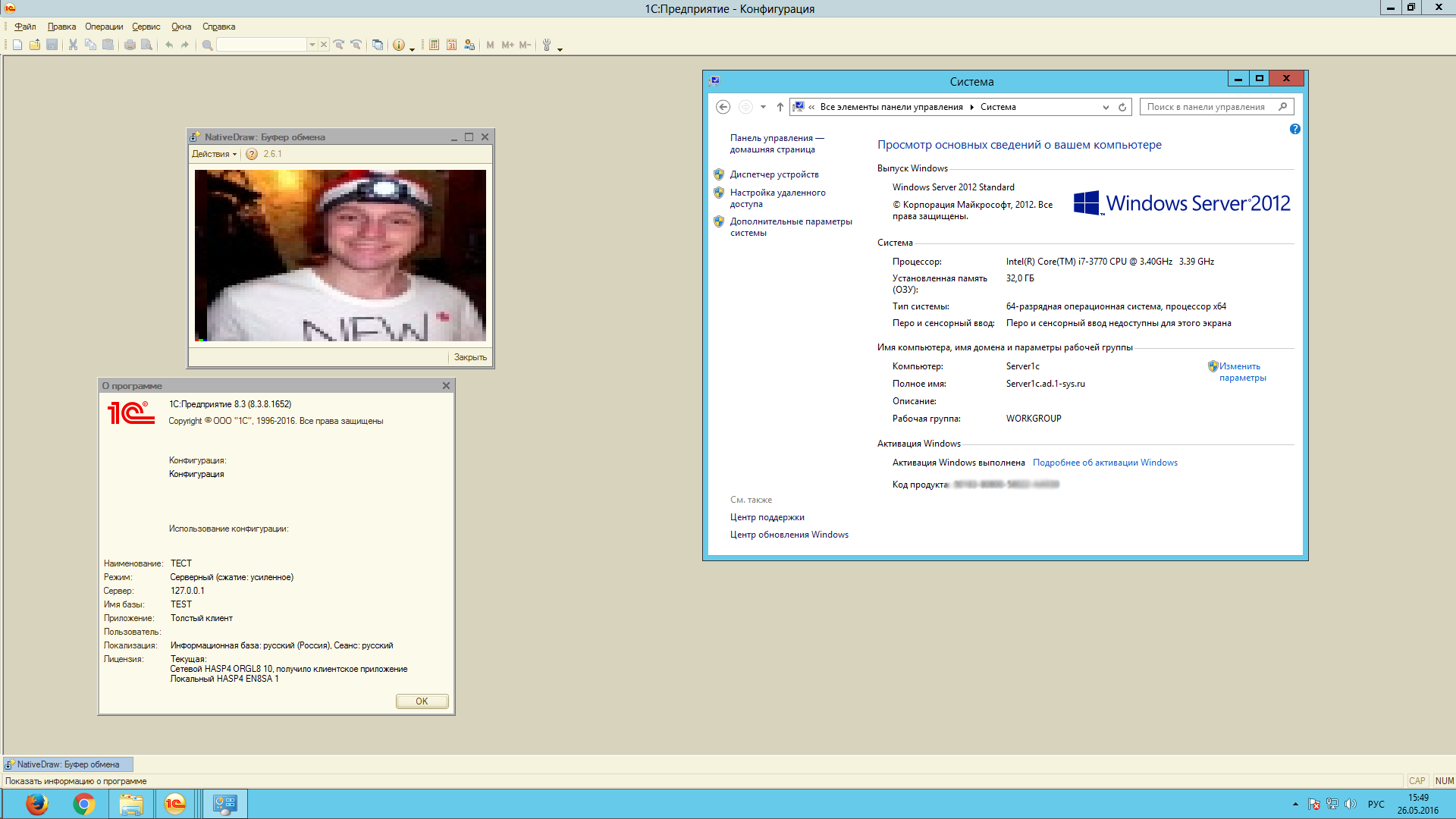

Буфер обмена
Отрисовка примитивов
EAN-13
Отрисовка штрих-кода EAN13. Важно знать, сама компонента не генерирует изображение штрих-кода. Всё сделано средствами 1С, от компоненты было лишь рисование линий и текста


Ввод, Хуки, Окна
Выделение мышкой, отлов клавиш

Проекты с использованием компоненты
История версий
  • 1.0 - Первая публичная версия
  • 1.1 - Адаптировано для новых платформ
  • 2.0 - Добавлена работа с изображениями, таймеры теперь не часть региона рисования, фиксы, переименование ф-ий
  • 2.1 - Фиксы, добавлена работа с буфером обмена (Изображения)
  • 2.2 - Добавлена ф-ия Изображение_ИзменитьРазмер(), в DLL-файле теперь прописана версия
  • 2.3 - Переделана работа с хуками, добавлена поддержка мыши, добавлены некоторые функции получения окон (для вычисления координат для мыши), переименованы события
  • 2.4 - Несколько проверок в коде, тестовая функция для внешнего события
  • 2.5 - Переделан немного вывод картинки, добавлено несколько форматов выводимой картинки, добавлены 2 функции для получения двоичных данных сразу с изображений
  • 2.5.1 - Фиксы
  • 2.6 - Переделана архитектура компоненты в части работы с хуками. Хуки теперь не часть ввода. Добавлены функции и события для отлова событий окон. (Пример: Ввод, Хуки, Окна)
  • 2.6.1 - Исправлены ошибки в ф-иях буфера обмена
  • 2.6.2 - Добавлена отрисовка многоугольников, перекомпиляция для работы с Windows 7
Внимание

В файлах-примерах внешняя компонента уже вшита, но не всегда последняя.
Последнюю версию можно скачать отдельным файлом или скомпилировать исходники.
В файлах-примерах внешняя компонента подгружается из макета, но 1С иногда это как-то
криво делает и может загрузить старую версию вместо новой (у компоненты есть свойство "Версия").
Для устранения проблемы почистите кеш.

1c native draw dll gdi+ c++

См. также

Разработка внешних компонент POS терминал Рабочее место Розничная торговля Программист Пользователь Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Управление торговлей 10 1С:Розница 2 1С:Управление нашей фирмой 1.6 1С:ERP Управление предприятием 2 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х Розничная и сетевая торговля (FMCG) Рестораны, кафе и фаст-фуд Реклама, PR и маркетинг Управленческий учет Платные (руб)

Медиадисплей покупателя может отображать текущую покупку на кассовом месте, показывать видеорекламу, баннеры, во время простоя разворачивать рекламу на весь экран. Экран можно использовать в качестве графического меню-борда в кафе и видеовывески. В качестве устройства отображения можно использовать Android-планшеты, смарт-телевизоры с Android, мониторы или проекторы под управлением Windows или Linux-компьютера. Linux-версия успешно запускается на одноплатных компьютерах Raspberri Pi и Orange Pi. Настраивается ЛЮБОЙ ДИЗАЙН экрана при помощи встроенного графического редактора! Решение можно масштабировать от одного экрана до тысяч экранов с централизованным управлением.

15000 руб.

30.05.2017    52901    7    69

43

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Внешняя компонента в виде библиотеки (.dll файл), позволяющая посылать команды и получать ответы по протоколу WebSocket из 1С. Компонента работает только на стороне "клиента".

4440 руб.

22.06.2020    17360    16    33

21

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:Управление нашей фирмой 1.6 1С:Бухгалтерия 3.0 Платные (руб)

Внешняя компонента позволяет работать c TWAIN-совместимым оборудованием (сканерами, камерами) . Полностью совместима со стандартной TWAIN-компонентой из БСП и может применяться как ее замена без изменения вызовов, при этом может работать с 64-разрядной платформой, а так же имеет расширенную функциональность, например, сохранение результата непосредственно в PDF без использования сторонних утилит. Прекрасно работает на сервере, тонком клиенте и веб-клиенте (проверена работа в браузерах Google Chrome, Mozilla Firefox и Microsoft Internet Explorer).

3000 руб.

12.05.2020    27096    135    98

87

Работа с интерфейсом Программист Платформа 1С v8.3 Конфигурации 1cv8 1С:ERP Управление предприятием 2 Платные (руб)

Обработка предназначена для создания и управления дашбордами.

2400 руб.

29.06.2020    17617    24    6

38

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Позволяет автоматизировать работу с картинками. С помощью компоненты можно измерять размер изображений, поворачивать их, наносить водяные знаки, конвертировать из одного формата в другой. Будет очень полезна для интернет-магазинов и всех, кому постоянно требуется работать с различными графическими форматами. Выполнена по технологии NativeAPI. Работает с форматами: jpg (jpeg), png, bmp, gif, tif

3600 руб.

02.09.2010    76604    71    255

189

Разработка внешних компонент Программист Платформа 1С v8.3 Конфигурации 1cv8 Платные (руб)

Внешняя компонента позволяет печатать PDF файлы непосредственно из 1С, не используя при этом сторонних программ. Прекрасно работает на сервере, тонком клиенте и веб-клиенте. Основана на проекте PDFium из состава проекта Chromium/Chrome

1500 руб.

17.09.2018    35813    110    127

113

Разработка внешних компонент Телефония, SIP Программист Платформа 1С v8.3 Конфигурации 1cv8 Россия Платные (руб)

Внешняя компонента выполнена по технологии Native API для 1С 8.х, обеспечивает доступ к программным АТС Asterisk (FreePBX, Elastix) через AMI интерфейс. Через него можно управлять многими функциями Asterisk (определение номеров, перевод звонков, набор телефона и т. д.)

2400 руб.

04.05.2018    45915    118    66

63
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. ПерваяСистема 176 22.07.15 01:04 Сейчас в теме
Сделал небольшой примерчик, что можно будет делать с новой версией
http://www.youtube.com/watch?v=7_thbqRG7AY
26. kao_andi 20 19.12.15 22:34 Сейчас в теме
(1) Слушай блин, все отлично даже бы задонатил, но не хватает мануала, который бы описывал что какая метода делает и какие последствия. А так зачет.
27. ПерваяСистема 176 19.12.15 22:47 Сейчас в теме
(26) kao_andi, поэтому есть миллион примеров)
2. Steelvan 305 27.07.15 13:41 Сейчас в теме
4. ПерваяСистема 176 27.07.15 13:47 Сейчас в теме
(2) Steelvan, видео в статье (http://www.youtube.com/watch?v=lSGjrKYnQuo). а то что было в комментах я удалил (ибо уже устарело)
3. RomanBor 118 27.07.15 13:46 Сейчас в теме
Братан не фига ты заморочился :)
rhtr; SiAl; +2 Ответить
5. AlexanderKai 27.07.15 16:37 Сейчас в теме
Танчики мегакруто! :)
adhocprog; +1 Ответить
6. Johny_v 140 29.07.15 11:03 Сейчас в теме
Добрый день.
Интересная разработка. А в ней есть возможность открыть или вставить изображение из буфера обмена?
7. ПерваяСистема 176 29.07.15 12:44 Сейчас в теме
(6) Johny_v, хм, такого сейчас нет, но я думаю можно добавить без особо лишних телодвижений)
8. Johny_v 140 31.07.15 09:45 Сейчас в теме
(7)Было бы очень полезно, как и открытие изображение из файла.
Буду ждать этих функций... Спасибо.
9. ПерваяСистема 176 31.07.15 12:46 Сейчас в теме
(8) Johny_v, да, попробуем сделать ..
10. ПерваяСистема 176 01.08.15 17:08 Сейчас в теме
(8) Johny_v, добавил, то что просили (даже видео сделал)
13. Johny_v 140 06.08.15 15:09 Сейчас в теме
11. cool.vlad4 2 01.08.15 17:39 Сейчас в теме
по моему крутая штука, судя по комментариям. но даже плюс (не то что посмотреть публикацию) поставить не смог. "публикация была удалена"(
12. ПерваяСистема 176 01.08.15 17:52 Сейчас в теме
(11) cool.vlad4, да нет, наверное, просто вы попали в момент когда публикация была на модерации после обновления. Сейчас всё должно быть хорошо
cool.vlad4; +1 Ответить
14. ignor 237 13.10.15 11:26 Сейчас в теме
Очень приятное впечатление. Вдвойне приятно наличие исходников. Сам хотел заморочится в сторону черепашьей графики ибо дочке уже 8 лет и пора бы ей уже программировать и кодить.
15. ПерваяСистема 176 13.10.15 11:34 Сейчас в теме
(14) ignor, да вот жишь, иногда попадаются компоненты интересные, а что-то поправить в них уже не судьба.
16. гыук320 18 16.10.15 10:39 Сейчас в теме
Добрый день! Не могу получить координаты мыши на управляемых формах, игнорируется внешнее событие.

&НаКлиенте
Перем Драйвер, Мышь;

//В форме в " ВнешнееСобытие" прописал
&НаКлиенте
Процедура ВнешнееСобытие(Источник, Событие, Данные)
	стр=1; //поставил точку останова что бы посмотреть "Данные" но в неё не заходить
КонецПроцедуры

&НаКлиенте
Процедура ПриОткрытии()
          ПодключитьКомпоненту();
КонецПроцедуры

&НаСервере
Процедура	ПодключитьКомпоненту()
Попытка
Адрес	=	ПоместитьВоВременноеХранилище(Обработки.РедакторОконУФ.ПолучитьМакет("NativeDraw_2_3"));
Если ПодключитьВнешнююКомпоненту(Адрес, "КомпонентаРисования", ТипВнешнейКомпоненты.Native) Тогда
		Драйвер = Новый("AddIn.КомпонентаРисования.NativeDraw");
		Драйвер.Ввод_УстановитьПерехват();
		Драйвер.Ввод_АктивироватьПерехватМыши();
		Мышь = Новый СписокЗначений;
		Мышь.Добавить("ДвижениеМыши");
		Мышь.Добавить("НажатиеЛевойКнопкиМыши");
		Мышь.Добавить("ОтпусканиеЛевойКнопкиМыши");
		Для каждого Элемент Из Мышь Цикл
			Драйвер.Ввод_ЗадатьПерехватДействияМыши(Элемент.Значение, Ложь);
		КонецЦикла;
		Сообщить(Драйвер.Версия);	 // сообщение выводится
                Иначе
				Отказ			=	Истина;
		КонецЕсли;
	Исключение
		Отказ			=	Истина;
	КонецПопытки;

КонецПроцедуры

Показать

Кто знает почему не срабатывает точка останова на УФ ? Второй день мучаюсь!!!
С уважением, Андрей.
17. ПерваяСистема 176 16.10.15 11:39 Сейчас в теме
18. ПерваяСистема 176 16.10.15 12:27 Сейчас в теме
(16) гыук320, так беглым взглядом пробежался, объект Драйвер при завершении процедуры ПодключитьКомпоненту "разрушается" и соответственно срабатывает ф-ия деинициализации всего в компоненте. Т.е. в процедуре эта переменная как бы локальная у вас.
Надо вам переменную драйвер хранить в другом месте. Позднее постараюсь сделать пример с управляемыми формами
19. ПерваяСистема 176 17.10.15 13:33 Сейчас в теме
(16) гыук320, я тут тыкал-тыкал, замучился, но решение оказалось простым, в твоём случае нужно процедуру ПодключитьКомпоненту() исполнять на клиенте
вот так, как предлагаю:


&НаКлиенте
Перем Драйвер;

&НаКлиенте
Процедура ПриОткрытии(Отказ)

	Попытка

		Если ПодключитьВнешнююКомпоненту("D:\Develop\win32\FrameWork_1C\NativeAPI\bind\NativeDraw.dll", "КомпонентаРисования", ТипВнешнейКомпоненты.Native) Тогда

			Драйвер	=	Новый("AddIn.КомпонентаРисования.NativeDraw");

			Драйвер.Ввод_УстановитьПерехват();
			Драйвер.Ввод_АктивироватьПерехватМыши();

			Драйвер.Ввод_ЗадатьПерехватДействияМыши("ДвижениеМыши", ЛОЖЬ);
			Драйвер.Ввод_ЗадатьПерехватДействияМыши("НажатиеЛевойКнопкиМыши", ЛОЖЬ);
			Драйвер.Ввод_ЗадатьПерехватДействияМыши("ОтпусканиеЛевойКнопкиМыши", ЛОЖЬ);

		КонецЕсли;


	Исключение

		Сообщить(ОписаниеОшибки());
		Отказ			=	Истина;

	КонецПопытки;


КонецПроцедуры

&НаКлиенте
Процедура ВнешнееСобытие(Источник, Событие, Данные)

	Сообщить(Данные);

КонецПроцедуры

&НаКлиенте
Процедура ПриЗакрытии()

	Драйвер.Ввод_УбратьПерехват();
	Драйвер	= NULL;

КонецПроцедуры


Показать
20. Natalex95 10.11.15 16:55 Сейчас в теме
ДД. Библиотека огонь. Сама идея очень красивая.
Но столкнулся в своей задаче (хотелке) с небольшой трудностью. Я хочу масштабировать графики в зависимости от изменения размера формы. Сможете подсказать как, это можно реализовать....

можно конечно через задержки, но данное решение не красивое. Может имеет смысл к библиотеке дописать инструментарий, например вызов внешнего события при изменении размера формы...(если конечно такое возможно)
22. ПерваяСистема 176 10.11.15 17:11 Сейчас в теме
(20) Natalex95, ну вообще это возможно, но почему бы не сделать просто обработчик ожидания?
Может быть сделаю, по внешнему событию)
23. Natalex95 11.11.15 02:28 Сейчас в теме
(22) Потому что с точки зрения объектного программирование это правильный подход. Произошло событие - вызове процедуру. Не нужно в каждой форме писать кучу одинакового кода по отлавливанию тех или иных событий, если нужно событие обработать оно просто вызывается.

p.s. мне до сих пор не понятно, почему в 1С не делают некоторых событий у объектов. Иногда хочется сделать бантик для пользователя, а приходиться отказывать потому что нужно наворотить просто уйму сложного и не понятного кода.

24. ПерваяСистема 176 15.11.15 15:51 Сейчас в теме
(20) Natalex95, сделал такую штуку как отлов событий окон. Если окно переместилось или изменило размер, то придёт событие (предварительно вы должны установить перехват и указать какое окно вам нужно отслеживать).
21. Xershi 1505 10.11.15 17:02 Сейчас в теме
Забавная штука, кому то на курсовую сойдет, а может даже на диплом.
25. ПерваяСистема 176 27.11.15 11:14 Сейчас в теме
28. Steelvan 305 02.04.16 11:03 Сейчас в теме
Вариант использования, за который можно получить хоть какую-то копеечку ?
29. ПерваяСистема 176 02.04.16 12:00 Сейчас в теме
(28) Steelvan, используйте как хотите, только саму по себе компоненту не продавайте. Ну и не должно быть публикаций с вашей стороны, где вы как просто раздаёте компоненту, так и продаёте за $m c примером.
А какую-нибудь полезную обработку, где вы используете компоненту - пожалуйста.
30. oleg_km 06.04.16 09:28 Сейчас в теме
Тоже делал библиотеку для рисования, но после того как подрубил к 1С .NET по методу Сергея Смирнова - просто пользую классы Grafics и Bitmap из 1С напрямую
31. ПерваяСистема 176 06.04.16 12:53 Сейчас в теме
(30) oleg_km, да видел, прикольно, круто и интересно. Но это нужен .NET и, на мой взгляд, как-то код выглядит не красиво. Кроме того, компонента ещё включает таймер, ввод, хуки, окна ...
32. pvlunegov 158 10.04.16 14:06 Сейчас в теме
Большое спасибо за вашу огромную работу, которая пригодится мне лично для моей задачи.
На рынке есть товарищи, которые сделали внешнюю компоненту для работы с графикой из 1с.
НО! Они продают ее за деньги. БОЛЬШИЕ!
Это неправильно не мой взгляд. Такая политика обречена.

ПерваяСистема, я поддерживаю вашу политику. Открытость вашей внешней компоненты, возможность дополнять ее своими функциями.
Мне пока перечисленных функций хватает.
В скором времени планирую написать пару игрушек в 1с с помощью вашей компоненты.

У меня предложение к вам. Пожалуйста, упакуйте ваши материалы в 1 архив и выложите. Пусть он будет условно за 5 sm. На мой взгляд, ваша работа стоит и больше.
Внешнюю компоненту предлагаю выложить БЕСПЛАТНО.
Кто хочет - пусть пользуют, Кому надо, скачают ваши примеры за sm.
33. pvlunegov 158 10.04.16 14:37 Сейчас в теме
Ни одна обработка не открывается в 1с.
В попытке при подключении внешней компоненты происходит ошибка.

Что делать?

Процедура	ПередОткрытием(Отказ, СтандартнаяОбработка)
	Попытка
		//Адрес	=	"D:\Develop\win32\NativeDraw\NativeAPI\bind\NativeDraw.dll";
		Адрес	=	ПоместитьВоВременноеХранилище(ПолучитьМакет("NativeDraw_2_5"));
		Если ПодключитьВнешнююКомпоненту(Адрес, "КомпонентаРисования", ТипВнешнейКомпоненты.Native) Тогда
			ND = Новый("AddIn.КомпонентаРисования.NativeDraw");
			ЭлементыФормы.КоманднаяПанель.Кнопки.Версия.Текст	=	ND.Версия;
		Иначе
			Отказ			=	Истина;
			Возврат;
		КонецЕсли;
	Исключение
		Отказ			=	Истина;
	КонецПопытки;
КонецПроцедуры
Показать
34. pvlunegov 158 10.04.16 14:38 Сейчас в теме
Отключил попытку. Выскочило описание ошибки. Во всех обработках, при подключении внешней компоненты одна и та-же ошибка:

{Форма.Форма.Форма(373)}: Ошибка при вызове метода контекста (ПодключитьВнешнююКомпоненту)
Если ПодключитьВнешнююКомпоненту(Адрес, "КомпонентаРисования", ТипВнешнейКомпоненты.Native) Тогда
по причине:
Использование синхронных методов на клиенте запрещено!
35. ПерваяСистема 176 10.04.16 14:42 Сейчас в теме
(34) pvlunegov, если что, то все обработки-примеры под обычные формы. Но и на управляемых формах тоже всё работает
36. pvlunegov 158 10.04.16 14:42 Сейчас в теме
Открыл типовую конфигурацию БП 2.0 - все обработки запускаются нормально.
В пустой тестовой конфигурации ни одна обработка не запускается.
Автор, просьба объяснить странное поведение.

Как я понимаю, в типовой конфигурации при старте какие-то типовые вещи что-то делают возможным подключение внешних компонент?
37. ПерваяСистема 176 10.04.16 14:48 Сейчас в теме
(36) pvlunegov, нет, просто надо переключить тестовую конфигурацию в режим запуска "Обычное приложение"
38. ПерваяСистема 176 10.04.16 14:55 Сейчас в теме
(36) pvlunegov, а не это новый прикол от 1С
решается так
в свойствах конфигурации в категории "Совместимость" нужно установить подходящее свойство для "режим использования синхронных вызовов".
Ну или юзать НачатьПодключениеВнешнейКомпоненты
39. pvlunegov 158 10.04.16 17:41 Сейчас в теме
Я открывал ваши обработки в обычном режиме. Дело в том, что обработки заработали только в типовой конфигурации, в пустой ничего не запускается.
ПерваяСистема, ваш совет по поводу синхронных вызовов сработал, заработало!
Хорошо бы было в ваших обработках добавить управляемые формы, с дублированием функционала, но это так, плюшка.
Самое главное, что все работает.

НЕпонятное поведение - после запуска обработки "Буфер обмена", в которой более новая версия dll, обработка "Танк" перестала работать. Пишет ошибку
"{Форма.Форма.Форма(465)}: Метод объекта не обнаружен (Ввод_УстановитьПерехват)
ND.Ввод_УстановитьПерехват();
"
Пробовал прямо в обработке заменить файл dll на более свежую версию, не работает все равно.
Помогает только очистка кеша.

Просьба пояснить, как быть. Как использовать все функции всех обработок? Включены ли все эти функции в самую свежую версию dll?
Или нужно использовать под каждую функцию свою версию dll ?
40. ПерваяСистема 176 10.04.16 18:00 Сейчас в теме
(39) pvlunegov, ну пример "Танк" самый винрарный, там все ф-ии под старую dll, которая вшита в обработку. Подключение компоненты из макета вот так вот глючит да. Для 1с это одна и та же компонента ...

Чтобы все примеры работали под новую компоненту, надо все старые переписать. Там изменений очень мало
41. pvlunegov 158 10.04.16 18:18 Сейчас в теме
Как понять, вшита в обработку?
В обработке танк, используется макет, в котором двоичный файл dll.
Если его заменить, будет другая версия dll "вшитая" в обработку. Верно?
Таким образом, если заменить макет на файл новой версии dll, мы "обновим" версию dll "вшитую" в обработку. Верно?

Или может, в обработке используется старый синтаксис функций, которые в новой версии dll либо отсутствуют, либо заменены?

Как же вы пишите вашу dll, если новые версии не поддерживают старый синтаксис?
А как же ключевое понятие совместимости версий, краеугольный камень всего здания поддержки dll ?

Прошу вас ответить на мои вопросы и исправить эти косяки.
Вы просите денег за вашу dll поэтому я, как потребитель, имею право требовать определенные базовые вещи.
42. ПерваяСистема 176 10.04.16 18:34 Сейчас в теме
Или может, в обработке используется старый синтаксис функций, которые в новой версии dll либо отсутствуют, либо заменены?

- Да


Как же вы пишите вашу dll, если новые версии не поддерживают старый синтаксис?
А как же ключевое понятие совместимости версий, краеугольный камень всего здания поддержки dll ?


- Понимаете, предыдущая версия мне показалась недостаточно логичной и с неверной архитектурой. Зачем мне обеспечивать обратную совместимость для небольшого числа человек, которые скачали компоненту. Ради нескольких людей я должен таскать старый и плохой код из версии в версию.

Прошу вас ответить на мои вопросы и исправить эти косяки.
Вы просите денег за вашу dll поэтому я, как потребитель, имею право требовать определенные базовые вещи.


- Спасибо, посмеялся
43. Dvornik 20 06.05.16 12:00 Сейчас в теме
Отлично, надо скачать. Я так понял это единственное готовое решение для рисования работающее сразу и на управляемых формах и на толстых.
.
44. ПерваяСистема 176 06.05.16 12:05 Сейчас в теме
(43) Dvornik, единственное или не единственное, подключение компонент на 8.2 и 8.3 не отличается.
Единственное, в 8.3.6 они там что то сделали с памятью и я переделал. Но работает и там и там
45. Dvornik 20 18.05.16 13:57 Сейчас в теме
А Холст_Создать ( х, ,у, ФорматВыводимойКартинки) точно работает, при ФорматВыводимойКартинки=3 ?

Делаю так:
	Холст			=	Драйвер.Холст_Создать(300, 300, 3);
	Драйвер.Рисование_ЗаполненныйПрямоугольник(Холст, 0,0, 300,300, "Белый");
	Драйвер.Рисование_ЗаполненныйПрямоугольник(Холст, 30,100, 100, 5, "Зеленый");
	ЭлементыФормы.Холст.Картинка
		=	Новый Картинка(Драйвер.Холст_ДвоичныеДанные(Холст));


Жму на картинке "сохранить как" и выдает только Формат bmp
46. Dvornik 20 19.05.16 06:55 Сейчас в теме
У меня оказывается была не последняя версия (2_2). Скачал последнюю, теперь при подключении (ПодключитьВнешнююКомпоненту) вся база просто виснет.
49. ПерваяСистема 176 19.05.16 12:00 Сейчас в теме
(46) Dvornik, хрен знает, проверю
47. monkbest 114 19.05.16 10:28 Сейчас в теме
А можете пояснить, 32 или 64 для Native надо отделять. И если да, то какая версия тут?
48. ПерваяСистема 176 19.05.16 12:00 Сейчас в теме
(47) monkbest, ну компонента под x32, это означает что она работает как на x32 винде, так и на x64
50. monkbest 114 19.05.16 12:54 Сейчас в теме
Возник вопрос по буферу обмена. Если в буфере не картинка, то следующий код ломает буфер обмена, пока я 1С не закрою.

Выглядит так:
1. копирую строку из текстового редактора
2. жму кнопку в 1С (код ниже)
После этого я ни в одном приложении не могу ни ставить ту строчку из буфера, ни скопировать что-то новое.
3. закрываю 1С Предприятие (не просто обработку, а предприятие полностью)
Все опять работает

Если же в буфере картинка, то работает на УРА
	Изобр	= Драйвер.Изображение_Создать("БуферОбмена");
	Если СокрЛП(Изобр) = "" Тогда
		Возврат;
	КонецЕсли;
	Ширина = Драйвер.Изображение_ПолучитьШирину(Изобр);
	Высота = Драйвер.Изображение_ПолучитьВысоту(Изобр);
	Холст = Драйвер.Холст_Создать(Ширина, Высота, 0);
	Драйвер.Рисование_Изображение(Холст, Изобр, 0, 0, Ширина, Высота, 0, 0, 0);

	двоичныеДанные = Драйвер.Холст_ДвоичныеДанные(Холст);
	КартинкаИзБуфера = Новый Картинка(двоичныеДанные);
	изБуфера = ПоместитьВоВременноеХранилище(двоичныеДанные);

	Драйвер.Изображение_Удалить(Изобр);
	Драйвер.Холст_Удалить(Холст);
Показать

Драйвер - внешняя компонента
изБуфера - переменная формы типа строка для отображения картинки на экране
51. monkbest 114 19.05.16 12:56 Сейчас в теме
(50) monkbest, собственно Ваша обработка (NativeDraw_БуферОбмена) тоже ломается, если в буфере не картинка
55. ПерваяСистема 176 19.05.16 14:40 Сейчас в теме
(51) monkbest, нормально всё, я взял обработку заменил компоненту на новую 2.6.1, при копировании текста ничего не ломается и не виснет, платформа 8.3.8
57. monkbest 114 20.05.16 08:06 Сейчас в теме
(55) не понял, а в каком из примеров какие версии библиотеки?
было бы неплохо в именах файлов для скачивания написать версии dll
я скачал Пример "Изображения: Буфер обмена" и Пример "Танк"
собственно в первой ошибка проявляется, я сохранил макет на жесткий диск и в свойствах файла на закладке "подробно" увидел 2.5.0.0
где взять 2.6.1?
52. Dvornik 20 19.05.16 13:49 Сейчас в теме
Порылся в интернете, получается в управляемом приложении, нельзя загружать картинку в декорации!
Можно только брать из библиотеки.
Элементы.Декорация1.Картинка=БиблиотекаКартинок.БизнесПроцесс;

Я так понял в управляемых формах , придется выводить картинку в табличный документ...

Да, попробовал версии. 2_2 - работает. 2_6_1 намертво, вешает 1с. Может что-то надо установить?
53. ПерваяСистема 176 19.05.16 14:30 Сейчас в теме
(52) Dvornik, можно, берёшь картинку (не файл, а объект), кладёшь во временное хранилище, получаешь адрес, этот адрес приравниваешь к декорации (она строка)
54. ПерваяСистема 176 19.05.16 14:35 Сейчас в теме
(52) Dvornik, установить может и надо, распространяемые пакеты для VS2015
Ибо у меня работает всё норм, ничего не падает
56. Dvornik 20 20.05.16 05:37 Сейчас в теме
(54) Не знаю даже, что мне поставить на сервер 1с теперь и скольки разрядное.
59. monkbest 114 20.05.16 09:02 Сейчас в теме
(52) Dvornik, вот рабочий код по отображению картинки:
на форме переменная формы строка неограниченной длины "изБуфера", которую я поместил на форму, у поля указал вид "полеКартинки"
Все работает с dll 2.5, с 2.6.1 зависает при инициализации как у Вас
	Изобр	= Драйвер.Изображение_Создать("БуферОбмена");
	Если СокрЛП(Изобр) = "" Тогда
		Сообщить("не то");
		Возврат;
	КонецЕсли;
	Ширина = Драйвер.Изображение_ПолучитьШирину(Изобр);
	Высота = Драйвер.Изображение_ПолучитьВысоту(Изобр);
	Холст = Драйвер.Холст_Создать(Ширина, Высота, 0);
	Драйвер.Рисование_Изображение(Холст, Изобр, 0, 0, Ширина, Высота, 0, 0, 0);

	двоичныеДанные = Драйвер.Холст_ДвоичныеДанные(Холст);
	изБуфера = ПоместитьВоВременноеХранилище(двоичныеДанные);

	Драйвер.Изображение_Удалить(Изобр);
	Драйвер.Холст_Удалить(Холст);
Показать
pvlunegov; +1 Ответить
58. monkbest 114 20.05.16 08:59 Сейчас в теме
Скачал dll отдельно, там был 2.6.1.
Заменил в своей обработке (с 2.5 она в принципе работала, но падала, если в буфере обмена не картинка)
При открытии стало зависать намертво, т.е. 2.6.1 не инициализируется, а 2.5 инициализируется в УФ на ура
УФ, 1С:Предприятие 8.3 (8.3.7.1860)
Прилепил саму обработку
Вот код инициализации:
&НаСервере
Функция ПолучитьМакетСКомпонентой()
	Возврат ПолучитьОбщийМакет("NativeDraw_2_6_1");
КонецФункции
&НаКлиенте
Процедура ПриОткрытии(Отказ)
	Попытка
		#Если ТолстыйКлиентУправляемоеПриложение Тогда
			ПутьККомпоненте = "ОбщийМакет.NativeDraw_2_6_1";
		#Иначе
			Макет = ПолучитьМакетСКомпонентой();
			Каталог = КаталогВременныхФайлов();
			ПутьККомпоненте = Каталог + "NativeDraw_2_6_1.dll";
			Макет.Записать(ПутьККомпоненте);
		#КонецЕсли
		//Макет = ПолучитьМакетСКомпонентой();
		//Адрес	=	ПоместитьВоВременноеХранилище(Макет);
		//УстановитьВнешнююКомпоненту("ОбщийМакет.NativeDraw_2_5");
        Если ПодключитьВнешнююКомпоненту(ПутьККомпоненте, "КомпонентаРисования", ТипВнешнейКомпоненты.Native) Тогда

            Драйвер    =    Новый("AddIn.КомпонентаРисования.NativeDraw");

		Иначе

        КонецЕсли;


    Исключение

        Сообщить(ОписаниеОшибки());
        Отказ            =    Истина;

    КонецПопытки;
КонецПроцедуры
Показать
pvlunegov; +1 Ответить
60. ПерваяСистема 176 20.05.16 13:46 Сейчас в теме
61. monkbest 114 20.05.16 14:11 Сейчас в теме
62. ПерваяСистема 176 20.05.16 15:52 Сейчас в теме
вот, 2.6.1 запустился и работает ...
63. Dvornik 20 23.05.16 05:48 Сейчас в теме
vc_redist.x64 Установил, не помогло.
Можно мне 2.5 версию? Если она работает, мне бы хватило.
64. ПерваяСистема 176 23.05.16 10:20 Сейчас в теме
(63) Dvornik, у меня нет предыдущих версий ...
65. ПерваяСистема 176 23.05.16 10:22 Сейчас в теме
(63) Dvornik, а какая операционка у вас?
75. sherbv 505 04.07.16 09:36 Сейчас в теме
(63) Dvornik, Добрый день!
Что-нибудь получилось с этой обработкой для управляемых форм?
У меня пока не взлетает.
66. Dvornik 20 24.05.16 07:04 Сейчас в теме
Использую 7. Хочу ещё сегодня обновить платформу 1с, может из-за неё.
67. monkbest 114 24.05.16 08:20 Сейчас в теме
(66) Dvornik, не знаю, кажется, что дело не в винде и не в платформе. Я пробовал на 8.3.5 8.3.6 и 8.3.7, win 7 и win 10, с установленным VS 2015 и без.

Сдается мне, что проблема в разрядности. Автор писал, что она 32.

В мануалах написано, что надо в архив класть файл манифеста и версии компонент разной разрядности и ОС.
Еще в мануалах написано, что для работы Native в тонком клиенте (УФ) надо вызвать метод УстановитьВнешнююКомпоненту(...), этот метод материться, что компонента не та

Пробовал исходники скомпилить по 64, но студия меня послал лесом с кучей errrr. Не силяен в этой IDE и не знаю, что надо переделать в проекте, чтобы сделать 64х компоненту для теста.

Но эта версия не дает ответа на вопрос о том, почему 2.5 работает, в итоге 6sm$ выкинул на ветер, т.к. хотел реализовать в своей базе багтрекере вставку принтскринов. 2.5 плохо работает с буфером, 2.6.1 не работает
Прикрепленные файлы:
69. ПерваяСистема 176 26.05.16 14:32 Сейчас в теме
(67) monkbest, опишите какая винда какая конфигурация (или самописная?) какая платформа (желательно чтобы последняя) попробую у себя создать такие же условия
148. ru_hawk 19.05.20 18:22 Сейчас в теме
(67) чтобы собиралось под x64, надо в настройках проекта установить кодировку юникод.
68. Dvornik 20 25.05.16 08:04 Сейчас в теме
А я попробовал и в файловом варианте и в 8.2, и в 8.3, и в серверном, и на разных компьютерах. К слову на всех 64-разрядная система. Ошибка, можно сказать, та же, "установка не выполнена."
70. ПерваяСистема 176 26.05.16 14:53 Сейчас в теме
(68) Dvornik, (67) monkbest,
серверная винда x64, серверная 1ска 8.3.8 (постгрес), пустая конфигурация, всё работает
Прикрепленные файлы:
71. ПерваяСистема 176 26.05.16 15:41 Сейчас в теме
вот буфер обмена под управляемые формы
Прикрепленные файлы:
72. monkbest 114 27.05.16 09:22 Сейчас в теме
(71) выложи пример, получишь лишние SM, а мы рабочий пример. Я не исключаю возможности, что я криво написал подключение.
73. sherbv 505 04.07.16 09:20 Сейчас в теме
(71) Добрый день!
А можете выложить пример для управляемых форм.
Пока на управляемых формах заработала компонента из примера ""Тест компоненты", да и то частично.
объект создается, а на любую попытку нарисовать что-то программно ругается:

{Форма.ФормаУпраляемая.Форма(36)}: Ошибка при вызове метода контекста (Рисование_Треугольник)
Драйвер.Рисование_Треугольник(Холст, 170, 619, 81, 757, 262, 753, 1, Драйвер.Рисование_ПолучитьЦвет(200, 255, 0, 0));
по причине:
Неверный аргумент
76. grinhan 04.07.16 19:22 Сейчас в теме
(71) а можно ли получить рисунок с прозрачным фоном? У холста нет свойства прозрачности, в незакрашенных местах он получается черным.
77. ПерваяСистема 176 05.07.16 09:45 Сейчас в теме
(76) grinhan, так, в данной реализации нет, но я посмотрю что можно сделать
78. grinhan 05.07.16 14:46 Сейчас в теме
(77) буду ждать, заранее спасибо!
74. sherbv 505 04.07.16 09:25 Сейчас в теме
А версия 2.6 действительно зависает при инициализации на управляемых формах
79. newdigger 06.07.16 08:47 Сейчас в теме
Очень не хватает метода рисования залитых многоугольников. Можно ли будет добавить эту возможность?
81. Dvornik 20 07.07.16 08:10 Сейчас в теме
Добрый день.
(79) newdigger, так вы рисуйте линии потолще, мне подошло.
(75) sherbv, у меня версия 2.6 не взлетела, жду решения. Windows 10 поставить не могу.
проблема, как заметил newdigger :
при подключении компоненты версии 2.6.1 намертво виснет на ПодключитьВнешнююКомпоненту. (платформы пробовал 8.2 и 8.3)
80. newdigger 06.07.16 09:12 Сейчас в теме
Еще, при подключении компоненты версии 2.6.1 намертво виснет на ПодключитьВнешнююКомпоненту.
Хотя при подключении компоненты, которая входит в макет обработки NativeDraw_ТестКомпоненты.epf - не виснет.
ОС Windows Server 2008 R2 (под учеткой администратора)
1C 8.3.8.1784
Толстый клиент
Режим: Серверный (сжатие: усиленное)

На Windows 10 все нормально
82. newdigger 08.07.16 15:17 Сейчас в теме
Заметил еще одну неприятную особенность.
Строка моего кода:
ЭлементыФормы.Холст.Картинка = Новый Картинка(Драйвер.Холст_ДвоичныеДанные(Холст));

Здесь возникает утечка памяти. Если постоянно перерисовывать картинку, то при каждом проходе этой строки выделяется память.
Я думал, что что-то делаю не так. Но в примере с танком тоже идет утечка памяти.
83. ПерваяСистема 176 12.07.16 12:31 Сейчас в теме
(82) newdigger, та да, только это не утечка, но то есть это со стороны 1С такая фигня, но она полностью очищается если памяти не хватает (вызывается сборщик мусора), это всё на стороне платформы
84. newdigger 13.07.16 09:14 Сейчас в теме
(83)
на счет многоугольников залитых: я уже добавил эту возможность самостоятельно. Спасибо Вам за структуированный код.
85. ПерваяСистема 176 13.07.16 15:11 Сейчас в теме
86. newdigger 22.07.16 10:07 Сейчас в теме
(85) и все таки, у Вас есть какие-нибудь соображения по поводу того, что компонента не загружается на Windows Server 2008 R2?
У меня, например, Visual Studio 2015 предлагает компиляцию только на две платформы - W8 И W10. Может быть с этим связано?
