Переходник ФН-ПК USB за примерно 100 рублей. В работе часто бывают ситуации, когда нужно подключить фискальный накопитель к ПК. Ну например, касса не работает, восстанавливать работоспособность кассы неоправданно дорого, а закрыть фискальный накопитель и передать чеки в ИФНС все же нужно.

Скачать файл

ВНИМАНИЕ: Файлы из Базы знаний - это исходный код разработки. Это примеры решения задач, шаблоны, заготовки, "строительные материалы" для учетной системы. Файлы ориентированы на специалистов 1С, которые могут разобраться в коде и оптимизировать программу для запуска в базе данных. Гарантии работоспособности нет. Возврата нет. Технической поддержки нет.

Наименование SM По подписке [?] Купить один файл
Как просто прочитать чеки из ФН на вашем ПК
.doc 508,00Kb
12
12
1 SM
Скачать Купить за 1 850 руб.

Сделать такой переходник не сложно, достаточно любой микросхемы - преобразователя интерфейса USB в UART. Популярные pl-2303, CP2101,ch340. Лично я делал на преобразователе, купленном на всеми любимом aliexpress, за примерно 80 рублей.

Также нужен для подключения нужен будет ваш кабель ККТ-ФН. У меня был кабель от какого-то старого ККТ АТОЛ и прелесть в том, что кабель имеет разборный разъем. Который я, конечно же, разобрал, чтобы не включать паяльник.

Собственно, дальше все очень просто. Разъем со стороны ФН. Будем считать пины, как на фото ниже.

ПИН 1-5 - ПУСТО

ПИН 6 - 5 вольт нашего переходника USB-TTL (самое первое фото)

ПИН 7 - GND

ПИН 8 - пусто

ПИН 9 - TX

ПИН 10 - RX

ПИН 11-12 - пусто

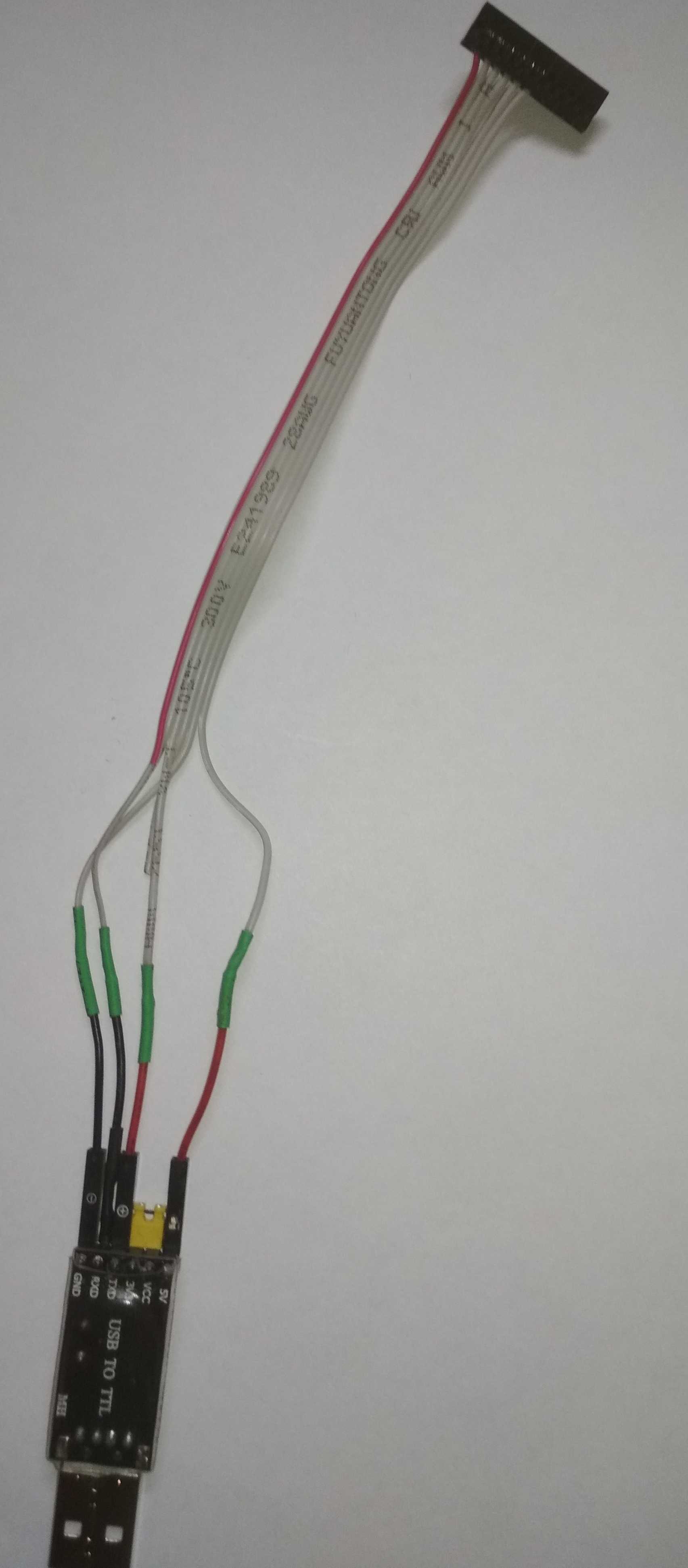

В моем случае, для фискации и изоляции проводов использовал обычную термоусадку.



Смотрим, какой com порт появился в диспетчере задач

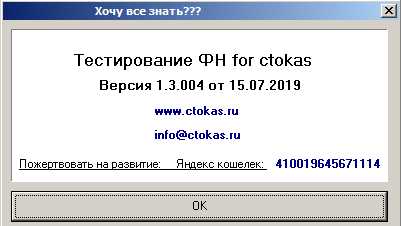

Берем любое ПО для работы с ФН. Мне нравится FN_RUN от ctokas.ru

Выставляем правильный com порт, который определился в диспетчере устройств, и нажимаем кнопку "Основные сведения о ФН".

Если все сделано верно, вы получите примерно такой ответ.



Просмотр чеков из ФН



Как мы видим, подключение к ФН проходит успешно и для работы с ФН достаточно очень полезных и удобных функций.

Отблагодарить можно, скачав инструкцию в doc формате, но это конечно же не обязательно)

эвотор атол ФН фискальный накопитель USB

См. также

Оптовая торговля Розничная торговля Обмен с ГосИС Бухгалтер Платформа 1С v8.3 1С:Управление торговлей 10 1С:Бухгалтерия 3.0 1С:Управление торговлей 11 Розничная и сетевая торговля (FMCG) Оптовая торговля, дистрибуция, логистика Рестораны, кафе и фаст-фуд Россия Бухгалтерский учет Управленческий учет Акцизы Платные (руб)

Полнофункциональное расширение (ранее известное как Модуль 1С-ЕГАИС) для взаимодействия типовых конфигураций 1С и ЕГАИС, предоставляющее максимум возможностей по работе с УТМ. Получение и отправка ТТН, отправка акта о постановке на баланс и акта о списании. Получение остатков. Загрузка и сопоставление номенклатуры и контрагентов. Оправка в ЕГАИС отчетов о производстве и импорте.

8970 руб.

15.12.2015    168610    795    364

394

ККМ Кассовые операции Розничная торговля Системный администратор Программист Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Бухгалтерия 2.0 1С:Управление торговлей 10 1С:Розница 2 1С:Управление производственным предприятием 1С:Бухгалтерия государственного учреждения 1С:Бухгалтерия 1.6 1С:Бухгалтерия автономного учреждения 1С:CRM ПРОФ, КОРП Россия Платные (руб)

Универсальная обработка для обслуживания любых фискальных регистраторов (ККТ), в том числе Веб сервер АТОЛ. Работает в соответствии с 54-ФЗ. (ФФД 1.0, ФФД 1.05, ФФД 1.1). Подключайте любую онлайн кассу к практически любой конфигурации. Нет необходимости обновлять 1С. Можно бесплатно скачать и протестировать. Может работать одновременно с несколькими онлайн-кассами, либо одной с разных рабочих мест. (через RDP, TCP\IP или веб-сервер) Позволяет разделить один чек сразу на несколько ККТ или на несколько систем налогообложения. Поддерживает разрешительный режим. Можно настроить собственный шаблонов чека. Можно использовать эквайринг там, где он не поддерживается. Работает на LINUX и Windows ЭМУЛЯТОР + ЭКВАЙРИНГ + МАРКИРОВКА + ПОДДЕРЖКА ФФД 1.2

6000 руб.

27.02.2017    787845    4749    9507

2816

Бюджетирование и планирование Оптовая торговля Розничная торговля Логистика, склад и ТМЦ Анализ продаж Пользователь Платформа 1С v7.7 Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Управление торговлей 10 1С:Розница 2 1С:Управление производственным предприятием 1С:Управление нашей фирмой 1.6 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х Розничная и сетевая торговля (FMCG) Оптовая торговля, дистрибуция, логистика Беларусь Украина Россия Казахстан Управленческий учет Платные (руб)

Система управления запасами для 1С помогает работать с запасами правильно: автоматически рассчитывает потребность и делает заказ поставщику, загружает прайсы, перемещает товары по филиалам, анализирует продажи и позволяет управлять ассортиментом.

28500 руб.

21.04.2017    93562    119    40

210

Розничная торговля Маркетплейсы Программист Платформа 1С v8.3 1С:Розница 2 1С:Управление торговлей 11 1С:Комплексная автоматизация 2.х 1С:Управление нашей фирмой 3.0 1С:Розница 3.0 Розничная и сетевая торговля (FMCG) Россия Управленческий учет Платные (руб)

Модуль для интеграции 1С с сервисом СберМаркет/Купер. Предназначен для обмена данными из торговых точек розничных сетей из баз данных 1С в базы данных СберМаркет/Купер, для отображения информации по товарам, остаткам, ценам, заказам и статусам заказов. Позволяет оперативно начать работать с сервисом СберМаркет, существенно повысить продажи и лояльность клиентов.

35000 руб.

14.10.2022    8689    15    14

11

Оптовая торговля Розничная торговля Обмен с ГосИС Программист Бухгалтер Пользователь Платформа 1С v8.3 Управляемые формы Конфигурации 1cv8 Розничная и сетевая торговля (FMCG) Оптовая торговля, дистрибуция, логистика Россия Бухгалтерский учет Управленческий учет Платные (руб)

Данная публикация создана для помощи разработчикам, интеграторам и другим заинтересованным лицам по настройке системы маркировки обуви, одежды, лекарств, табака, фото, молока, духов(парфюма), питьевой воды, велосипедов и шин. Смело задавайте вопросы по работе с ЦРПТ, GS1, ЭДО, Национальным каталогом, накопили достаточно большую базу знаний по данным темам и готовы ответить на все Ваши вопросы.

5000 руб.

18.03.2019    111782    29    114

181

ККМ Кассовые операции Розничная торговля Системный администратор Программист Платформа 1С v8.3 1С:Комплексная автоматизация 1.х 1С:Бухгалтерия 2.0 1С:Управление торговлей 10 1С:Розница 2 1С:Управление производственным предприятием 1С:Бухгалтерия государственного учреждения 1С:Бухгалтерия автономного учреждения Россия Платные (руб)

Обработка осуществляет обслуживание ККТ АТОЛ, Штрих и Меркурий для конфигураций "УТ 10.3", "КА 1.1", "УПП 1.3", "Розница 1.0", "БП 2.0" и других отраслевых решений, построенных на основе указанных выше конфигурациях. Поддерживает возможность параллельно пробития чеков на одной ККМ несколькими пользователями. Поддерживает Веб-сервер Атол. Соответствует требованиям 54-ФЗ. Поддерживает ФФД 1.0, 1.05, 1.1 и 1.2. Разделяет чеки по нескольким СНО. Поддерживает механизмы подключения ККТ по TCP/IP, для работы через RDP или интернет. Поддержка маркировки и разрешительного режима.

5400 руб.

25.05.2015    329497    1898    3030

1014
Комментарии
Подписаться на ответы Инфостарт бот Сортировка: Древо развёрнутое
Свернуть все
1. serpent 69 12.09.18 13:56 Сейчас в теме
Не всегда так гладко бывает..
У меня Заработало только с подключением резисторов 10к на 10-ую и 9-ую "ногу". С подключением в чистом виде к UART китайскому шнуру не заработал.
2. kolabaister 3 12.09.18 14:24 Сейчас в теме
А от версии формата ФД ничего не зависит?
3. roman3d 104 12.09.18 14:55 Сейчас в теме
(2) ффд 1.0 и 1.05 читает вполне себе замечательно
4. independ 1542 12.09.18 16:02 Сейчас в теме
Интересно, а содержимое каждого чека можно получить в файл в любом читабельном формате? А то бывают случаи на автономных кассах типа фронтол, особенно в выходные дни, жесткий диск накрылся, и отчет о продажах в товароучетное ПО не загрузить, Не у всех операторов ОФД есть возможность аналитики в разрезе чеков, приходится делать запрос к сервису ФНС, а он работает через раз, либо руками вводить данные с чеков.
Вот если такое возможно, то снял ФН подключил через этот гаджет, считал продажи в разрезе товарных позиций, агрегировал в отчет о розничных продажах для 1С
На всякий случай пару штук заказал на али.
5. roman3d 104 12.09.18 16:16 Сейчас в теме
(4) думаю, что нет или не всегда
как я понял, анализируя работу таких читалок, фн после передачи данных чека в ОФД, "архивирует" его, оставляя только самые важные данные. Номер ФД, ФПД, тип чека, сумму. Покрайней мере, я не смог увидеть полноценные чеки из ФН годичной давности, а "свежие" вполне читабельны
6. independ 1542 12.09.18 16:21 Сейчас в теме
(5) обычно свежие данные как раз и нужны
7. independ 1542 12.09.18 18:36 Сейчас в теме
Кстати, вспомнил, где то валяются кабеля USB-RS232 вроде как на чипе CH340 или CH341. Подойдет такое?
8. roman3d 104 12.09.18 18:40 Сейчас в теме
(7) надо пробовать, по идее да. Возможно понадобятся резисторы
user1113178; +1 Ответить
34. Thalt 14.10.20 13:16 Сейчас в теме
(7) Взлетело?
Такая же ситуация. Надо ФН прочитать, под рукой есть USB-RS232 на PL2303. На какие ноги ФН TX RX подключать? 11-12?
35. independ 1542 14.10.20 14:27 Сейчас в теме
(34) отлично работает
Прикрепленные файлы:
9. independ 1542 12.09.18 18:48 Сейчас в теме
10. gagash 12.09.18 23:55 Сейчас в теме
Последнее время всё чаще задумываюсь; и зачем уже в наше время эта прослойка в виде фискальников между кассовым софтом и накопителем, для печати, там где нужно всучить розничному клиенту чек, можно принтеры чеков использовать, а кассовый софт на кассе в связке с подключенным по usb фискальным накопителем мог бы генерировать фискальный признак чека и все дела. Конечно можно пойти еще дальше и реализовать фискальный накопитель программно, в виде криптографического модуля-утилиты, но это уже другой разговор.
Thalt; Spec1Cnik; monkbest; +3 Ответить
12. monkbest 114 13.09.18 08:32 Сейчас в теме
(10)
фискальным накопителем мог бы генерировать фискальный признак чека и все дела. Конечно можно пойти еще дальше и реализовать фискальный накопитель программно, в виде криптографического модуля-утилиты, но это уже другой разг



Тогда кто-то останется без работы, а магазинам слишком легко жить станет :) В век бурного роста производительности труда работу приходится выдумывать, иногда гос-во для нас работу придумывает :)
DimonNT; Spec1Cnik; Dimka74; shard; +4 Ответить
18. 57974@mail.ru 12.07.19 13:18 Сейчас в теме
Это будет следующим шагом, после того как данную технологию обкатают на самозанятых.
11. gospodenkods 13.09.18 07:36 Сейчас в теме
Без резисторов как правило "не взлетает". Причем у меня как с 10К взлетало так и с 8К .. (было два по 4 ) .. без резисторов у меня ни в какую не хотело.
20. Vintik-vint 14.09.19 14:02 Сейчас в теме
(11) 8-10 кОм разница не большая, это для выранивания фронтов... но всё же не забывайте о законе Ома, который пока работает I=U/R. В итоге когда вы применяли бы 10000 Ом то ток был бы = 5В / 10000 Ом = 0,0005, вы применили же 8 => 5 / 8000 = 0,000625. Разница вроде и не заметная, но чем дальше тем потребление больше, а импульсы все меньше и меньше....
Ну это так просто к слову. Не советую пренебрегать и без того грубыми многими параметрами, к тому же уж что то, а резисторов то не найти это совсем дико.
21. gospodenkods 15.09.19 08:53 Сейчас в теме
(20) Да если бы их искать ( чего их искать .. на каждом радиорынке как у дурака фанатиков) . А когда сидишь в офисе то не всегда есть нужного номинала. Закон ома конечно работает его никто не отменял.
Но для полноты картины надо тогда уж и сопротивление самого проводника учитывать :)
22. Vintik-vint 15.09.19 10:54 Сейчас в теме
(21) Сопротивление проводника не надо, если вы не используете графит как проводник :-) НО пару слов всё же для понимания надо вставлять т.к. не все понимают это как вы и поверьте к сожалению часто даже типа обученные :-( столько молодёжи, типа красные дипломы, а бит от байта не могут отличить и даже "грубое" понимание того же закона Ома. Ну и к тому же элементарную ТБ тоже многие упускают и не понимают, что правило "Ток в 100 мА является смертельным!" для них это шуточки и потом уже не одна смерть.
...
Так что не забывайте о мелочах ;-)
27. gospodenkods 16.09.19 05:43 Сейчас в теме
(22) Ну почему не учитывать? Если строить идеальную модель то учитываться необходимо все. Если нет то можно чем то и принебречь в рамках разумного
23. user856012 14 15.09.19 12:17 Сейчас в теме
(20)
Разница вроде и не заметная, но чем дальше тем потребление больше
Да, аж на 0,000625 ватта! Это же разорение, кошмар!
а импульсы все меньше и меньше
Пока амплитуда импульсов больше порога распознавания логических уровней TTL, а ток через "подтягивающие" резисторы не угрожает сжечь выходные ключи преобразователя, то это абсолютно пофиг.
24. Vintik-vint 15.09.19 14:34 Сейчас в теме
(23) вот из за таких пофигистов и случается чернобыль.
25. user856012 14 15.09.19 15:19 Сейчас в теме
(24) Ну-ка, ну-ка, расскажите что-нибудь новое про Чернобыль выпускнику кафедры материалов реакторостроения, господин демагог?
13. dim369 19.09.18 09:45 Сейчас в теме
Всем привет! Удивлен, что в наше время находятся Кулибины, готовые кроме программирования еще и что-то спаять (имею приличный опыт такой работы в прошлом веке - на отечественной ЭВМ СМ 4) Респект, коллеги!
Spec1Cnik; roman3d; +2 Ответить
14. Malfarion 258 02.11.18 02:54 Сейчас в теме
Кто подскажет где взять кабель для подключения ФН? донорской кассы как у автора нет..
15. independ 1542 02.11.18 12:06 Сейчас в теме
(14) в любом ЦТО наверняка есть, и в интернет-магазинах тоже должны быть
16. yarkayya 19.02.19 09:52 Сейчас в теме
Спасибо за статью, особенно за ссылку на ПО. Как раз нужно было вытащить данные из ФН, ККТ работала в автономном режиме.
17. Vintik-vint 21.04.19 17:35 Сейчас в теме
Хорошая статься, но как выше указал пользователь "gospodenkods", не всегда может работать, если не добавите подтягивающие резисторы (бывать хватает одного). В моём случае было 2 адаптера и оба работали без них, но третий, с виде аналогичный, отказался работать без согласования.
Потому лучше их добавить и тогда не будет проблем.
Прикрепленные файлы:
19. independ 1542 14.09.19 12:28 Сейчас в теме
Сделал я такое устройство, все отлично работает, смог передать данные в ОФД с ФН (ККТ PayVKP вышла из строя) с помощью утилиты
Прикрепленные файлы:
26. THEBESTolo4b 10 15.09.19 16:51 Сейчас в теме
(0) интересный вариант, возьму на заметку, а так я пользуюсь в основном АТОЛовским ПО, ФН Ридер называется если не ошибаюсь на прямую с кассы прочитать можно данные С Фискального накопителя
28. DrZombi 298 17.09.19 07:56 Сейчас в теме
29. user1168471 23.11.19 15:46 Сейчас в теме
Добрый день.
Подскажите а можно таким способом убить ФН, например провода не так вставить? или плюс с землей спутать?
30. Vintik-vint 06.12.19 19:05 Сейчас в теме
(29) Сложно, если только вы отдельно питание не от ПК напрямую с токов в 20А и перепутали. Но по сути конечно можно и простой статикой шибануть и не заметишь.
31. SGordon1 19.02.20 12:57 Сейчас в теме
32. Vintik-vint 21.02.20 08:02 Сейчас в теме
33. SGordon1 21.02.20 11:42 Сейчас в теме
(32) Посмотрел прогу. зашибись все у нее с обувью .... Это же маркировка....!
