Анализ посещаемости по СКУД Orion

Как-то раз, в самый обычный день, для самого обычного программиста прилетела на голову задача: "Нужно учитывать фактическое пребывание персонала на территории".

И вот не долго думая, не гадая, выбор пал на СКУД (Система Контроля и Управления Доступа). Проанализировав внимательно возможности системы которая имелась, а это была СКУД Orion, стало очевидно, что функционала, который она дает, недостаточно для учета посещений.

Так появилась идея для доработки функционала.

Первым делом необходимо было проанализировать базу данных системы и оценить хранимые в ней данные.

Таким образом, в результате анализа выяснилось что, например, таблица pLogData хранила в себе нужные события прохода по пропускам, а таблица pList это таблица сотрудников.

После тщательного анализа продумывались запросы к базе данных которые будут исходить из 1С и просить вернуть необходимые данные.

Так получился запрос для сбора необходимых данных:

	|Select
	|   [TimeVal]
    |  	,PCompany.[Name] as Company
	|  	,PDivision.Name as Division
	|  	,[DoorIndex] as DoorIndex
	|	,AP.Name as DoorName
	|  	,PPost.Name as Post
	|	,pList.Post as IDPost
    |  	,pList.Name + ' ' + pList.FirstName  + ' ' + pList.MidName as FIO
	|	,pList.Name + ' ' + SUBSTRING(pList.FirstName, 1, 1) + '. ' + SUBSTRING(pList.MidName, 1, 1) + '.' as ShortFIO
	|	,pList.ID as IDWoker
	|   ,pList.Company as IDCompany
	|   ,pList.Section as IDDivision
    |  	,[Remark]
    |  	,[pLogData].[Mode]
    |  	,[DeviceTime]
	|	,pLogData.[Event] as Event
  	|From [dbo].[pLogData]
	|	inner join [dbo].[pList]
	|		ON pList.ID = pLogData.HozOrgan "
	+ ?(ЗначениеЗаполнено(Сотрудник) ИЛИ ЗначениеЗаполнено(Подразделение) ИЛИ ЗначениеЗаполнено(Организация) ИЛИ ЗначениеЗаполнено(Турникет),
	?(ЗначениеЗаполнено(Сотрудник), "and HozOrgan in (" + СтрЗаменить(Строка(Сотрудник) + ")", " ", ""), "") +
	?(ЗначениеЗаполнено(Подразделение), "and Section in (" + СтрЗаменить(Строка(Подразделение) + ")", " ", ""), "") +
	?(ЗначениеЗаполнено(Организация), "and Company in (" + СтрЗаменить(Строка(Организация) + ")", " ", ""), "" ) +
	?(ЗначениеЗаполнено(ТурникетП), "and DoorIndex in (" + СтрЗаменить(Строка(ТурникетП) + ")", " ", ""), "" ) +
	?(ЗначениеЗаполнено(событиеП), "and pLogData.[Event] in (" + СтрЗаменить(Строка(событиеП) + ")", " ", ""), "" ),
	"") +
	"
	|   	And TimeVal BETWEEN CAST(Convert(varchar, '"+НачалоПериода +"', 103) AS DateTime) AND CAST(Convert(varchar, '"+КонецПериода +"', 103) AS DateTime)

	|	left join [dbo].[PCompany]
	|		on pList.Company = PCompany.ID
	|	left join [dbo].[PDivision]
	|		on pList.Section = PDivision.ID
	|	left join [dbo].[PPost]
	|		on pList.Post = PPost.ID
	|	Inner join [dbo].[AcessPoint] as AP
	|		on pLogData.DoorIndex = AP.GIndex "
	+ ?(ЗначениеЗаполнено(НомерНужнойЗоны), "and AP.IndexZone2 = " + СтрЗаменить(Строка(НомерНужнойЗоны), " ", ""), "") +
	"
	|	Order by PCompany.[Name], PDivision.Name, pList.Name + ' ' + pList.FirstName  + ' ' + pList.MidName, pList.ID, TimeVal

А теперь получается что мы получили запрос, которому необходимо передавать параметры, чтобы он отработал правильно.

Значит, при формировании отчета мы должны их откуда-то брать, а перед этим еще и выбрать нужные нам параметры.

Решение пало на загрузку параметров из базы данных СКУД.

Тем самым мы получили еще один пакетный запрос:

|Set NOCOUNT ON
	|
	|SELECT [pList].[ID] as IDWorker
    |  ,[pList].[Name] + ' ' + [FirstName] + ' ' + [MidName] as FIO
    |  ,[Company] as IDCompany
    |  ,[Section] as IDSection
    |  ,[Post] as IDPost
	|  ,[PCompany].[Name] as NameCompany
	|  ,[PDivision].[Name] as NameDivision
	|  ,[PPost].[Name] as NamePost
  	|FROM [Orion].[dbo].[pList]
  	|left join [Orion].[dbo].[PCompany]
  	|on pList.Company = PCompany.ID
  	|left join [Orion].[dbo].[PDivision]
  	|on pList.Section = PDivision.ID
  	|left join [Orion].[dbo].[PPost]
  	|on pList.Post = PPost.ID
	|
	|SELECT
	|	   [ID]
	|     ,[Name]
	| FROM [Orion].[dbo].[AccessZone]
	|
	|SELECT [GIndex]
    |  ,[Name]
	|FROM [Orion].[dbo].[AcessPoint]
    |
	|SELECT [Event] as ID
    |  ,[Contents] as Name
	|FROM [Orion].[dbo].[Events]
	|

Этим самым запросом мы получаем данные, необходимые для подстановки в первый запрос.

Теперь мы получили необходимые данные и готовы использовать их.

Так как внешний отчет формируется на СКД (Система Компоновки Данных), необходимо полученные параметры передать в параметры СКД и показать пользователю для выбора.

Для этого распределяем полученные данные в таблицы подобным образом:

				Пока Результат <> Неопределено Цикл


					Если НомерРекордсета = 1 Тогда

						Пока Не Результат.EOF Цикл

							Таблица							= ТаблицаСотрудников;

							ТаблицаЗапись               	= Таблица.Добавить();

							ТаблицаЗапись.ИДСотрудника  	= Число(Результат.Fields("IDWorker").Value);
							ТаблицаЗапись.ФИОСотрудника	 	= СокрЛП(Строка(Результат.Fields("FIO").Value));
							ТаблицаЗапись.ИДОрганизации		= Число(Результат.Fields("IDCompany").Value);
							ТаблицаЗапись.ИмяОрганизации	= СокрЛП(Строка(Результат.Fields("NameCompany").Value));
							ТаблицаЗапись.ИДПодразделения   = Число(Результат.Fields("IDSection").Value);
							ТаблицаЗапись.ИмяПодразделения	= СокрЛП(Строка(Результат.Fields("NameDivision").Value));


							Результат.MoveNext();

						КонецЦикла;

					ИначеЕсли НомерРекордсета = 2 Тогда

						Пока Не Результат.EOF Цикл

							Таблица						= ТаблицаЗоны;

							ТаблицаЗапись               = Таблица.Добавить();

							ТаблицаЗапись.Идентификатор =  Число(Результат.Fields("ID").Value);
							ТаблицаЗапись.Значение 	    =  СокрЛП(Строка(Результат.Fields("Name").Value));


							Результат.MoveNext();

						КонецЦикла;
					ИначеЕсли НомерРекордсета = 3 Тогда


						Пока Не Результат.EOF Цикл

							Таблица						= ТаблицаТурникетов;

							ТаблицаЗапись               = Таблица.Добавить();

							ТаблицаЗапись.Идентификатор =  Число(Результат.Fields("GIndex").Value);
							ТаблицаЗапись.Значение 	    =  СокрЛП(Строка(Результат.Fields("Name").Value));


							Результат.MoveNext();

						КонецЦикла;

					ИначеЕсли НомерРекордсета = 4 Тогда


						Пока Не Результат.EOF Цикл

							Таблица						= ТаблицаСобытий;

							ТаблицаЗапись               = Таблица.Добавить();

							ТаблицаЗапись.Идентификатор =  Число(Результат.Fields("ID").Value);
							ТаблицаЗапись.Значение 	    =  СокрЛП(Строка(Результат.Fields("Name").Value));


							Результат.MoveNext();

						КонецЦикла;

					КонецЕсли;



					Результат 		= Результат.NextRecordSet();
					НомерРекордсета = НомерРекордсета + 1;

				КонецЦикла;

Теперь загружаем полученные таблицы в параметры СКД и получаем данные из СКУД с учетом параметров и также распределяем данные событий.

			Если Выборка <> Неопределено И НЕ Выборка.BOF Тогда

				ТаблицаСКУД.Очистить();

				Выборка.MoveFirst();
				Пока Не Выборка.EOF Цикл

					СтрокаТаблицаСКУД = ТаблицаСКУД.Добавить();

					СтрокаТаблицаСКУД.Время 			  = Дата(Выборка.Fields("TimeVal").Value);
					СтрокаТаблицаСКУД.Организация      	  = СокрЛП(Выборка.Fields("Company").Value);
					СтрокаТаблицаСКУД.Подразделение    	  = СокрЛП(Выборка.Fields("Division").Value);
					СтрокаТаблицаСКУД.Должность		 	  = СокрЛП(Выборка.Fields("Post").Value);

					Если ПолноеИмя Тогда
						СтрокаТаблицаСКУД.ФИО   		  = СокрЛП(Выборка.Fields("FIO").Value);
					Иначе
					    СтрокаТаблицаСКУД.ФИО   		  = СокрЛП(Выборка.Fields("ShortFIO").Value);
					КонецЕсли;

					СтрокаТаблицаСКУД.ИДСотрудника		  = Число(Выборка.Fields("IDWoker").Value);
					СтрокаТаблицаСКУД.КраткоФИО     	  = СокрЛП(Выборка.Fields("ShortFIO").Value);
					СтрокаТаблицаСКУД.Комментарий 	      = СокрЛП(Выборка.Fields("Remark").Value);
					СтрокаТаблицаСКУД.ВходВыход		      = Число(Выборка.Fields("Mode").Value);

					Выборка.MoveNext();

				КонецЦикла;
			КонецЕсли;

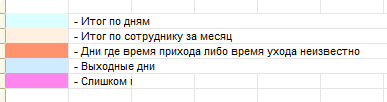

Для удобства пользователя ячейки отчета с выходными, итогами по дням и итогами по месяцу, слишком большим отклонением и отсутствием прохода были раскрашены в разные цвета. Чтобы пользователи всегда понимали какой цвет что обозначает, была создана Легенда цветов с обозначением каждого цвета.

Каждое цветовое обозначение отчета представлено на второй картинке в описании.

Задача была формировать отчет независимо от того в какой конфигурации будет он формироваться, он должен работать. Как результат, отчет не привязан к объектам конфигурации, полностью собирает данные из СКУД и обрабатывает не используя данные конфигурации.

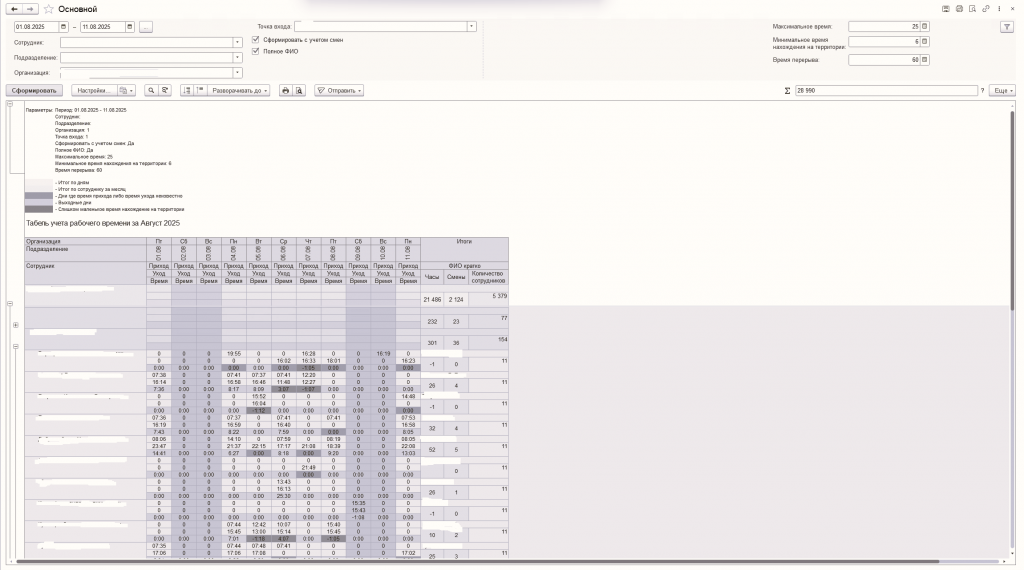

В заключении, таким образом был создан отчет, который показывает фактическое пребывание персонала на территории; показывает время прихода и ухода сотрудников; собирает данные в удобном представлении для пользователя и так как отчет на СКД использует все возможности отчетов СКД. Не используя при этом данные и объекты конфигурации 1С, что позволяет запускать его в любой конфигурации, которая имеет возможность чтобы взаимодействовать с базой данных пропускной системы.
